Описание

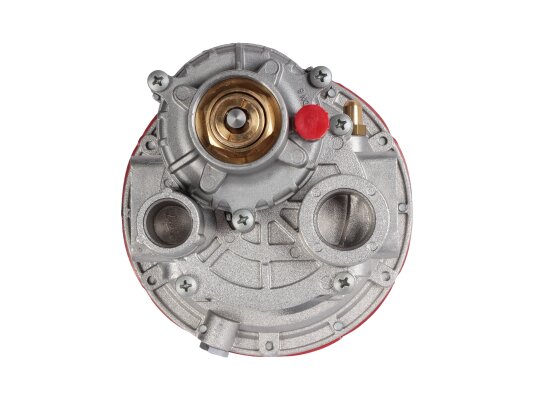

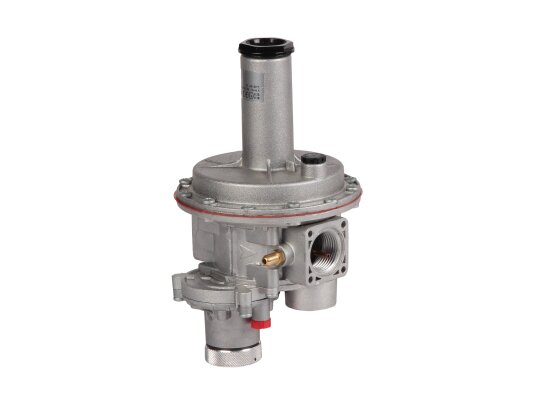

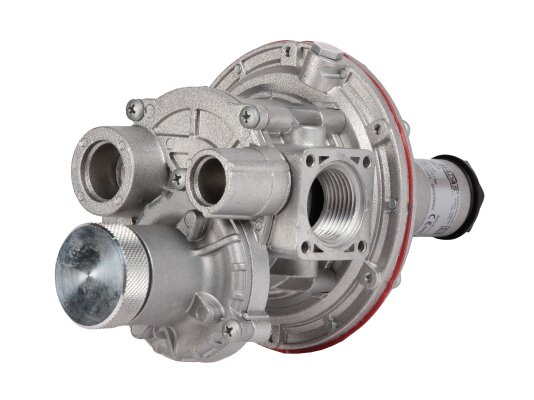

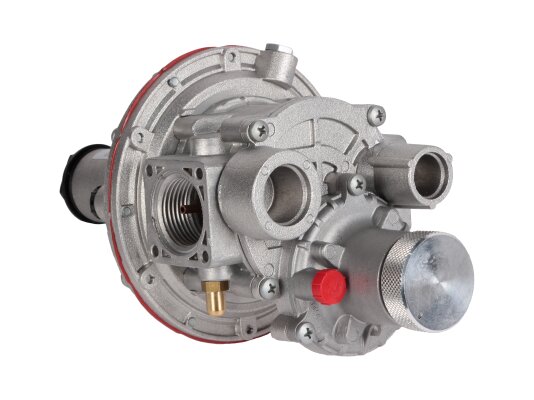

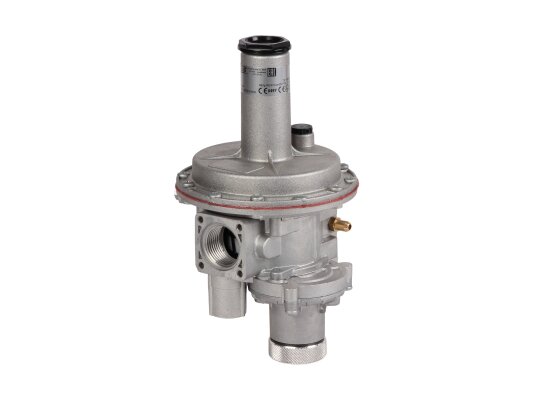

Регулятор давления газа Madas FBH04Z 110 за счет комбинированной конструкции выполняет различные функции: регулирование выходного давления, стравливание избыточного количества газа и перекрытие потока при недопустимом повышении/ понижении давления. Оснащен фильтром для очистки газа от загрязнений. Используется в промышленных системах газораспределения и газоснабжения.

Виды газа

Регулятор давления Madas FBH подходит для работы с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными сухими газами, соответствующими стандарту 5542-87. По запросу доступны модификации для биогаза и попутного нефтяного газа.

Технические и эксплуатационные характеристики:

• регулятор прямого действия с точностью регулирования ±10 %;
• комбинированная конструкция с фильтром и предохранительными клапанами;
• давление на входе в регулятор: до 6000 мбар;
• рабочий диапазон: 900-1500 мбар;
• настройка давления ПЗК: избыточное 1000-2000 мбар/ недостаточное 600-800 мбар;
• диапазон давления срабатывания ПСК: 1100-2500 мбар;
• время закрытия ПЗК 1 сек.;
• прямой (линейный) тип соединения, внутренняя резьба Rp 1;
• размещение в горизонтальном (рекомендуется) и вертикальном положении;
• минимальная пропускная способность: 0,1 нм 3/ч;
• герметичность конструкции класса «А» по стандарту EN 88-2;
• эксплуатация при внешних температурах: -40.+60 °C;
• место установки: зоны 1 или 2 взрывоопасности;
• заявленный производителем ресурс службы: 40 лет.

Оснащение

В состав регулятора давления Madas FBH входят:

• предохранительно-запорный клапан (ПЗК), перекрывающий подачу газа при аварийном повышении или недостаточности выходного давления;
• предохранительно-сбросной клапан (ПСК), стравливающий небольшой объем газа через специальное отверстие при избыточном давлении;
• встроенный фильтр грубой очистки 50 m для удаления загрязнений;
• компенсационная мембрана для стабилизации давления;
• регулируемая пружина, предварительно сжатая под заданный диапазон.

Конструктивные элементы регулятора произведены из материалов, стойких к температурным воздействиям, высокому давлению, составу газов: оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, алюминия 11S, латуни ОТ-58, штампованного алюминия, NBR-каучука.

Обратите внимание! Материал конструкции не рассчитан на воздействие агрессивной среды.

Область применения

Регулятор давления Madas FBH04Z разработан для оснащения промышленных систем редуцирования давления газа. Встраивается в газорегуляторные пункты, газораспределительные станции и другое газовое оборудование.

Достоинства:

• комбинированная конструкция с защитными клапанами;
• встроенный газовый фильтр;
• высокий уровень герметичности;
• регулирование давления в широком диапазоне;
• быстрое срабатывание запорного клапана;
• стабильное выходное давление газа при скачках давления в магистрали;
• исполнение для низкотемпературной эксплуатации;
• вариативность монтажного положения;
• 2-летняя заводская гарантия.

У нас можно купить регуляторы давления газа Madas FBH со склада и под заказ. В серию входят регуляторы с соединением: Z – линейным, F, R – угловым, M – U-образным. Все актуальные модели размещены в каталоге.
