Описание

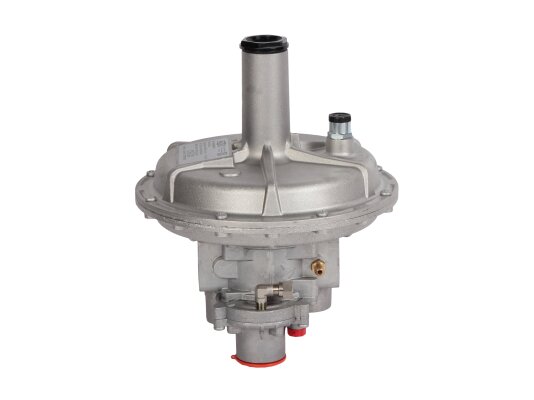

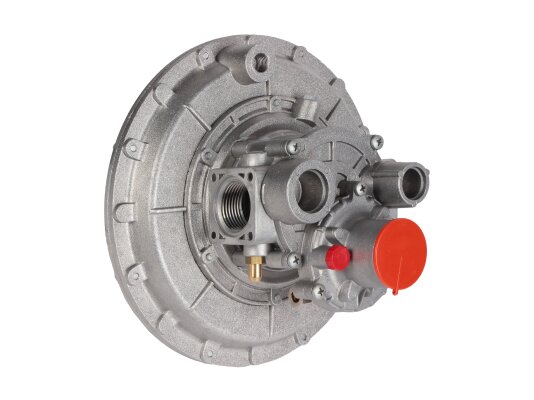

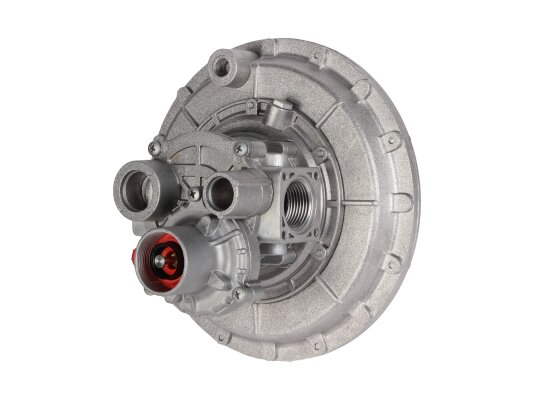

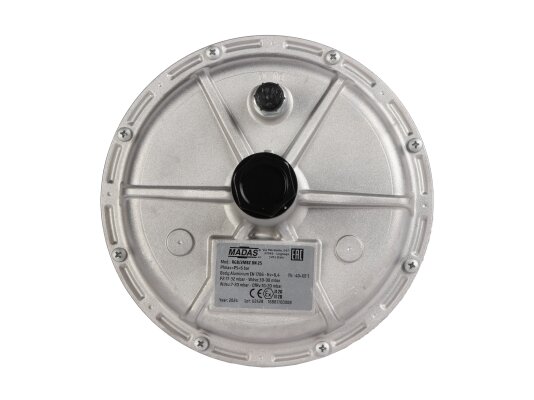

Регулятор давления газа Madas RGB04Z 120 предназначен для оснащения систем с максимальным давлением в магистрали до 6 бар и средним расходом. Входит в серию комбинированных устройств «Мини» со встроенными предохранительными клапанами для защиты от аварийных ситуаций. Снижает и поддерживает стабильное давление «после себя» на заданном уровне при изменяющемся входном давлении.

Виды газа

Регулятор давления рассчитан на работу с природным, сжиженным газом, азотом, воздухом и другими неагрессивными газами, соответствующими стандарту 5542-87 (сухие чистые газы).

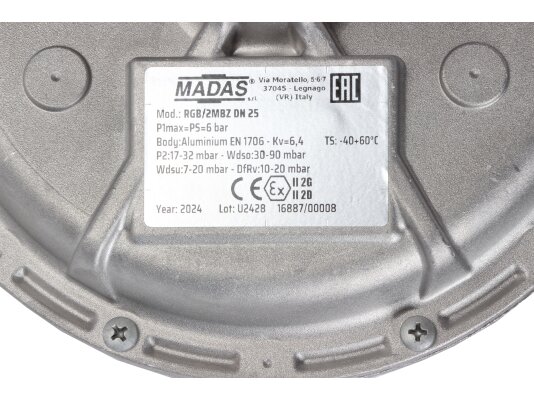

Основные характеристики:

• комбинированное устройство с седлом диаметром 17 мм;
• допустимое давление на входе в регулятор: до 6000 мбар;
• пропускная способность: от 0,1 до 300 нм 3/ч;
• настройка рабочего давления в диапазоне 15-33 мбар;
• неравномерность регулирования давления ±10%;
• настройка отсечного клапана в пределах: 7-20 мбар/ 18-50 мбар;
• диапазон давления сбросного клапана: 17-73 мбар;
• перекрытие потока газа в течение 1 сек.;
• резьбовые соединения Rp 1 на входе и выходе;
• прямое (линейное) соединение;
• монтаж в горизонтальном или вертикальном положении;
• эксплуатация при температурах окружающей среды: -40.+60 °C;
• средний срок эксплуатации: 40 лет.

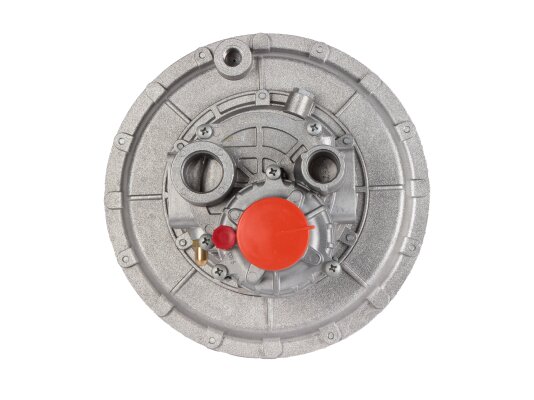

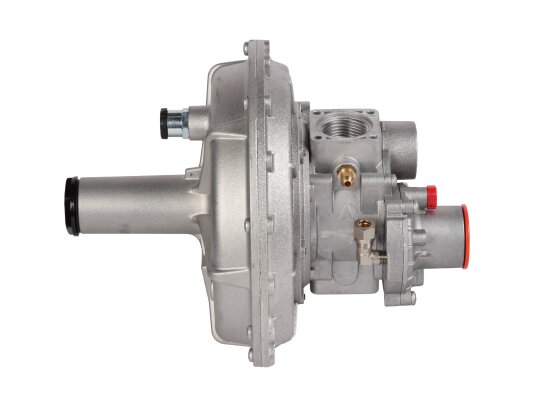

Основные элементы конструкции

Комбинированный регулятор давления Madas RGB оснащен:

• предохранительно-запорным клапаном (ПЗК), перекрывающим подачу газа при недопустимом повышении или понижении контролируемого давления, а также при отсутствии давления (ручной взвод);
• предохранительно-сбросным клапаном (ПСК), который выпускает избыточный объем газа через сбросное отверстие при превышении давления заданного значения;
• штуцерами для подсоединения внешнего импульса (диаметр 8 мм);
• предварительно сжатой пружиной регулирования давления.

Место эксплуатации

Комбинированный регулятор Madas RBC размещается в помещениях зоны 1 или 2. Не подходит для эксплуатации в местах, где окружающая среда содержит агрессивные вещества, способные вызвать разрушение материалов конструкции.

Особенности монтажа

Регулятор давления может устанавливаться на горизонтальный или вертикальный трубопровод. Рекомендуется направлять пружину вверх, в противном случае срок службы регулятора уменьшается.

На регулятор «Мини» должен быть обязательно установлен внешний импульс. В комплект поставки входит штуцер под трубку O8 в блоке ПЗК. Рекомендуемый размер выходной трубы не менее DN 32. Стрелка на корпусе направляется по ходу потока. Настройка параметров давления осуществляется с манометром.

Регулярное обслуживание

Регулятор давления прослужит 40 лет при своевременном обслуживании и замене нагружаемых деталей. Контроль давления осуществляется каждые полгода, замена рабочей мембраны, мембраны ПЗК и пружины – через 5 лет и 20 лет.

Достоинства:

• комбинированное устройство с двумя защитными клапанами;
• стабильное давление газа;
• быстрое срабатывание запорного клапана;
• отсутствие утечек, высокий уровень герметичности;
• морозостойкое исполнение;
• установка на горизонтальный и вертикальный трубопровод;
• 2-летняя гарантия завода.

Со склада и под заказ можно купить регуляторы давления газа Madas RGB с диапазонами настройки пружины от 15 до 350 мбар.
