Описание

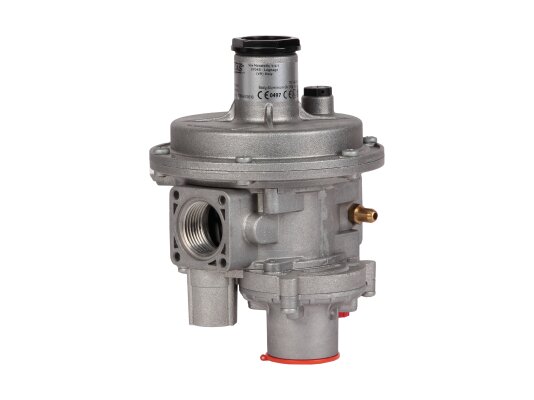

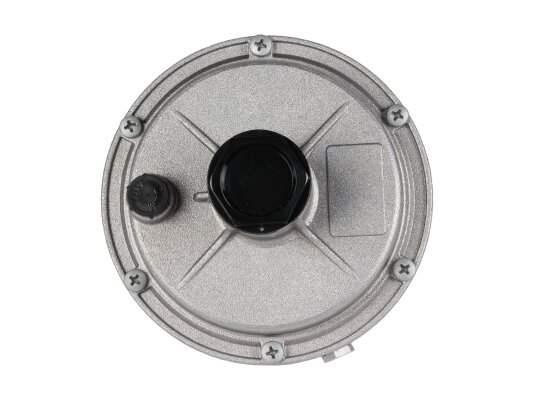

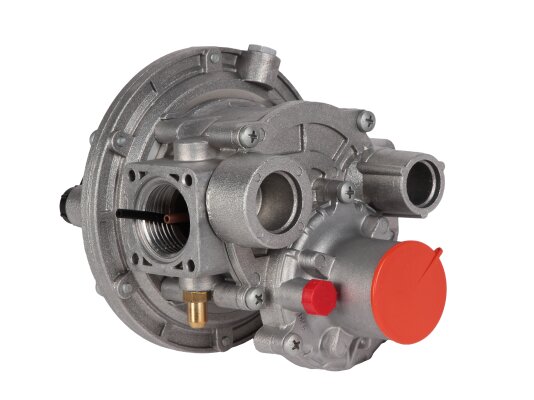

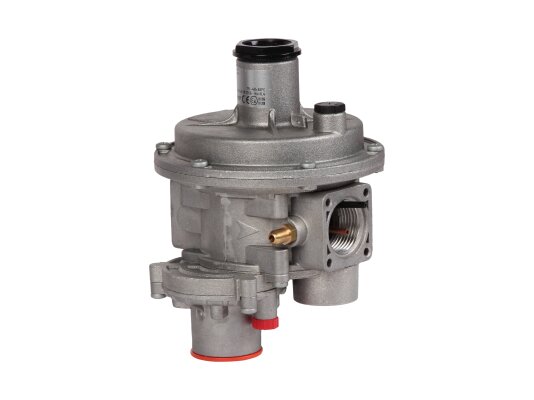

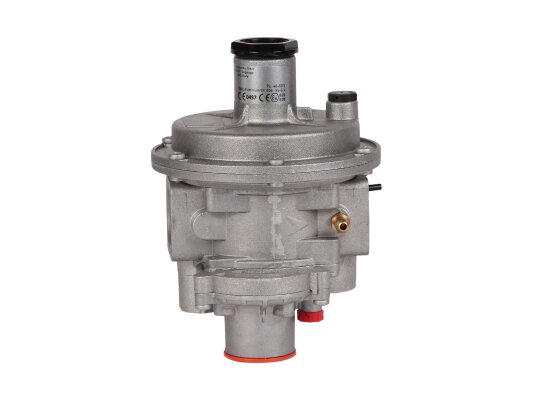

Регулятор давления газа Madas FB04Z 105 снижает входное давление, автоматически поддерживает на постоянном уровне. Оснащен фильтром и дополнительными устройствами безопасности. За счет универсальных характеристик и расширенной комплектации подходит для бытовых и промышленных установок с небольшим расходом газа.
Виды газа
Комбинированный регулятор может использоваться для работы с метаном, сжиженным газом, азотом, воздухом и другой некоррозионной средой.
Конструктивные особенности и комплектация
Регуляторы давления газа Madas FB выпускаются с соединением: Z – линейным (прямым), R, F – угловым, M – U-образным. Регуляторы с угловым и U-образным соединением имеют меньшую пропускную способность.
Регуляторы линейки «Стандарт» оснащены:
- фильтром, установленным на входе потока;
- предохранительно-запорным клапаном для перекрытия потока при избыточном/ недостаточном выходном давлении;
- предохранительно-сбросным клапаном для выпуска небольшого объема газа при непродолжительном скачке давления;
- мембраной для компенсации входного давления;
- предварительно сжатой пружиной регулирования давления.
При изготовлении регулятора использованы материалы: оцинкованная нержавеющая сталь, алюминий 11S, латунь ОТ-58, стекловолокно с 30% нейлона, штампованный алюминий, виледон (фильтроэлемент), NBR-каучук (уплотнения).
Основные характеристики:
- стандартное седло диаметром 17 мм;
- настройка выходного давления в диапазоне: 10-25 мбар;
- точность регулирования: ±10%;
- настройка давления срабатывания ПЗК: 7-20 мбар/ 12-70 мбар;
- рабочий диапазон сбросного клапана: 15-35 мбар;
- класс «А» герметичности по EN 88-2, работа без видимых утечек;
- быстродействие ПЗК 1 сек.;
- резьбовые отверстия Rp 1 для установки на трубу;
- степень очистки фильтра: 50 микрон;
- минимальная пропускная способность: 0,1 нм 3/ч;
- линейное (прямое) соединение;
- ориентация: горизонтальная или вертикальная;
- внешние температуры, минимум/ максимум: -40/ +60 °C;
- замена (промывка) фильтра: через месяц от начала работы и каждые 5 лет;
- замена мембран регулятора и ПЗК / пружин – через 5 / 20 лет соответственно.
Особенности размещения
Регулятор устанавливается в зонах 1 или 2 взрывоопасности по ГОСТ. Не подходит для мест с агрессивной внешней средой. Уличная эксплуатация возможна только при условии защиты корпуса от атмосферных осадков.
При размещении регулятора в помещениях с плохой вентиляцией стравленный сбросным клапаном газ необходимо отвести наружу.
Достоинства:
- комбинированное устройство регулирования и безопасности;
- встроенный фильтр для очистки газа;
- высокий уровень герметичности конструкции;
- поддержание стабильного давления «после себя»;
- широкий диапазон эксплуатационных температур;
- монтаж на горизонтальный или вертикальный трубопровод;
- 2 года гарантии производителя.
Регуляторы давления газа Madas FB с другими диапазонами давления, размером и типом соединений представлены в каталоге. Модели с рабочим давлением от 170 мбар поставляются с усиленной мембраной.
