Описание

Версия с усиленной мембраной

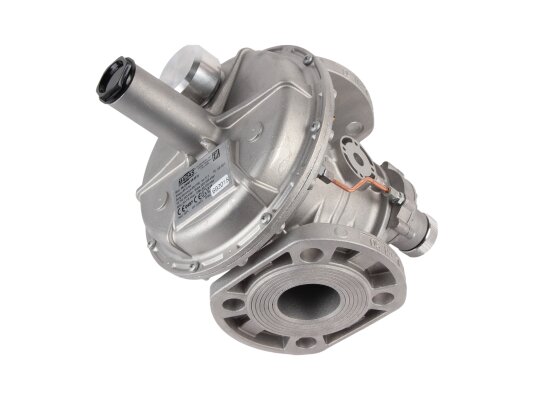

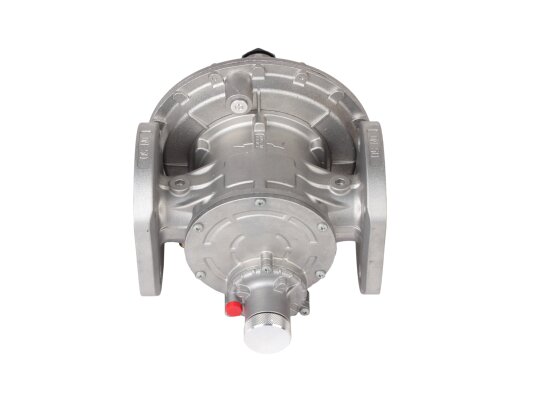

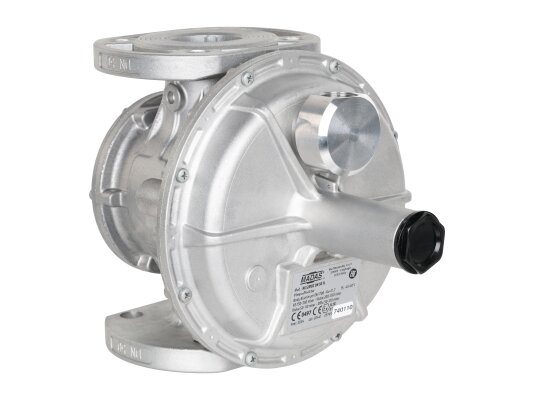

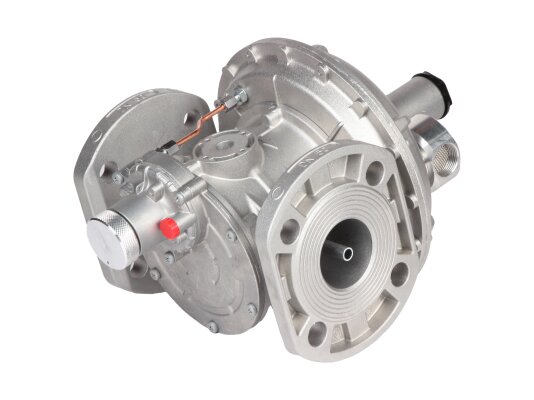

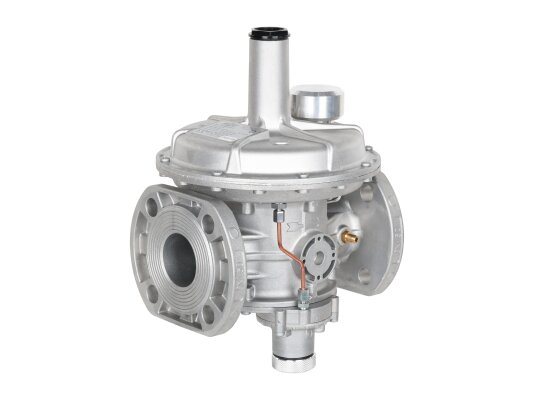

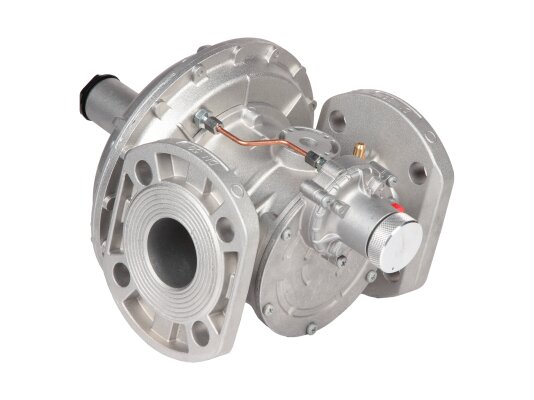

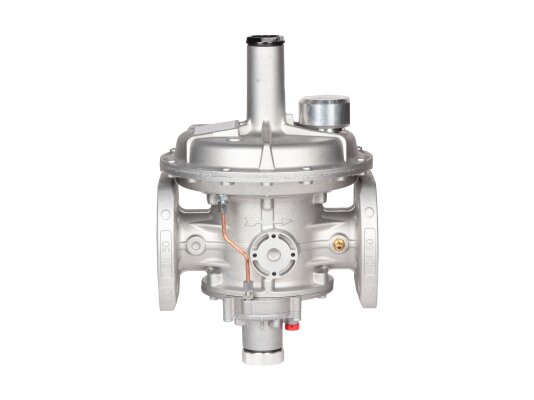

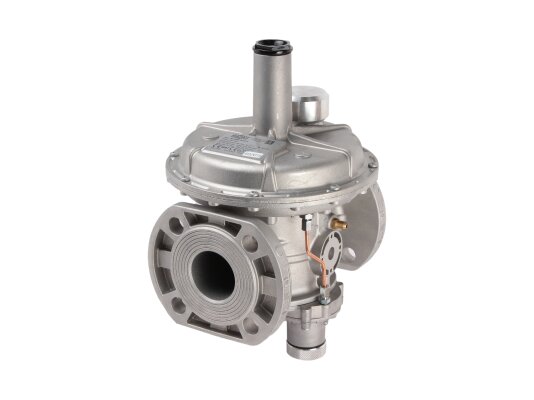

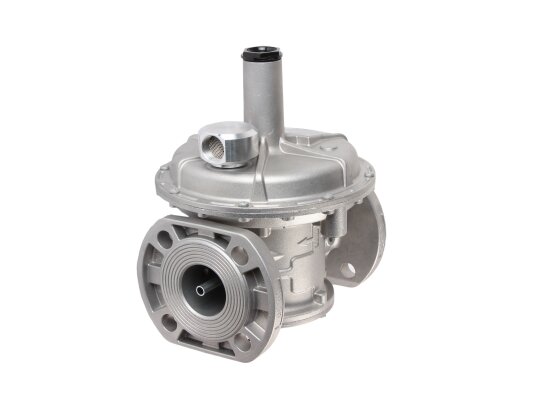

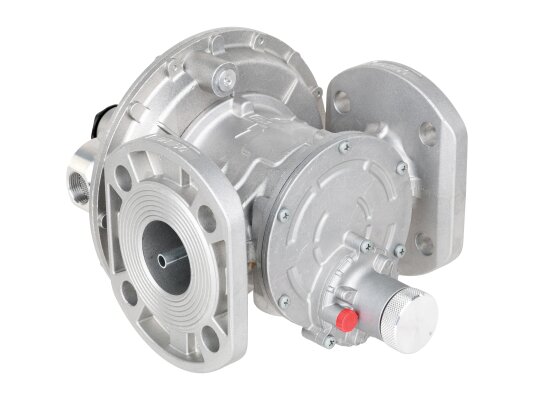

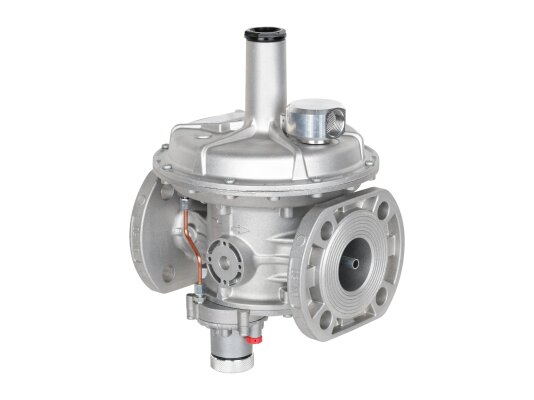

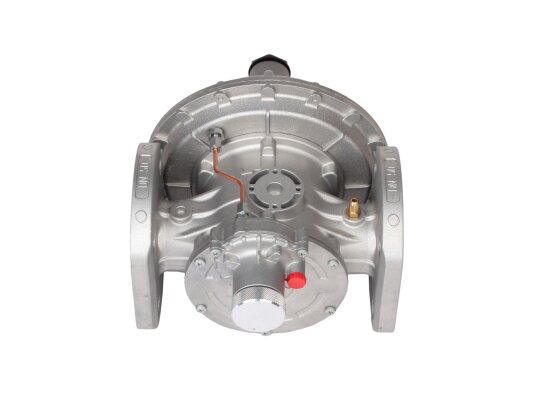

Регулятор давления Madas RB50Z R160 – комбинированное устройство для комплектации систем газораспределения, газоснабжения, редуцирования газа с давлением до 6000 мбар. Используется для понижения высокого давления, автоматического поддержания стабильных выходных параметров с учетом настроек, независимо от входящего давления и расхода, автоматического прерывания подачи газа при недопустимом повышении, понижении давления после регулятора или нулевом входном давлении.

Особенности:

• комплектация предохранительно-сбросным клапаном, выпускающим избыточное давление;

• оснащение предохранительно-запорным клапаном, прерывающим поступление газа при недопустимо низком или высоком давлении после регулятора, отсутствии давления на входе;

• быстрое срабатывание запорного механизма – в течение 1 секунды;

• отклонения точности срабатывания запорного клапана до ±10%, сбросного клапана – до ±5%;

• ручной пуск после прерывания подачи газа и устранения причин;

• штуцер на корпусе для контроля настроек давления;

• прочная, коррозиестойкая конструкция из алюминия, латуни, нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, каучука NBR;

• прямое (линейное) соединение (литера Z в наименовании модели);

• монтаж на фланцы DN 50;

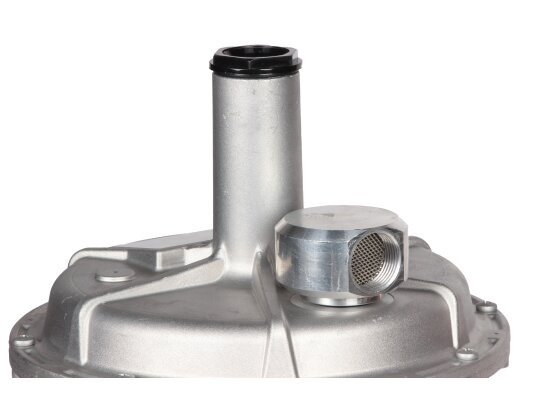

• выход сброса в атмосферу G3/4;

• положение в системе – горизонтальное или вертикальное;

• температурный режим (внешняя среда): от -40 до +60 °C;

• возможность установки в помещениях с вентиляцией или на улице (с условием защиты от осадков);

• возможность доп. оснащения индикатором положения ПЗК (по запросу).

Применение

Регулятор давления Madas RB50Z R160 служит для оснащения коммунально-бытовых систем газоснабжения, узлов распределения и редуцирования газа, газорегуляторных пунктов, работающих на метане, сжиженном газе, азоте, неагрессивных сухих газах.
