Описание

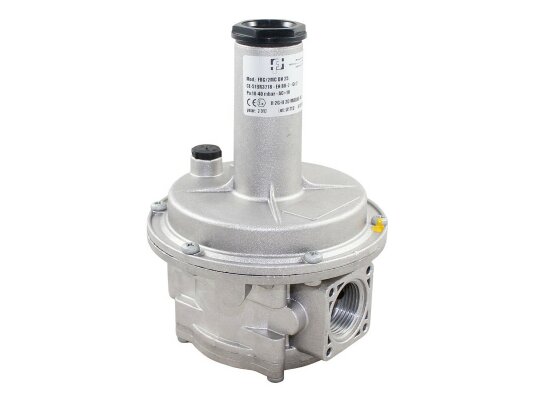

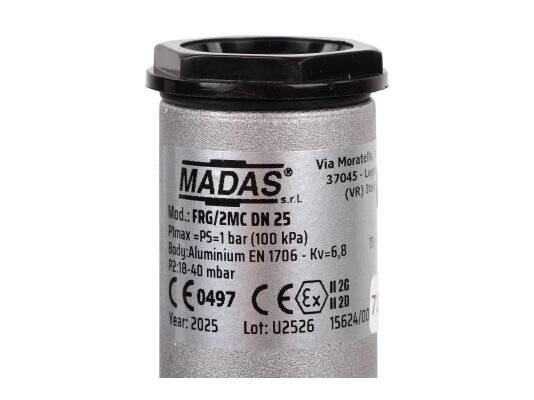

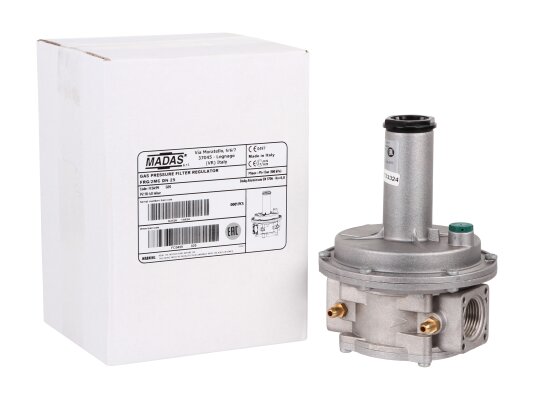

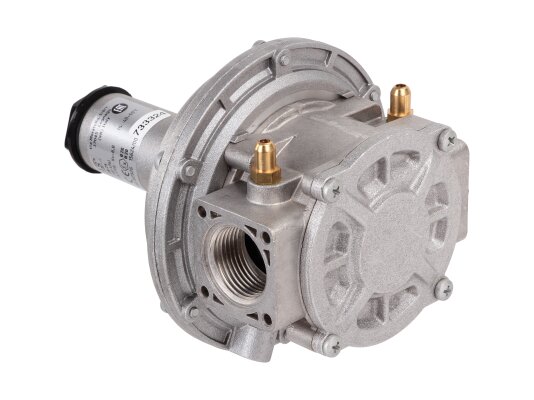

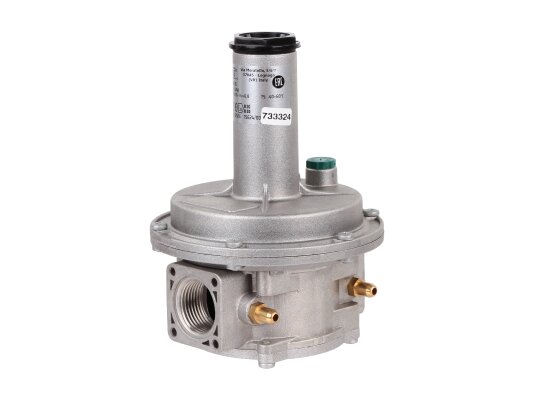

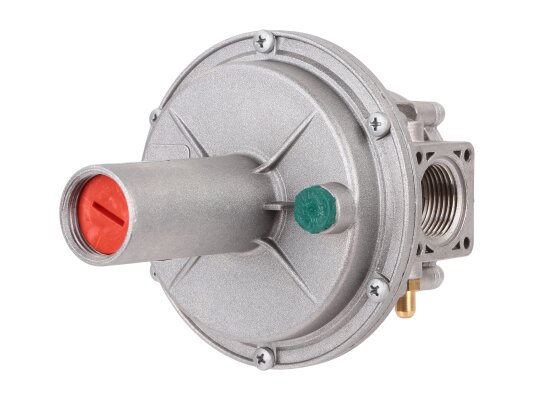

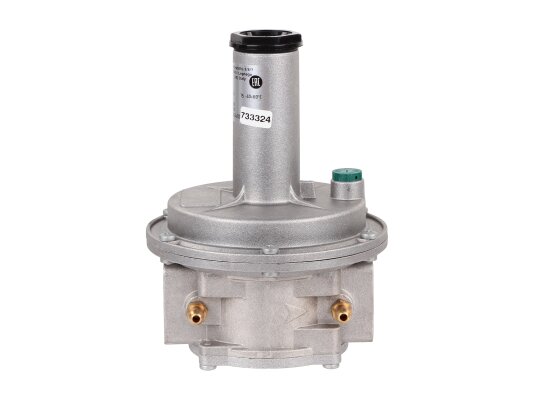

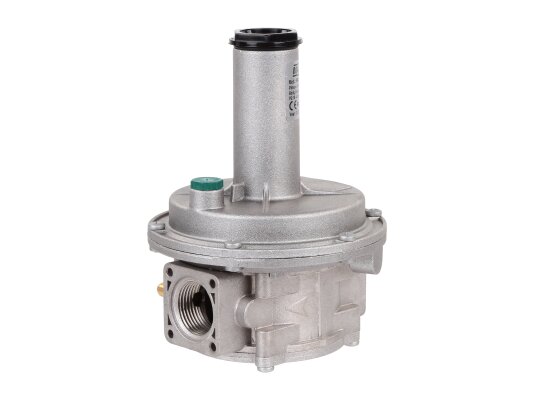

Регулятор давления газа Madas FRG/2MC DN25, арт: FC04 020 используется в системах редуцирования газа перед газопотребляющим устройством. Снижает и поддерживает давление после себя в соответствии с настройкой пружины. Подходит для установок с давлением во входящей магистрали до 1 бар. Оснащен фильтром грубой очистки.

Особенности линейки

• Корпус регулятора изготовлен из сплава алюминия. Конструктивные элементы и уплотнения произведены из латуни, нержавеющей стали (оцинкованной и марки 430 F), NBR-каучука, алюминиевого сплава, стекловолокна с 30% нейлона. Материал фильтрующего элемента – виледон.
• Конструкция регулятора рассчитана на эксплуатацию при низких температурах окружающего воздуха, до -40 °C.
• Основные элементы регулятора: корпус, встроенный фильтр грубой очистки, регулировочная пружина, предохранительная, компенсационная и рабочая мембраны, уплотнения. На корпусе размещен штуцер для замеров давления.
• Рабочей средой является метан, сжиженный газ, воздух, азот, нейтральные газы (только сухой газ).
• Регулятор снижает давление до необходимого уровня и автоматически поддерживает независимо от изменения давления на входе. Параметры пружины задаются под контролем манометра.

Применение

Регулятор применяется в промышленных котельных установках и других устройствах с давлением рабочей среды в магистрали до 1 бар.

Основные параметры:

• регулировка пружины в диапазоне: 18-40 мбар;
• давление газа на входе в регулятор: не выше 1000 мбар;
• установленный на входе фильтр на 50 мкм, класс фильтрации G2 (по EN 779);
• резьбовое соединение Rp 1;
• минимальный расход газа: 0,1 м 3/час;
• класс герметичности: А;
• допустимые температуры внешней среды: -40.+60 °C;
• максимальная поверхностная температура: +60 °C;
• эксплуатационный ресурс: 40 лет (требуется периодическая замена/ обслуживание рабочих элементов).

Монтаж

Регулятор давления может размещаться горизонтально и вертикально. Встраивается в систему перед газопотребляющим оборудованием. Помещение, в котором устанавливается регулятор, должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Запрещено эксплуатировать регулятор в местах, где окружающая среда агрессивно воздействует на материалы конструкции. Для удобства установки регулятора на корпус нанесена стрелка, указывающая движение потока.

Достоинства:

• стабильные параметры давления на выходе;
• фильтрация потока от посторонних примесей;
• надежное фланцевое присоединение;
• морозостойкость, широкий диапазон эксплуатационных температур;
• вариативность монтажного положения.

У нас можно купить регуляторы давления с различными выходными параметрами и размерами соединений. В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Под заказ доступны модели с усиленной мембраной, для биогаза или попутного нефтяного газа.
