Описание

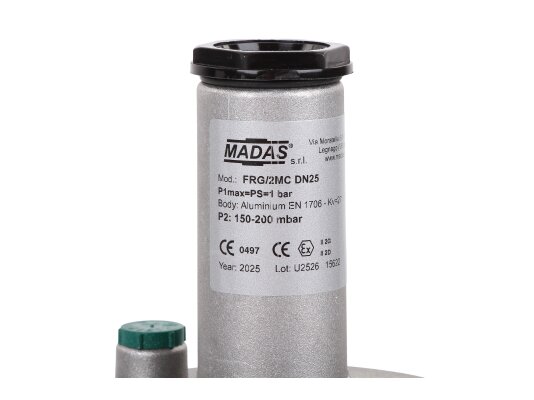

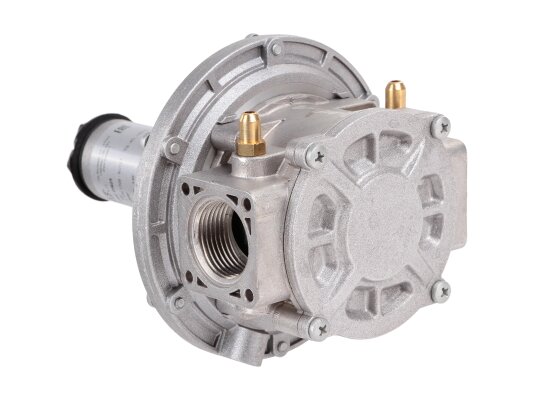

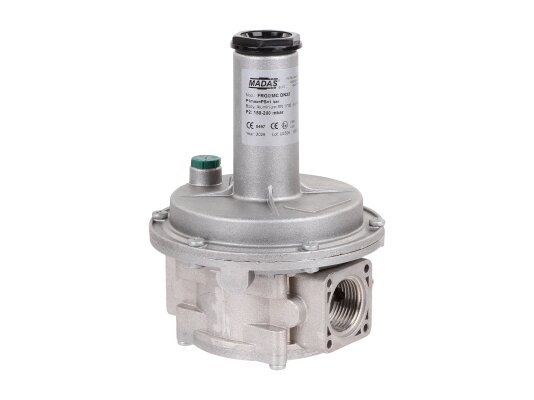

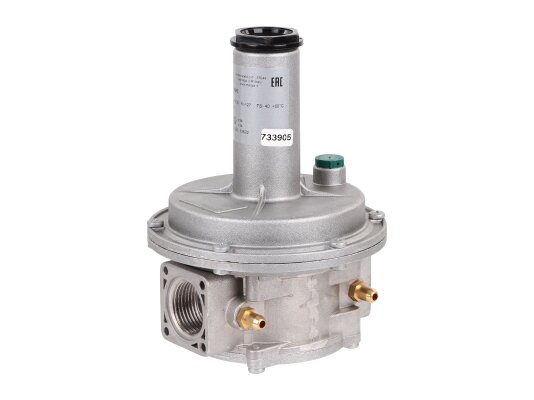

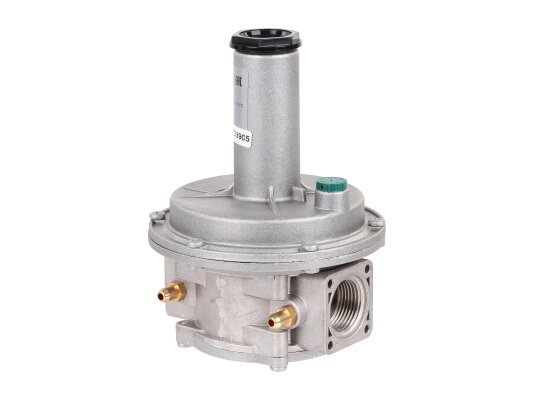

Регулятор давления газа Madas FC04 050 размещается перед газовой горелкой. Служит для автоматического снижения и поддержания давления газа на заданном уровне. Параметры выходного давления устанавливаются регулировкой пружины в пределах рабочего диапазона. Входящий поток очищается от грязи с помощью встроенного фильтра.

Исполнение

Регулятор давления оснащен коррозиестойким алюминиевым корпусом. При изготовлении рабочих узлов и деталей использованы материалы, стойкие к составу газа (алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, NBR-каучук, стекловолокно с 30% нейлона).

На входе газа смонтирован фильтр грубой очистки, сдерживающий примеси и частицы грязи. Фильтрующий элемент изготовлен из виледона. Для замеров давления на корпусе предусмотрены штуцеры.

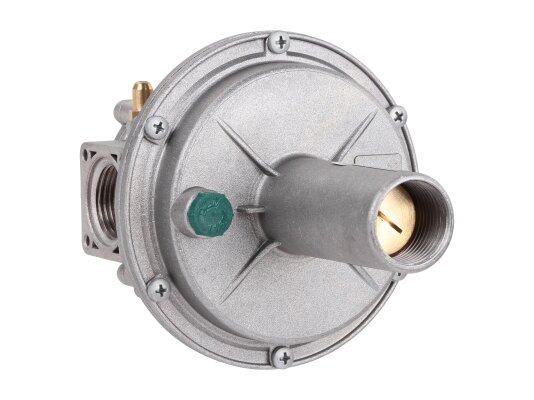

Параметры выходного давления задаются путем регулировки пружины под контролем манометра. Для герметичной сборки системы предусмотрены резьбовые соединения. Регулятор рассчитан на эксплуатацию при низких температурах, до -40 °C.

Рабочая среда

Регулятор давления подходит для промышленного оборудования, функционирующего на природном, сжиженном газе, азоте, воздухе и другой неагрессивной газообразной среде. По запросу возможны модификации для систем, использующих в качестве топлива биогаз или попутный нефтяной газ.

Основные параметры и особенности:

• настройка выходного давления в диапазоне 150-200 мбар;
• входное давление: максимум 1000 мбар;
• фильтр на входе со способностью очистки 50 мкм класса G2 по EN 779;
• резьбовое соединение, отверстие Rp 1;
• минимальное потребление газа: 0,1 м 3/час;
• класс герметичности: А;
• диапазон рабочих температур: -40.+60 °C;
• максимальная поверхностная температура: +60 °C;
• продолжительность эксплуатации: 40 лет (один раз в 5 лет требуется замена/ промывка фильтра и замена рабочей мембраны).

Монтаж

Регулятор давления встраивается в газопровод горизонтально или вертикально. Устанавливается перед горелкой или другим устройством, требующим стабильных параметров давления рабочей среды. Регулятор монтируется в систему так, чтобы стрелка на корпусе указывала на газопотребляющее устройство.

Регулятор размещается в помещениях 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99. Его нельзя устанавливать в местах, где окружающая среда разрушающе действует на алюминий, сталь и каучук.

Достоинства:

• точные выходные параметры давления;
• очистка потока от посторонних примесей встроенным фильтром;
• выбор монтажной ориентации;
• эксплуатация при температурах до -40 °C.

Регуляторы давления газа с другими рабочими параметрами можно выбрать в каталоге. Со склада и под заказ мы поставляем регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, модели с усиленной мембраной.
