Описание

Версия с усиленной мембраной

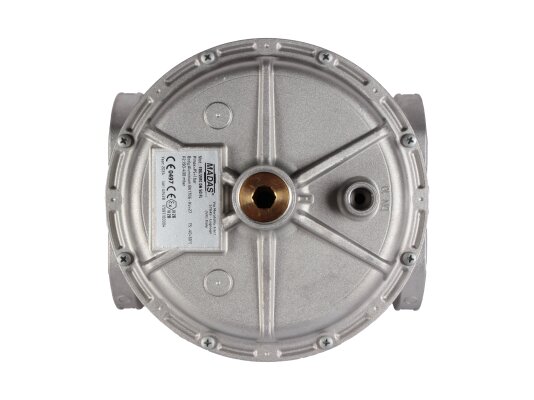

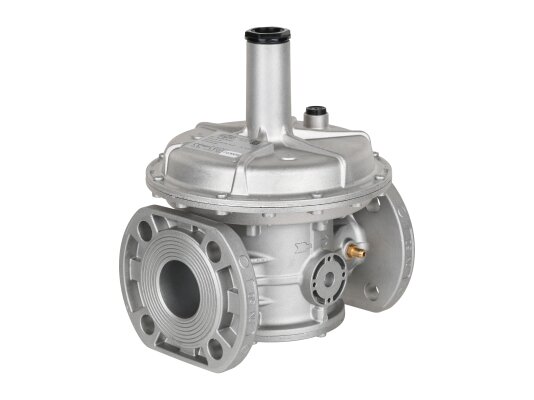

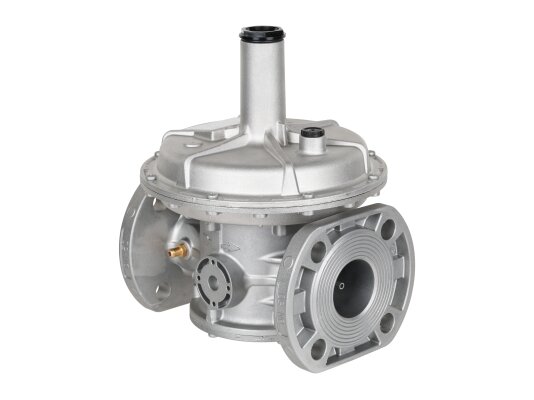

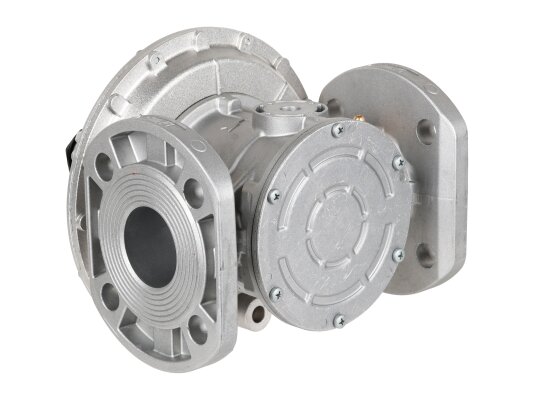

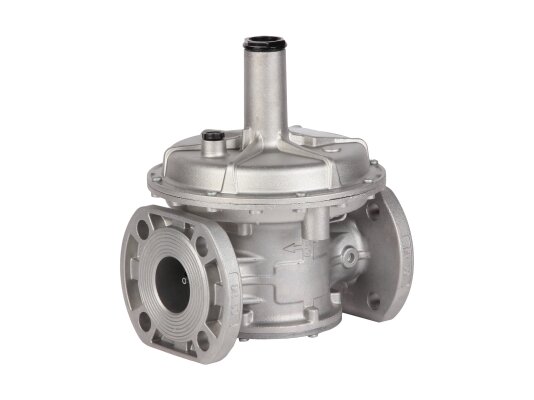

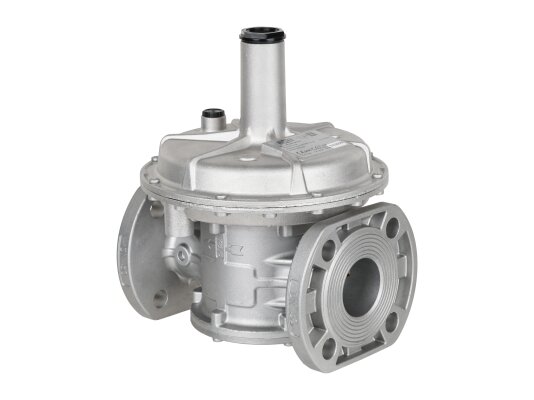

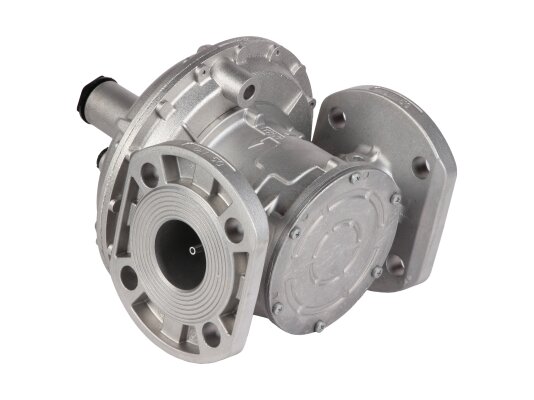

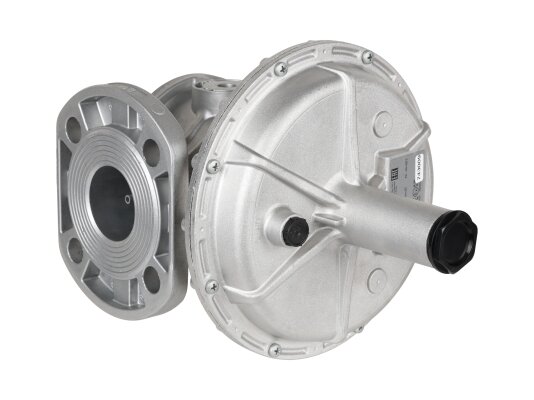

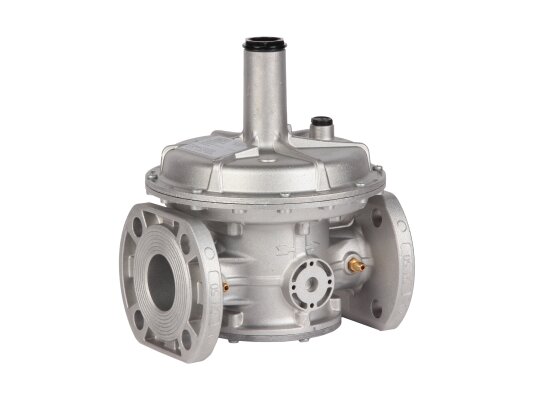

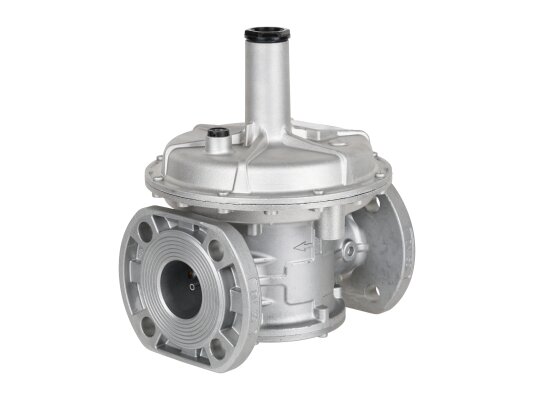

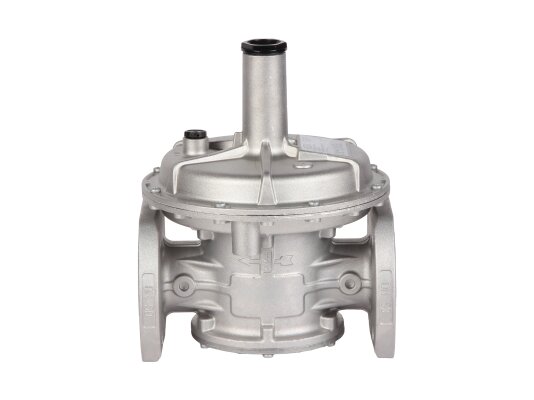

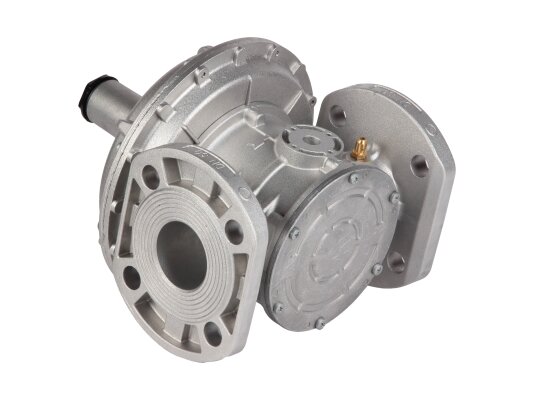

Регулятор давления Madas FC500022 020 оснащен усиленной мембраной. Применяется в газовых установках для автоматической регулировки давления и поддержания постоянного значения на выходе с учетом настроек, вне зависимости от давления газа в системе и расхода. Подходит для установок, потребляющих природный газ, азот, воздух, биогаз и другие виды нейтрального газообразного топлива. Регулятор рассчитан на давление среды до 1000 мбар. Параметры исходящего давления регулируются в пределах от 190 до 400 мбар.

Особенности

• Регулятор имеет износостойкую конструкцию, при изготовлении которой использованы алюминий, сталь, латунь, бутадиен-нитрильный каучук, виледон. Корпус выполнен из сплава алюминия.
• В конструкции предусмотрена пружина регулирования исходящего давления. На входе размещен газовый фильтр из нетканого материала, сдерживающий посторонние примеси и загрязнения размером более 50 мкм.
• Фиксация регулятора осуществляется с помощью фланцев DN 50. Фиксация осуществляется горизонтально или вертикально.
• Задание параметров выходящего давления осуществляется поворотом винта под контролем манометра, который присоединяется через штуцер на корпусе.
• Устройство рассчитано на 40-летнюю эксплуатацию, с периодической заменой отдельных комплектующих фильтра, мембраны, пружины.

Эксплуатация и размещение

Регулятор давления Madas FC500022 020 рассчитан на внешние температуры от -40 до +60°С, что позволяет устанавливать его в помещениях и на открытых площадках. При использовании в уличных условиях требуется защитить устройство от попадания осадков, установив под навесом (козырьком). Помещение должно относиться к зоне 2 по классификации взрывоопасных зон по ГОСТ Р 51330.9-99. Регулятор подходит для работы с сухими газами.
