Описание

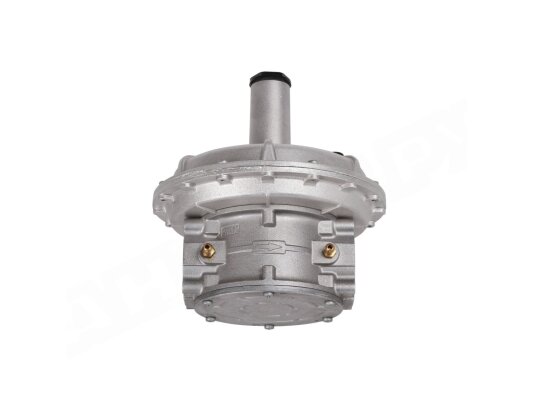

Регулятор давления газа Madas FRG/2MC DN40, арт: FC06 060 входит в состав систем автоматического регулирования подачи газа на горение. Функцией регулятора является понижение входящего давления газа и поддержание на установленном уровне независимо от давления в магистрали. Регулятор характеризуется износо-, коррозиестойкостью, точными выходными параметрами, продолжительной службой (40 лет). Рассчитан на низкотемпературную эксплуатацию. Оснащен фильтром грубой очистки. Встраивается в систему с помощью фланцевых соединений.

Рабочая среда

Регулятор давления рассчитан на работу с метаном, сжиженным газом, воздухом, азотом и другими нейтральными газами (только сухой газ). Под заказ доступны версии для биогаза и попутного нефтяного газа.

Устройство и особенности

• Регулятор Madas состоит из корпуса, фильтра грубой очистки, регулировочной пружины, предохранительной, компенсационной и рабочей мембраны. Штуцер на корпусе позволяет подключать манометр для контроля давления. Для крепления к элементам системы предусмотрены фланцевые соединения.
• При изготовлении конструкции использованы долговечные материалы, рассчитанные на контакт с газообразными средами, температурные воздействия, эксплуатационные нагрузки, давление газа. Корпус произведен из алюминия, детали и уплотнения – из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминиевого сплава, стекловолокна с 30% нейлона, виледона (фильтрующая вставка), бутадиен-нитрильного каучука.
• Давление на выходе из регулятора задается с помощью пружины в рамках рабочего диапазона. Настройка осуществляется с использованием манометра.

Применение

Регулятор стабилизирует давление газа и поддерживает на установленном уровне для достижения оптимального расхода газа и эффективной работы топочной установки. Давление после регулятора остается неизменным при скачках давления в газораспределительной сети.

Основные характеристики:

• регулировка пружины в диапазоне 90-190 мбар;
• очистка газа от грязи и примесей встроенным фильтром, класс G2 по EN 779;
• фланцевое присоединение DN40;
• минимальный расход газа: 0,1 м 3/час;
• класс герметичности: А;
• температурный диапазон (внешняя среда): -40.+60 °C;
• максимальное давление газа перед регулятором: 1000 мбар;
• поверхностная температура: не выше +60 °C;
• завяленный эксплуатационный ресурс: 40 лет (требуется периодическая замена фильтра и рабочей мембраны).

Установка регулятора

Монтаж регулятора давления осуществляется на горизонтальный и вертикальный трубопровод, перед горелкой. Помещение должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Регулятор не подходит для эксплуатации в условиях агрессивного воздействия окружающей среды, которая способна разрушить алюминий, сталь, каучук.

При установке регулятора необходимо учесть направление стрелки на корпусе, которая должна показывать на горелку.

Достоинства:

• точные выходные параметры давления;
• встроенный фильтр грубой очистки;
• надежность, коррозиестойкость конструкции;
• вариативность монтажа;
• 40-летний эксплуатационный ресурс.

Регуляторы давления подбираются с учетом давления в распределительной сети и необходимого уровня давления на горелочном устройстве для получения оптимального расхода.
