Описание

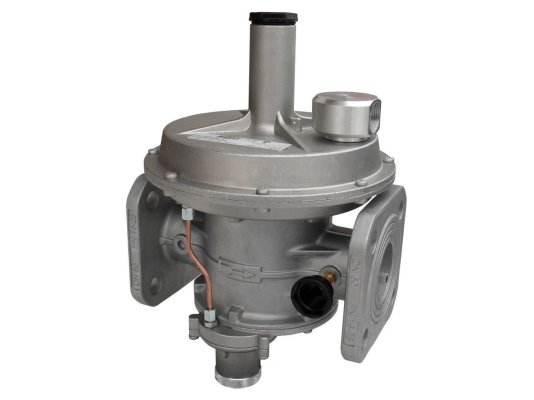

Регулятор давления газа Madas RB08Z 130 используется в крупных системах потребления сухих, неагрессивных газов для редуцирования давления и поддержания на заданном уровне. Обеспечивает постоянство давления после себя при изменениях давления в газораспределительной сети. Оснащен дополнительными защитными устройствами, повышающими уровень безопасности. Рассчитан на входное давление 6 бар.
Используемые газы
Регулятор Madas RB08Z подходит для метана, сжиженного газа, воздуха, азота и других неагрессивных газов, соответствующих ГОСТ 5542-87 (только сухие газы). Модификации для биогаза поставляются под заказ.
Основные характеристики:
- комбинированный регулятор прямого действия;
- входное давление: не более 6000 мбар;
- рабочий диапазон давления после регулятора: 50-130 мбар;
- настройка ПЗК в пределах: 60-260 мбар/ 15-70 мбар;
- диапазон срабатывания ПСК: 57-180 мбар;
- класс точности регулятора: P2 (AC) ±10%;
- минимальное потребление газа: 0,1 нм 3/ч;
- конструкции класса А герметичности по стандарту EN 88-2;
- точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
- отсечка потока в течение 1 секунды запорным клапаном;
- фланцевый способ присоединения, размер фланцев DN 65;
- прямое (линейное) соединение;
- пропускная способность: до 4400 нм 3/ч;
- работа при температурах окружающего воздуха: -40.+60 °C;
- заменяемые узлы: мембраны регулятора и ПЗК (раз в 5 лет), пружины (через 20 лет);
- срок службы при соблюдении рекомендаций по ТО и замене деталей: 40 лет.
Встроенные защитные устройства
Регулятор давления газа Madas RB08Z оснащен клапанами безопасности:
- предохранительно-запорным клапаном (ПЗК), реагирующим на чрезмерное повышение и понижение выходного давления отсечкой потока (срабатывает также при нулевом давлении);
- предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления, защиты трубопровода от сверхнагрузок.
При установке комбинированного регулятора внутри помещений с недостаточной вентиляцией следует предусмотреть отведение газа, выпущенного ПСК, наружу.
После срабатывания ПЗК запуск регулятора осуществляется вручную при устранении причин, вызвавших аварийное повышение/ понижение давления.
Доступна опция: индикатор положения ПЗК для отслеживания работы запорного устройства.
Место установки
Комбинированный регулятор давления подходит для внутреннего и уличного размещения (под навесом или другим приспособлением, исключающим попадание осадков). Устанавливается на объекты зоны 1 или 2 взрывоопасности. Не пригоден для эксплуатации в условиях окружающей среды, содержащей агрессивные вещества, способные разрушить металлические части и материал уплотнений.
Монтаж
Допускается горизонтальный (пружина направлена строго вверх, рекомендуется) и вертикальный монтаж. При размещении регулятора в других положениях, не соответствующих рекомендуемому, сокращается срок его службы.
На корпусе предусмотрена стрелка, указывающая направление движения газа для правильной сборки установки. Настройка давления регулятора и клапанов осуществляются под контролем манометра.
Сфера применения
Регулятор давления Madas RB подходит для оснащения крупных установок, работающих на газе, с давлением в магистрали до 6 бар. Основные места применения: узлы редуцирования давления, газорегуляторные пункты, станции газораспределения, различные объекты газоснабжения с высоким потреблением газа.
Обслуживание
Каждые полгода необходимо проверять давление на выходе из регулятора и давление срабатывания ПЗК и ПСК. Замену основных деталей выполняют каждые 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружины).
Достоинства:
- высокая пропускная способность;
- постоянное давление подачи газа при изменяющемся входном давлении;
- применение в системах с высоким давлением в магистрали, до 6 бар;
- комбинированная конструкция, встроенные клапаны (ПЗК и ПСК);
- быстрое срабатывание ПЗК (отсечение потока газа);
- исполнение для низкотемпературной эксплуатации;
- монтаж в горизонтальном и вертикальном положении;
- возможность уличного размещения;
- 24 месяца гарантии производителя.
В линейке Madas RB представлены модели с фланцевым и резьбовым соединением, широким выбором диапазонов настройки давления, различной комплектацией. .
