Описание

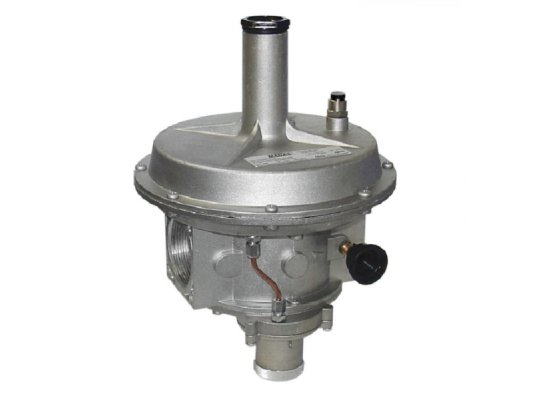

Регулятор давления газа Madas RB06Z R120 прямого действия предназначен для понижения и поддержания на постоянном уровне давления газа после себя. Входит в линейку комбинированных устройств с дополнительными защитными клапанами. Рассчитан на давление газа в главной магистрали до 6 бар. Отличается высоким уровнем герметичности, морозостойким исполнением, вариативностью монтажа.
Особенности
Регулятор давления Madas RB06Z укомплектован следующими защитными устройствами:
предохранительным запорным механизмом (ПЗК), отсекающим поток при аварийном повышении/ падении (или отсутствии) давления;
предохранительно-сбросным клапаном (ПСК) для выпуска избыточного объема газа при достижении заданного значения.
При срабатывании ПЗК повторный запуск регулятора осуществляется после устранения причин, повлекших перекрытие трубопровода.
Виды газа
Комбинированный регулятор рассчитан на работу с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными газами, соответствующими ГОСТ 5542-87. Доступны версии для биогаза (по запросу, после уточнения состава газа).
Основные параметры:
- максимальное давление на входе в регулятор: 6000 мбар;
- конструкция, сертифицированная по EN 88-2, класс «А» герметичности;
- пропускная способность: не менее 0,1 нм 3/ч;
- настройка давления на выходе из регулятора в диапазоне 17-32 мбар;
- настройка ПЗК по понижению: 7-20 мбар, по превышению: 18-50 мбар;
- точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
- максимальный расход газа: 1500 нм 3/ч;
- время закрытия потока ПЗК при достижении установленных параметров: 1 сек.;
- отверстия с внутренней резьбой Rp 1 1/2 для установки в систему;
- прямое (линейное) соединение;
- температурный диапазон (окружающий воздух): -40.+60 °C;
- периодичность контроля рабочих параметров и пределов ПЗК, ПСК: 1 раз в 6 мес.;
- заменяемые комплектующие регулятора: рабочая мембрана, мембрана ПЗК, пружина;
- заявленный срок эксплуатации регулятора: 40 лет.
Состав и материалы конструкции
Регулятор давления газа оснащен алюминиевым корпусом, внутри которого размещены компенсационная, рабочая и предохранительная мембраны, пружины регулировки давления и параметров срабатывания предохранительных устройств, винты настройки, ПЗК, ПСК и другие элементы конструкции. Отдельно можно докупить индикатор положения ПЗК.
Конструкция изготовлена из материалов, устойчивых к нагрузкам и внешним воздействиям: латуни ОТ-58, алюминия 11S, оцинкованной нержавеющей стали, штампованного алюминия, стекловолокна с 30% нейлона. Материал уплотнений – газонепроницаемый NBR-каучук.
Требования к месту размещения
Регулятор давления газа может размещаться в зонах 1 или 2 взрывоопасности по ГОСТ внутри помещений или на улице при обеспечении защиты от атмосферных осадков. Нельзя устанавливать регулятор в местах, где внешняя среда агрессивно воздействует на материалы конструкции: сталь, алюминий, каучук.
Монтаж
Ориентация в системе: горизонтальная или вертикальная с пружиной, направленной вверх (предпочтительно). При установке с горизонтальным размещением пружины ресурс эксплуатации регулятора сокращается.
При размещении регулятора в помещении с недостаточной вентиляцией необходимо предусмотреть вывод стравленного газа наружу.
На корпус регулятора нанесена стрелка, указывающая направление течения газа, что облегчает монтажные операции. Давление на выходе и пределы срабатывания защитных клапанов устанавливаются под контролем манометра. После сборки системы проверяется герметичность соединений.
Область использования
Регулятор давления Madas RB подходит для различных применений. Востребован на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования давления газа и другом газовом оборудовании.
Достоинства:
- стабильные выходные параметры давления с учетом настройки;
- ПЗК для перекрытия газопровода при недопустимо высоком/ низком давлении;
- компенсация входного давления для повышения точности регулирования;
- быстрое срабатывание предохранительно-запорного клапана;
- возможность уличной эксплуатации;
- исполнение для большинства климатических зон;
- модель с предохранительно-сбросным клапаном;
- вариативность монтажного положения;
- 2-летняя гарантия завода.
Другие модели линейки
Со склада и под заказ можно купить регуляторы давления газа Madas RB с фланцевыми и резьбовыми соединениями, различными диапазонами настройки пружины и ПЗК, с обычной или усиленной мембраной, индикатором положения ПЗК, с ПСК / без него, встроенным шумоглушителем, модификации для биогаза и агрессивных газов, исполнение «компакт» (модификации RBС). У нас широкий выбор регуляторов и запчастей для горелок.
