Описание

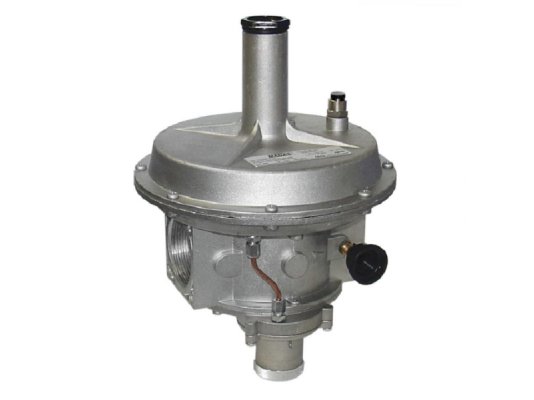

Регулятор давления газа Madas RB06Z R130 входит в линейку комбинированных регуляторов с дополнительными защитными устройствами для повышения безопасности эксплуатации газового оборудования. Понижает высокое входное давление и автоматически поддерживает на заданном уровне при изменениях давления в газовой магистрали. Рассчитан на максимальное давление в газораспределительной сети 6 бар. Отличается высоким уровнем герметичности, адаптацией к низким температурам, вариативностью монтажного положения.

Особенности

Регулятор давления Madas RB06Z оснащен защитными устройствами:

предохранительным запорным клапаном (ПЗК), перекрывающим поток газа при избыточном/ недостаточном давлении (или отсутствии давления);

предохранительно-сбросным клапаном (ПСК) для стравливания давления при превышении установленной величины.

При закрытии подачи газа клапаном безопасности ПЗК регулятор запускается после устранения причин, которые вызвали срабатывание защитного механизма.

Виды газа

Комбинированный регулятор прямого действия подходит для работы с метаном, пропан-бутаном, воздухом, азотом и другими неагрессивными сухими газами, соответствующими ГОСТ 5542-87. Доступно исполнение для биогаза (после уточнения его состава).

Основные параметры:

• максимальное давление на входе в регулятор: 6000 мбар;
• сертификат соответствия нормативу EN 88-2, класс «А» герметичности;
• диапазон регулировки пружины: 32-60 мбар;
• настройка ПЗК по понижению: 10-30 мбар, по превышению: 30-120 мбар;
• срабатывание сбросного клапана в пределах: 36-100 мбар;
• пропускная способность: не менее 0,1 нм 3/ч;
• максимальный расход газа: 1500 нм 3/ч;
• точность срабатывания защитных устройств ПСК/ ПЗК: ±5%, ±10%;
• время отсечки потока ПЗК при достижении давления заданного значения: 1 сек.;
• резьбовые отверстия Rp 1 1/2 для присоединения к трубопроводу;
• прямое (линейное) соединение;
• допустимые эксплуатационные температуры: -40.+60 °C;
• периодичность проверки выходных параметров и работы ПЗК, ПСК: 1 раз в 6 мес.;
• заменяемые узлы: рабочая мембрана, мембрана ПЗК, пружина;
• заявленная продолжительность службы: 40 лет.

Конструкция

Комбинированный регулятор давления газа собран в алюминиевом корпусе, верхняя и нижняя части которого жестко соединены винтами. Внутри размещены компенсационная, рабочая и предохранительная мембраны, ПЗК, ПСК, пружины настройки исходящего давления и параметров срабатывания защитных устройств, винты настройки и другие элементы конструкции. На корпусе смонтирован штуцер для подключения манометра. Отдельно можно докупить индикатор закрытого положения ПЗК.

Конструкция произведена из материалов, рассчитанных на высокие нагрузки, перепады температур, воздействие газообразной среды: латуни ОТ-58, оцинкованной нержавеющей стали, штампованного алюминия, алюминия 11S, стекловолокна с 30% нейлона. Материал уплотнений – устойчивый к составу газов NBR-каучук.

Место установки регулятора

Регулятор давления газа может устанавливаться в зонах 1 или 2 взрывоопасности по ГОСТ внутри помещений, а также на открытом воздухе под навесом / козырьком, исключающим попадание атмосферных осадков, конденсацию или обледенение. Недопустимо размещать регулятор в местах, где окружающая среда агрессивно воздействует на материалы конструкции: сталь, алюминий, каучук.

Монтаж

Допустимое положение в системе: горизонтальное и вертикальное с пружиной, направленной вверх (рекомендуется). При размещении регулятора с горизонтальной ориентацией пружины ресурс его службы сокращается.

В случае установки регулятора давления в помещениях с недостаточным притоком свежего воздуха следует предусмотреть отведение газа, выпущенного ПСК, наружу.

На корпусе регулятора предусмотрена стрелка, упрощающая процесс сборки (указывает направление течения газа). Выходное давление и параметры срабатывания предохранительных устройств задаются под контролем манометра. После сборки системы проверяется герметичность соединений.

Сфера применения

Регулятор давления Madas RB используется в системах с высоким давлением в главной магистрали в промышленности, коммунальной сфере. Востребован на станциях газораспределения, газорегуляторных пунктах, в узлах редуцирования давления газа и на других объектах газоснабжения.

Достоинства:

• стабильное выходное давление с учетом настройки пружины;
• оснащение ПЗК, запирающим поток при недопустимых значениях давления;
• компенсация входного давления, повышение точности регулирования;
• быстрое срабатывание предохранительно-запорного клапана ( 1 сек.);
• возможность уличного размещения;
• модель с предохранительно-сбросным клапаном;
• применение в большинстве климатических зон;
• выбор монтажной ориентации;
• 2-летнее гарантийное обслуживание;
• 40 лет эксплуатации при соблюдении рекомендаций производителя.

Другие модели этой линейки

Со склада и под заказ можно купить регуляторы давления газа Madas RB со стандартной или усиленной мембраной, индикатором положения ПЗК, ПСК/ без ПСК, встроенным шумоглушителем, фланцевыми и резьбовыми соединениями, различными диапазонами настройки пружины, специальные версии для работы с биогазом и агрессивными газами, исполнение «компакт» (модификации RBС).
