Описание

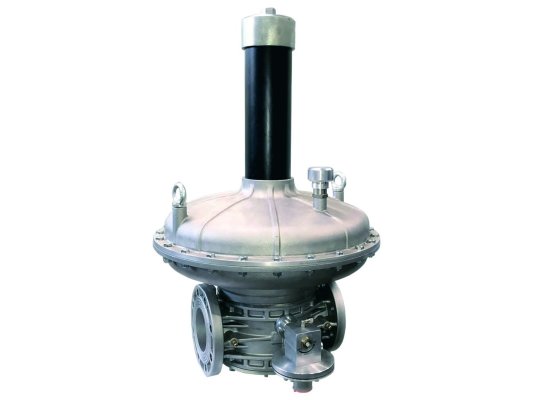

Регулятор давления газа Madas RB610 X20 используется для редуцирования и поддержания стабильного выходного давления в соответствии с настройками пружины. Оснащен предохранительно-запорным механизмом, срабатывающим при недопустимом понижении и повышении давления перекрытием газопровода. Регулятор отличается высокой пропускной способностью, точными выходными параметрами, адаптацией к низким температурам.
Рабочая среда
Регулятор прямого действия встраивается в системы редуцирования и поддержания давления метана, пропан-бутана, воздуха, азота, другой неагрессивной газообразной среды.
Основные характеристики:
- класс «А» герметичности по евростандарту EN 88-2, отсутствие утечек;
- максимальное давление газа на входе в регулятор: 6000 мбар;
- настройка давления на выходе из регулятора в диапазоне 230-350 мбар;
- встроенный предохранительно-запорный клапан (ПЗК);
- настройка ПЗК по понижению: 70-160 мбар, по превышению: 270-570 мбар;
- время срабатывания предохранительного запорного механизма 1 сек.;
- фланцевые соединения DN 100 для установки в трубопровод;
- пропускная способность: до 7600 нм 3/ч;
- допустимые эксплуатационные температуры (окружающая среда): -40.+60 °C;
- заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружина;
- размещение в местах, соответствующих требованиям взрывобезопасности.
Особенности конструкции
Регулятор давления газа собран в алюминиевом корпусе с фланцевыми соединениями. Оснащен предохранительно-запорным механизмом, отсекающим поток газа при недопустимом снижении или повышении давления. Проконтролировать положение ПЗК можно с помощью индикатора, который может устанавливаться дополнительно. В конструкции отсутствует предохранительно-сбросной клапан.
Регулятор изготовлен из материалов, стойких к низким температурам, коррозии, высокому давлению среды: алюминия 11S, штампованного алюминия, оцинкованной нержавеющей стали, латуни ОТ-58, стекловолокна с 30% нейлона. В качестве материала уплотнений использован бутадиен-нитрильный каучук с газонепроницаемыми свойствами.
Монтаж
Конструкция предназначена для монтажа на горизонтальном участке трубопровода пружиной вверх. На корпус регулятора нанесена стрелка для правильного позиционирования в системе (направляется к горелке). Для настройки рабочих параметров необходимо использовать манометр.
Применение
Регулятор встраивается в системы регулирования высокого давления на газорегуляторных пунктах, станциях газораспределения, узлах редуцирования газовых установок и другом оборудовании объектов газоснабжения.
Обслуживание
Каждые полгода проводятся замеры выходного давления и проверки диапазонов срабатывания ПЗК. Замена рабочих узлов осуществляется через 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружина). Замена регулятора в собранном виде выполняется через 40 лет или раньше, при необходимости.
Достоинства:
- стабильное выходное давление в соответствии с настройкой;
- встроенный предохранительно-запорный механизм;
- быстродействие ПЗК, отсечка потока при избыточном/ недостаточном давлении;
- высокая пропускная способность;
- адаптация к эксплуатации в условиях минусовых температур;
- широкие возможности применения;
- соответствие европейским стандартам безопасности.
Регуляторы давления газа Madas RB с другими диапазонами выходного давления и параметрами соединений можно подобрать в каталоге.
