Описание

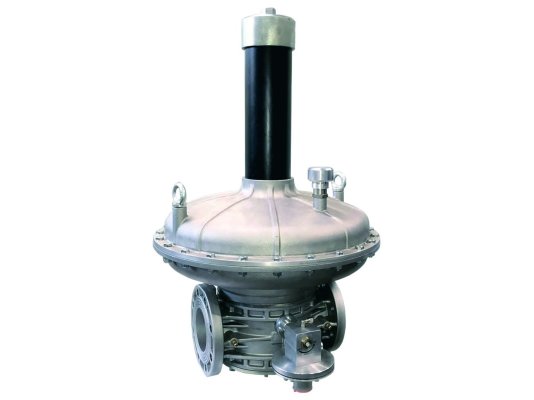

Регулятор давления газа Madas RB610 X30 предназначен для оснащения систем с давлением в распределительной сети не более 6 бар. Отвечает за редуцирование и поддержание давления после себя на установленном уровне в соответствии с заданными настройками. Особенностью является встроенный предохранительно-запорный механизм, срабатывающий при недопустимо низком или высоком давлении перекрытием подачи газа. Регулятор характеризуется высокой пропускной способностью, стабильными, точными выходными параметрами, стойкостью к низкотемпературному воздействию.

Виды газа

Регулятор прямого действия входит в состав систем редуцирования высокого давления метана, пропан-бутана, азота, воздуха, другой неагрессивной газообразной среды, соответствующей ГОСТ 5542-87.

Основные характеристики:

• исполнение класса «А» герметичности по EN 88-2, работа без утечек;
• максимальное давление газа на входе: 6000 мбар;
• настройка исходящего давления в диапазоне 300-450 мбар;
• встроенный предохранительно-запорный клапан (ПЗК);
• настройка ПЗК по понижению: 100-300 мбар, по превышению: 270-570 мбар;
• время реагирования предохранительного запорного механизма 1 сек.;
• монтаж в систему на фланцы DN 100;
• пропускная способность: максимум 7600 нм 3/ч;
• диапазон рабочих температур (внешняя среда): -40.+60 °C;
• детали, требующие замены: мембрана регулятора, мембрана ПЗК, пружина;
• размещение в местах, соответствующих зоне 1 или 2 взрывоопасности;
• срок службы регулятора: 40 лет.

Особенности конструкции

Регулятор давления газа собран в коррозиестойком алюминиевом корпусе. Оснащен предохранительно-запорным механизмом, перекрывающим подачу газа при избыточном/ пониженном давлении. Доступна установка индикатора положения ПЗК для контроля текущей позиции. В конструкции не предусмотрен предохранительно-сбросной клапан (устанавливается дополнительно после регулятора).

Регулятор изготовлен из материалов, стойких к коррозии, высокому давлению, низким температурам, составу газов: алюминия 11S, штампованного алюминия, латуни ОТ-58, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона. Уплотнения произведены из бутадиен-нитрильного каучука, отличающегося газонепроницаемостью.

Монтаж

Регулятор с соединением DN 100 может устанавливаться только на горизонтальный участок трубопровода пружиной вверх. На корпус нанесена стрелка, указывающая направление течения газа. Для настройки выходных параметров давления необходимо использовать манометр. После установки регулятора выполняется проверка герметичности системы.

Применение

Регулятор давления Madas RB используется в системах регулирования высокого давления на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования газовых установок и другом подобном оборудовании.

Обслуживание

Каждые полгода проводится измерение выходного давления и проверка диапазонов срабатывания ПЗК. Замена основных нагружаемых узлов осуществляется каждые 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружина).

Достоинства:

• точное выходное давление, стабильные параметры независимо от давления в сети;
• встроенный предохранительно-запорный клапан;
• быстродействие ПЗК, отсечка потока при недостаточном/ избыточном давлении;
• высокая пропускная способность;
• конструкция для низкотемпературной эксплуатации;
• широкие возможности применения;
• долговечная служба, 40 лет до полной замены.

Регуляторы давления газа Madas RB с другими рабочими характеристиками и размерами соединений можно выбрать в каталоге.
