Описание

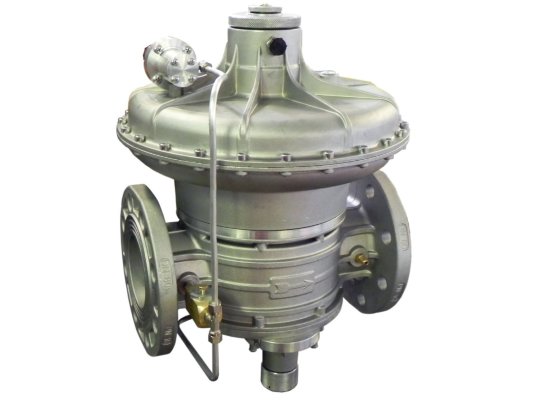

Регулятор давления газа Madas RBH08Z 120 имеет комбинированный тип конструкции со встроенными защитными устройствами. Оснащен предохранительно-запорным механизмом и сбросным клапаном. Отвечает за безопасное понижение и автоматическое поддержание давления газа на постоянном уровне с учетом настройки, независимо от изменения расхода и входного давления.
Рабочая среда
Регулятор давления Madas RBH используется для неагрессивных газов, соответствующих нормам ГОСТ 5542-87. Подходит для метана, пропан-бутана, азота, воздуха и других некоррозийных газов. По запросу доступны специальные версии для биогаза и агрессивных газов.
Комплектация
Комбинированный регулятор давления газа Madas RBH комплектуется защитными устройствами: предохранительно-запорным клапаном по превышению и понижению давления, предохранительно-сбросным клапаном.
Основные параметры:
- комбинированный регулятор прямого действия;
- точность регулирования ±10 %;
- максимальное давление в распределительной сети: 6000 мбар;
- настройка рабочего давления в диапазоне 1500-2500 мбар;
- давление срабатывания ПЗК: 1800-3300 мбар/ 800-1700 мбар;
- настройка сбросного клапана в пределах 1500-3000 мбар;
- время закрытия запорного клапана 1 сек.;
- минимальная пропускная способность: 0,1 нм 3/ч;
- герметичная конструкция, класс «А» по стандарту EN 88-2;
- прямой тип соединения, крепление на фланцы DN 65;
- горизонтальное или вертикальное размещение (рекомендуется пружиной вверх);
- диапазон эксплуатационных температур (окружающий воздух): -40.+60 °C;
- заявленный ресурс: 40 лет (при вертикальной установке срок службы меньше);
- размещение в зонах 1 или 2 взрывоопасности.
Регулятор не пригоден для эксплуатации в местах с агрессивной внешней средой, разрушающей сталь, алюминий, каучук.
Достоинства:
- использование в системах с высоким давлением и расходом газа;
- защитные устройства для повышения уровня безопасности;
- быстрое срабатывание запорного клапана ( 1 сек.);
- стабильность выходного давления;
- высокий уровень герметичности;
- адаптация к низким температурам окружающей среды;
- горизонтальное или вертикальное размещение;
- 2-летняя гарантия производителя.
Линейка RBH
Регуляторы давления газа Madas RBH выпускаются с резьбовым/ фланцевым соединением (Z – линейное, F, R – угловое, M – U-образное), с/ без ПСК, в стандартном исполнении и с шумоглушителем, для неагрессивных видов газа, биогаза (маркировка В), агрессивных сред (W). Поставляются со склада и под заказ.
