Описание

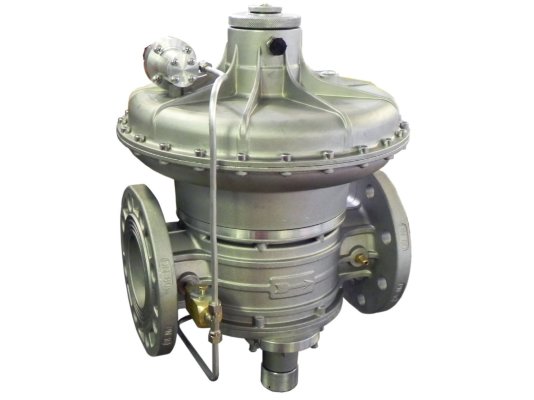

Регулятор давления газа Madas RBH09Z 110 входит в линейку комбинированных устройств с расширенным функционалом. Регулирует и поддерживает выходное давление на заданном уровне, сбрасывает избыточное количество газа и прерывает подачу газа при недопустимом повышении/ понижении давления. Применяется для безопасного редуцирования давления в промышленных системах газораспределения и газоснабжения.

Рабочая среда

Регулятор давления Madas RBH предназначен для работы с метаном, пропан-бутаном, воздухом, азотом и другими неагрессивными сухими газами, соответствующими госстандарту 5542-87. По запросу поставляются модификации для биогаза и агрессивных газов.

Комплектация и материалы

Регулятор давления Madas RBH укомплектован:

• предохранительно-запорным клапаном (ПЗК) для прерывания потока газа при недопустимом повышении или недостаточности (отсутствии) давления;
• предохранительно-сбросным клапаном (ПСК) для стравливания небольшого количества газа в атмосферу при избыточном давлении.

В помещениях с плохой вентиляцией требуется предусмотреть отведение стравленного газа наружу.

Корпус и детали регулятора произведены из материалов, стойких к температурным воздействиям, высокому давлению, коррозии, составу газов: алюминия 11S, латуни ОТ-58, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, штампованного алюминия, NBR-каучука.

Материал конструкции не рассчитан на воздействие агрессивной внешней среды.

Серия RBH выпускается с соединениями: Z – линейным, F, R – угловым, M – U-образным.

Основные характеристики:

• регулятор прямого действия с предохранительными клапанами;
• точность регулирования ±10 %;
• давление на входе в регулятор: до 6000 мбар;
• рабочий диапазон: 800-1500 мбар;
• настройка давления запорного клапана: 900-2000 мбар/ 450-750 мбар;
• диапазон давления срабатывания сбросного клапана: 900-2000 мбар;
• время закрытия ПЗК 1 сек.;
• соединение линейного типа, крепление на фланцы DN 80;
• горизонтальный (пружина вверху, рекомендуется), вертикальный монтаж;
• минимальная пропускная способность: 0,1 нм 3/ч;
• герметичная конструкция, класс «А» по EN 88-2;
• допустимый диапазон эксплуатационных температур: -40.+60 °C;
• размещение в зонах 1 или 2 взрывоопасности;
• ресурс: 40 лет (с учетом размещения вверх пружиной, своевременной замены деталей).

Область применения

Регулятор давления Madas RBH используется в промышленных газопотребляющих установках высокого давления. Востребован для оснащения газорегуляторных пунктов, станций газораспределения, узлов редуцирования давления газа.

Достоинства:

• комбинированная конструкция с защитными клапанами;
• регулирование давления в широком диапазоне;
• быстрое срабатывание ПЗК и герметичное перекрытие потока;
• стабильность выходных параметров давления;
• адаптация к низкотемпературной эксплуатации;
• 40-летняя служба, гарантия производителя 2 года.

У нас можно купить регуляторы давления газа Madas со склада и под заказ. Актуальная линейка моделей размещена в каталоге.
