Описание

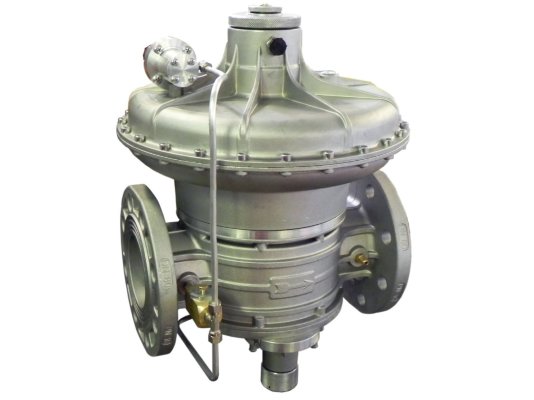

Регулятор давления газа Madas RBH09Z 120 – комбинированный регулятор прямого действия для редуцирования высокого давления и поддержания на постоянном уровне независимо от давления в главной магистрали и расхода газа. Оснащен устройствами безопасности – предохранительными запорным и сбросным клапанами.

Виды газа и место применения

Регулятор давления Madas RBH рассчитан на работу с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами (стандарт 5542-87). По запросу доступны модели для биогаза и агрессивных газов.

Место применения регулятора – крупные газораспределительные и газоснабжающие установки промышленной подачи газа.

Рабочие параметры:

• регулирование давления «после себя» с точностью ±10 %;
• входное давление: не более 6000 мбар;
• настройка рабочего давления от 1500 до 2500 мбар;
• давление срабатывания отсечного клапана: 1800-3300 мбар/ 800-1700 мбар;
• настройка сбросного клапана в пределах 1500-3000 мбар;
• потребление газа: не менее 0,1 нм 3/ч;
• герметичная конструкция, класс «А» по нормативу EN 88-2;
• быстродействие запорного клапана 1 сек.;
• фланцевый монтаж, DN 80, линейный тип соединения;
• горизонтальное или вертикальное размещение;
• срок службы: 40 лет.

Рекомендуемая ориентация в системе – пружина направлена вертикально вверх. При размещении регулятора в других положениях эксплуатационный ресурс сокращается.

Оснащенность

В состав комбинированного регулятора входят устройства безопасности:

• предохранительно-запорный клапан (ПЗК) для быстрого и герметичного запирания потока при недопустимом понижении/ повышении (или отсутствии) выходного давления;
• предохранительно-сбросной клапан (ПСК), выпускающий излишнее количество газа через специальное отверстие при превышении давления установленной величины.

В местах с плохой вентиляцией требуется предусмотреть отвод стравленного газа наружу.

Условия эксплуатации

Регулятор предназначен для эксплуатации в условиях внешних температур -40.+60 °C. Подходит для размещения в зонах 1 или 2 взрывоопасности. Не пригоден для работы в условиях окружающей среды, агрессивно воздействующей на материалы конструкции и уплотнений.

Достоинства:

• предохранительные клапаны, высокий уровень безопасности;
• стабильные параметры выходного давления;
• быстрое срабатывание запорного механизма;
• герметичная конструкция класса «А»;
• регулирование давления в широком диапазоне;
• адаптация к низкотемпературной эксплуатации;
• 2-летняя гарантия завода.

Линейка RBH
