Описание

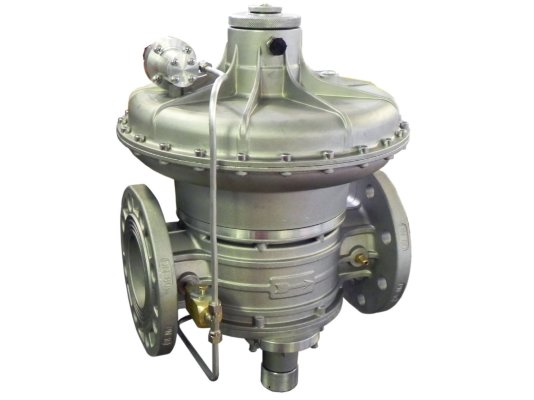

Регулятор давления газа Madas RBH32Z 130 встраивается в крупные промышленные системы редуцирования высокого давления газа. Снижает и автоматически поддерживает давление на постоянном уровне с учетом настройки пружины, независимо от расхода газа и изменения давления в магистрали. Входит в линейку комбинированных регуляторов, снабженных дополнительными устройствами безопасности. Рассчитан на максимальное давление в распределительной сети 6000 мбар.
Виды газа
Регулятор давления используется для метана, сжиженного газа, азота, воздуха и других неагрессивных сухих газов, соответствующих стандарту 5542-87. Доступны модификации для биогаза и агрессивных газов (маркировка в названии В и W).
Эксплуатационные и технические характеристики:
- комбинированный регулятор прямого действия;
- допустимое отклонение точности регулирования: ±10 %;
- давление перед регулятором: не выше 6000 мбар;
- давление на выходе: 2200-3000 мбар;
- давление срабатывания ПЗК: 2700-4200 мбар/ 1100-2600 мбар;
- настройка сбросного клапана в пределах 2500-3900 мбар;
- минимальный расход газа: 0,1 нм 3/ч;
- исполнение класса «А» герметичности по EN 88-2;
- закрытие отсечного клапана в течение 1 сек.;
- прямое (линейное) соединение, фиксация с помощью фланцев DN 32;
- монтаж в горизонтальной или вертикальной ориентации;
- рабочие температуры: -40.+60 °C;
- продолжительность эксплуатации: 40 лет.
Регулятор рекомендуется устанавливать пружиной вверх. В других положениях срок службы регулятора сокращается.
Оснащение и материалы конструкции
Комбинированный регулятор Madas RBH оснащен:
- предохранительно-запорным клапаном (ПЗК) для отсечения потока газа при превышении или недостаточности выходного давления, а также при отсутствии давления;
- предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления газа через сбросное отверстие;
- мембраной компенсации давления;
- пружиной с заданным диапазоном настройки давления.
Регулятор произведен из оцинкованной нержавеющей стали марки 430 F, штампованного алюминия, латуни ОТ-58, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука. На корпусе предусмотрены штуцеры для измерения давления.
Особенности установки
Место установки – зоны 1 или 2 взрывоопасности по ГОСТ. Регулятор не подходит для мест с агрессивной средой, разрушающей материалы конструкции.
Сфера применения
Регулятор давления служит для применения в узлах редуцирования давления промышленных газовых установок, на газорегуляторных пунктах, станциях распределения газа и других устройствах с высоким давлением и расходом газа.
Достоинства:
- стабильные выходные параметры давления;
- предохранительные клапаны для безопасной эксплуатации;
- широкий диапазон регулирования;
- быстрое срабатывание ПЗК ( 1 сек.);
- морозостойкая конструкция;
- высокий уровень герметичности;
- 2-летнее гарантийное обслуживание.
Cерия RBH
Регуляторы давления газа Madas серии RBH выпускаются с соединениями: Z – линейное, F, R – угловое, M – U-образное. Доступны разные диапазоны рабочего давления (в пределах 800-3000 мбар) и размеры соединений (DN 25 – DN 100).
