Описание

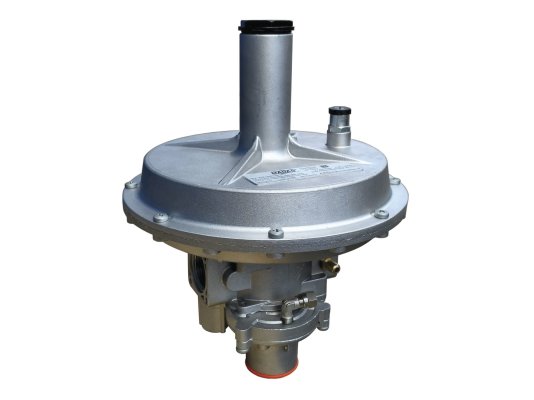

Регулятор давления газа Madas RGB04Z 140 снижает и поддерживает давление после себя на заданном уровне при изменяющемся давлении в магистрали и расходе газа. Предназначен для оснащения промышленного оборудования, работающего на некоррозийных газах. Рассчитан на давление в распределительной сети до 6 бар. Оснащен защитными клапанами для повышения безопасности эксплуатации и предотвращения сверхнагрузок.

Особенности комбинированных регуляторов «Мини»

Регулятор оснащен:

• предохранительно-запорным клапаном (ПЗК) для отсечения потока газа при недопустимом повышении или снижении давления, а также при отсутствии давления (ручной взвод);
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления при кратковременном скачке;
• штуцерами для присоединения внешнего импульса (диаметр 8 мм);
• регулирующей пружиной с предварительным сжатием.

Виды газа

Регулятор давления используется для работы с метаном, пропан-бутаном, азотом, воздухом и другими сухими неагрессивными газами по госстандарту 5542-87.

Технические и эксплуатационные характеристики:

• комбинированный регулятор с устройствами безопасности;
• входное давление: максимум 6000 мбар;
• неравномерность регулирования ±10%;
• настройка рабочего давления в диапазоне 50-95 мбар;
• давление срабатывания ПЗК: 10-30 мбар/ 60-140 мбар;
• диапазон давления сбросного клапана: 57-175 мбар;
• срабатывание запорного клапана в течение 1 сек.;
• прямое (линейное) соединение, резьба Rp 1;
• пропускная способность (минимум/ максимум): 0,1 нм 3/ч/ 300 нм 3/ч;
• диапазон рабочих температур: -40.+60 °C;
• ресурс эксплуатации: 40 лет.

Место размещения

Комбинированный регулятор Madas RBC подходит для эксплуатации в помещениях зоны 1 или 2 взрывоопасности. Конструкция не пригодна для установки в местах с агрессивной средой, вызывающей разрушение металлических частей и уплотнительного материала.

Монтаж

Предусмотрено горизонтальное или вертикальное размещение в системе. Рекомендуется устанавливать регулятор пружиной вверх, иначе сокращается эксплуатационный ресурс. В закрытых помещениях стравленный газ необходимо выводить наружу.

На регулятор «Мини» обязательно монтируется внешний импульс. В комплектацию включен штуцер под трубку O8 в блоке ПЗК. Размер выходной трубы должен быть не менее DN 32. Для правильного позиционирования регулятора на корпус нанесена стрелка, совмещаемая с направлением течения газа.

Область применения

Регулятор давления применяется в промышленных газоредуцирующих и газораспределительных установках и другом газовом оборудовании со средним расходом газа.

Достоинства:

• встроенные защитные клапаны для безопасного регулирования;
• постоянное выходное давление газа независимо от давления подачи и расхода;
• быстрое срабатывание запорного механизма;
• вариативность монтажного положения;
• возможность низкотемпературной эксплуатации;
• 2-летняя заводская гарантия.

Регуляторы давления газа Madas RGB сертифицированы по стандарту EN 88-2.
