Описание

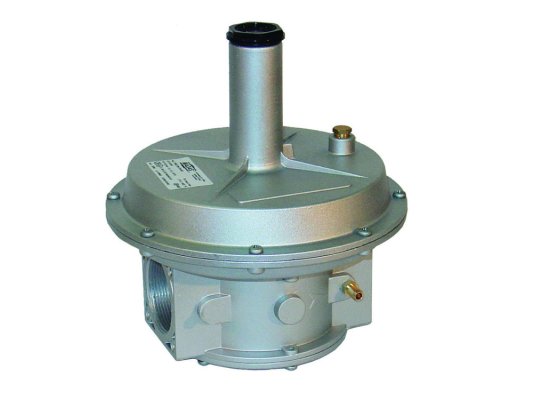

Регулятор давления газа Madas RCS050000 160 предназначен для сборки промышленных газовых установок средней и высокой мощности. Оснащен усиленной мембраной. Регулирует давление подачи на горелку с учетом настройки пружины. Сертифицирован по европейскому стандарту EN 88-2. Для повышения безопасности и защиты трубопровода от чрезмерных нагрузок снабжен предохранительно-сбросным клапаном. Выдерживает входное давление до 6 бар.
Применение
Регулятор Madas серии RCS понижает и поддерживает давление перед горелкой на заданном уровне независимо от давления в магистрали. Подходит для систем, работающих с природным, бытовым, сжиженным газом и другими неагрессивными газообразными средами по ГОСТ 5542-87.
Рабочие и эксплуатационные характеристики:
- конструкция класса «А» герметичности в соответствии со стандартом EN 88-2;
- настройка давления на выходе из регулятора в пределах 150-350 мбар;
- давление перед регулятором: не более 6000 мбар;
- диапазон настройки давления срабатывания сбросного клапана: 175-470 мбар;
- резьбовые соединения для интеграции в систему, Rp 1 1/4;
- температурные ограничения: -40.+60 °C;
- допустимая температура на поверхности корпуса: не более +60 °C;
- установка в вертикальном или горизонтальном положении;
- требование к месту размещения: зона 1 взрывоопасности по ГОСТ Р 51330.9-99;
- замена мембраны – через 5 лет, пружины – через 20 лет;
- стрелка на корпусе для правильного позиционирования при монтаже (по ходу потока);
- эксплуатационный ресурс: 40 лет до полной замены.
Основные элементы конструкции
Регулятор поставляется со встроенным предохранительно-сбросным клапаном, который служит для выпуска небольшого количества газа при избыточном давлении. Настройка параметров пружины и сбросного клапана осуществляется с помощью калибровочных винтов.
Регулятор оснащен усиленной мембраной для работы в системах с высоким давлением. Линейка RCS не комплектуется фильтром грубой очистки (доступны аналогичные модели с фильтром FCS).
Регулятор собран в коррозиестойком алюминиевом корпусе. Детали и уплотнения произведены из латуни ОТ-58, оцинкованной нержавеющей стали, алюминия 11S, нержавеющей стали марки 430 F, штампованного алюминия, бутадиен-нитрильного каучука. За счет газонепроницаемых свойств NBR-каучука исключены утечки газа.
Важно учесть! Конструкция регулятора не рассчитана на размещение в местах с окружающей средой, агрессивно воздействующей на материал корпуса, деталей и уплотнений.
Достоинства:
- надежная конструкция для систем с входным давлением до 6 бар;
- герметичное исполнение, класс «А» по европейским стандартам;
- оснащение усиленной мембраной;
- стабильные выходные параметры давления;
- предохранительно-сбросной клапан, защита газопровода от перегрузок;
- установка на горизонтальной и вертикальной трубе;
- стойкость к низким температурам;
- 40-лет службы до полной замены.
. В каталоге доступны регуляторы с различными диапазонами пружины, комплектацией и вариантами соединения.
