Описание

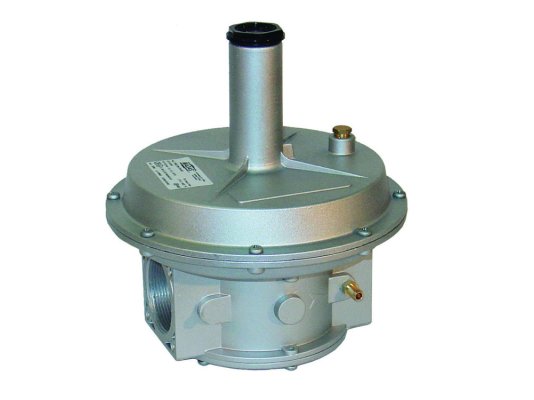

Регулятор давления газа Madas RCS050000 170 благодаря усиленной мембране подходит для работы с высоким давлением рабочей среды. Стабилизирует и поддерживает давление на заданном уровне с учетом настройки пружины. При избыточном давлении встроенный сбросной клапан стравливает небольшой объем газа, снижая нагрузку на трубопровод. Регулятор применяется в промышленных топочных установках с давлением газа на горелку до 500 мбар и входным давлением до 6 бар. Сертифицирован по европейским стандартам EN 88-2.

Рабочая среда

Регулятор Madas серии RCS предназначен для оснащения систем, работающих с природным, бытовым, сжиженным газом, воздухом и другой неагрессивной газообразной средой по ГОСТ 5542-87.

Рабочие и эксплуатационные характеристики:

• исполнение класса «А» герметичности по EN 88-2;
• рабочий диапазон выходного давления: 300-500 мбар;
• давление перед регулятором: не более 6000 мбар;
• диапазон настройки давления срабатывания сбросного клапана: 345-620 мбар;
• интеграция в систему через резьбовые соединения Rp 1 1/4;
• операционные температуры: -40.+60 °C;
• температура на поверхности корпуса: максимум +60 °C;
• размещение в системе в вертикальном или горизонтальном положении;
• место установки: зона 1 взрывоопасности по ГОСТ Р 51330.9-99;
• периодичность замены мембраны: каждые 5 лет, пружины – через 20 лет;
• стрелка, нанесенная на корпус, для правильной сборки (направляется к горелке);
• ресурс службы: 40 лет до полной замены.

Основные элементы конструкции

В состав регулятора давления входит:

• предохранительно-сбросной клапан, предназначенный для выброса малого количества газа при избыточном давлении;
• усиленная мембрана для безопасной и эффективной работы в системах с высоким давлением;
• пружина регулирования выходного давления;
• компенсационная мембрана;
• предохранительная мембрана.

Предусмотрено соединение для внешнего импульса G 1/8, встроенный импульс. Регуляторы серии RCS поставляются без встроенного фильтра (модели с фильтром – FCS).

Корпус регулятора – алюминиевый. Детали произведены из латуни ОТ-58, оцинкованной нержавеющей стали, нержавеющей стали марки 430 F, штампованного алюминия, алюминия 11S. Уплотнения из газонепроницаемого NBR-каучука исключают вероятность утечек газа.

Важно учесть! Регулятор нельзя устанавливать в местах, где внешняя среда может разрушить металлические детали и уплотнения.

Достоинства:

• усиленная мембрана для больших нагрузок;
• стабильные выходные параметры давления;
• широкий спектр применения (для систем с давлением до 6 бар);
• герметичность класса «А» по европейским стандартам;
• оснащение сбросным клапаном, доп. защита газопровода от перегрузок;
• монтаж на горизонтальной или вертикальной трубе;
• возможность эксплуатации при низких температурах, до -40°C;
• 40-летняя служба до полной замены.

Гарантия производителя на регуляторы давления газа Madas – 2 года.. В каталоге доступны регуляторы с различными диапазонами пружины, комплектацией и вариантами соединения.
