Описание

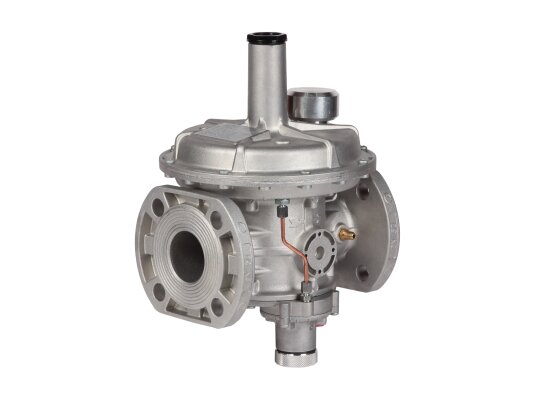

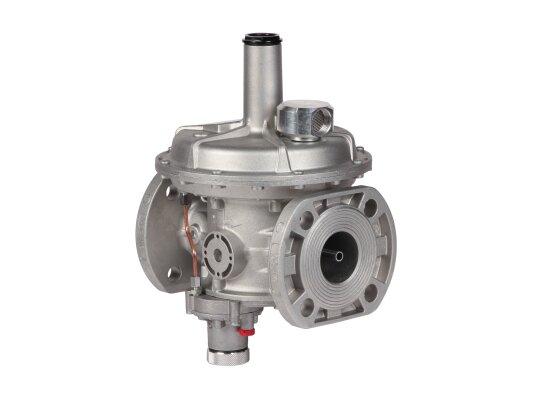

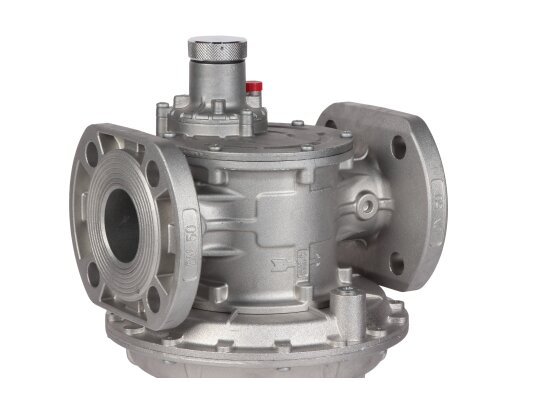

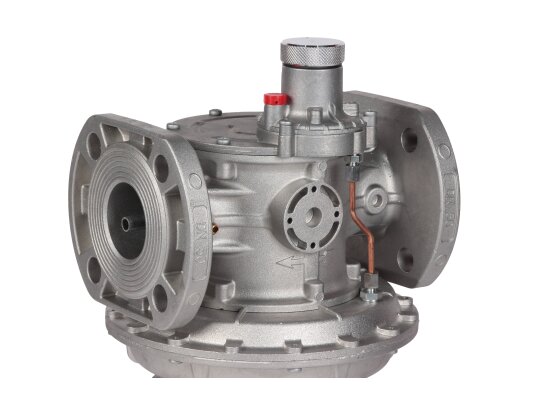

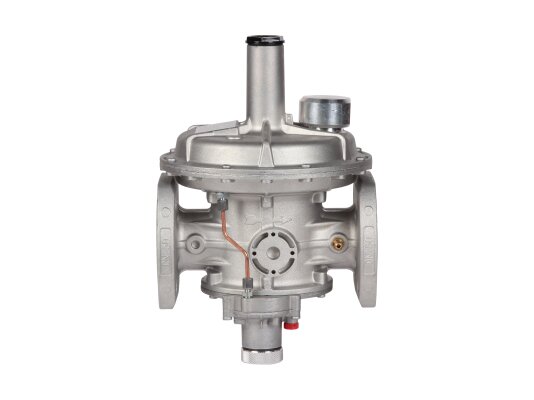

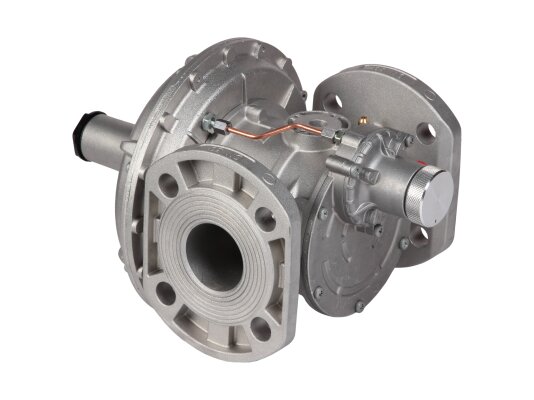

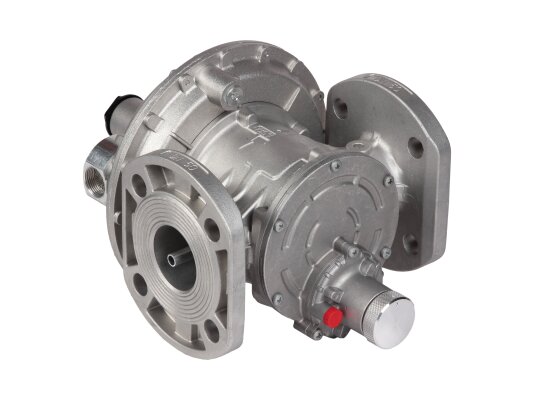

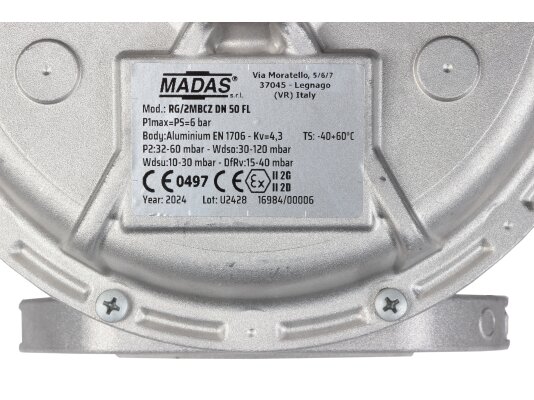

Регулятор давления газа Madas RBC50Z R130 объединяет несколько устройств в одной конструкции. Оснащен защитными клапанами для повышения уровня безопасности при редуцировании высокого давления (до 6 бар). Серия «Компакт» отличается более высокой точностью регулирования, уменьшенным размером седла и сниженной пропускной способностью в сравнении со стандартными моделями RB.

Особенности конструкции и комплектации

• Регулятор давления Madas RBC50Z оснащен:

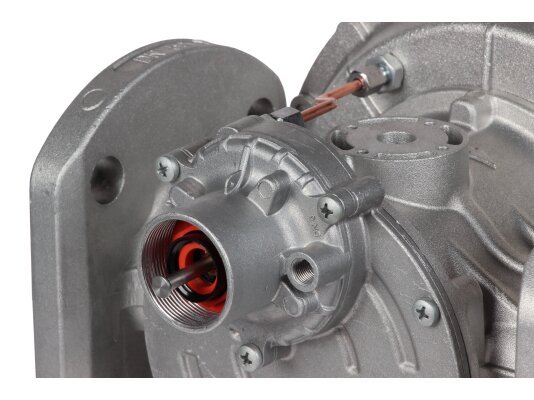

• предохранительно-запорным клапаном (ПЗК), срабатывающим на недопустимое повышение или понижение давления (или отсутствие давления) отсечкой потока;

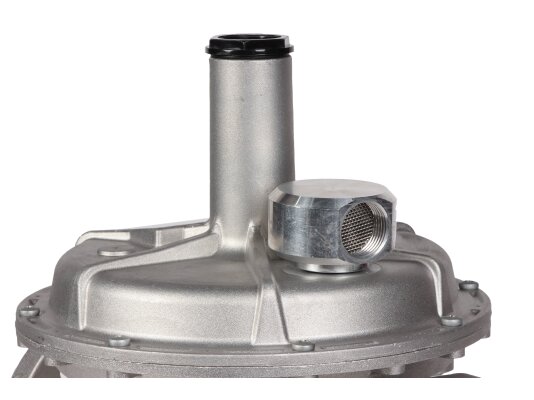

• предохранительно-сбросным клапаном (ПСК) для сброса избыточного количества газа;
• уменьшенным седлом (O 15 мм).

Опционально доступен индикатор положения для вывода сигнала ПЗК на диспетчерский пульт.

Область применения

Комбинированный регулятор «Компакт» подходит для любых неагрессивных газов (метан, сжиженный газ и другие сухие газы по нормам ГОСТ 5542-87). Для биогаза и агрессивных газов производятся специальные версии (исполнение В и W).

Регуляторы давления Madas RBC используются в промышленных и бытовых системах потребления газа. Понижают входное давление до заданной величины и обеспечивают стабильные выходные параметры независимо от перепадов давления в магистрали.

Основные параметры:

• комбинированный регулятор прямого действия с компактным седлом;
• максимальное давление перед регулятором: 6000 мбар;
• исходящее давление: 32-60 мбар, точность регулирования ±5%;
• параметры срабатывания запорного клапана: 10-30 мбар/ 30-90 мбар;
• настройка сбросного клапана в диапазоне: 36-100 мбар;
• точность работы ПСК/ ПЗК: ±5%/ ±10%;
• уровень герметичности конструкции: класс «А» по стандарту EN 88-2;
• пропускная способность: от 0,1 до 480 нм 3/ч;
• отсечка потока предохранительно-запорным клапаном в течение 1 сек.;
• фланцевый способ присоединения, DN 50;
• прямое (линейное) соединение;
• допустимые эксплуатационные температуры: -40.+60 °C;
• горизонтальный и вертикальный монтаж (рекомендуется пружиной вверх);
• срок эксплуатации регулятора: 40 лет.

Условия размещения

Регулятор давления Madas RBC может устанавливаться внутри помещений и на открытом воздухе (под навесом, козырьком) при условии соответствия требованиям к зоне 1 или 2 взрывоопасности. Не подходит для эксплуатации в местах, где окружающая среда агрессивно воздействует на материалы конструкции и уплотнения.

При установке регулятора в помещениях с ограниченным притоком свежего воздуха следует предусмотреть отвод стравленного газа наружу.

Обязательное обслуживание

Каждые полгода рекомендуется проверять выходное давление и пределы срабатывания ПЗК, ПСК. Мембраны регулятора и ПЗК подлежат замене каждые 5 лет службы, пружины – через 20 лет.

Достоинства:

• комбинированная конструкция с защитными устройствами (ПЗК, ПСК);
• регулирование давления с высокой точностью;
• стабильное выходное давление газа при изменениях давления в сети;
• высокий уровень герметичности конструкции;
• быстрое срабатывание отсечного клапана ( 1 сек.);
• возможность уличной эксплуатации (под навесом, козырьком);
• адаптация к низкотемпературной эксплуатации.

У нас можно купить регуляторы давления газа Madas и другие комплектующие для оснащения промышленных и бытовых установок.
