Описание

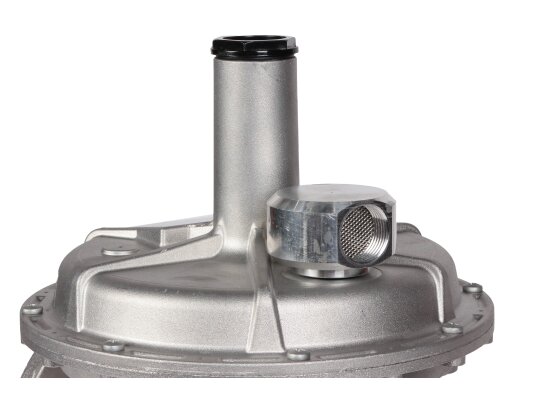

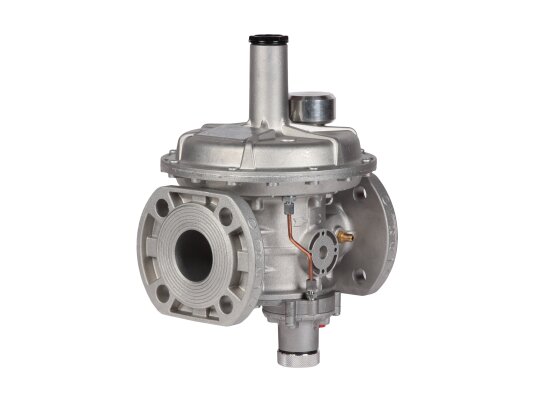

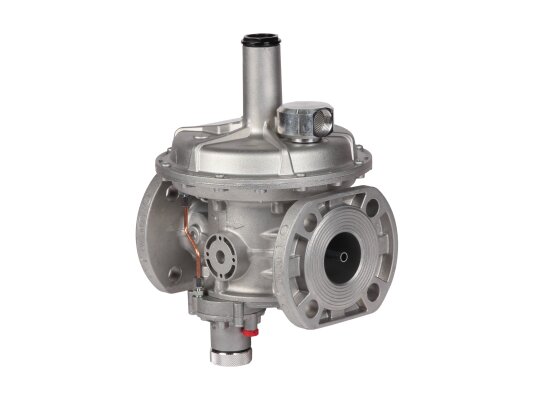

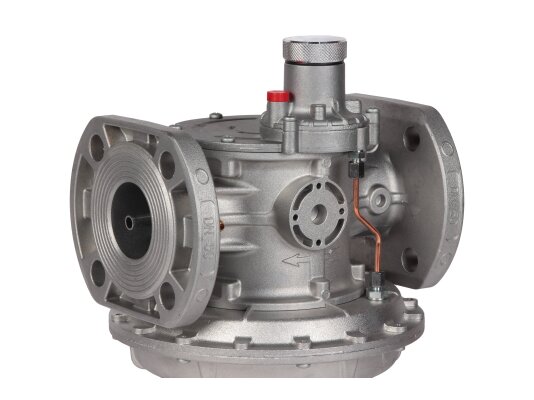

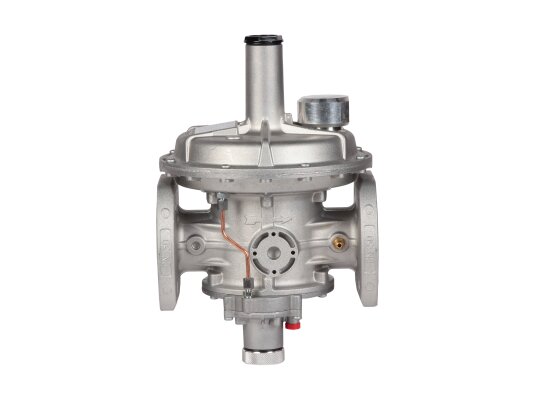

Регулятор давления газа Madas RBC50Z R140 используется в системах редуцирования давления неагрессивного сухого газа с давлением в распределительной сети до 6 бар. Входит в линейку комбинированных устройств «Компакт» с уменьшенным размером седла и сниженной пропускной способностью по сравнению со стандартными моделями RB. Оснащен устройствами безопасности для защиты от аварийных ситуаций и снижения нагрузки на трубопровод. Стабилизирует и поддерживает выходное давление на установленном уровне при изменяющемся давлении на входе.

Виды газа

Регулятор рассчитан на работу с природным газом, пропан-бутаном, азотом, воздухом и другой неагрессивной газообразной средой, соответствующей стандарту 5542-87 (только сухие чистые газы). Доступны специальные модификации для биогаза и агрессивных газов (с маркировкой В и W).

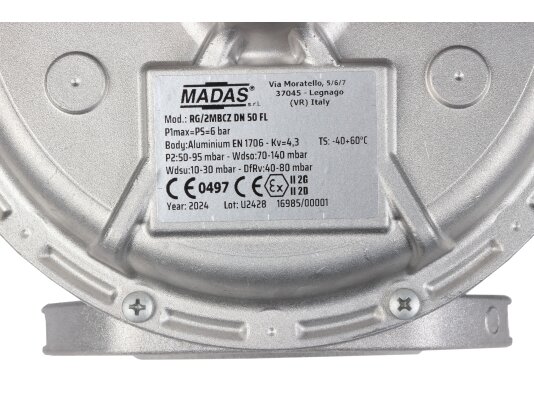

Характеристики:

• комбинированное устройство прямого действия;
• компактный размер седла, диаметр 15 мм;
• давление перед регулятором: не более 6000 мбар;
• класс «А» герметичности по стандартам EN 88-2, работа без утечек;
• пропускная способность: от 0,1 до 480 нм 3/ч;
• настройка выходного давления от 50 до 95 мбар, точность регулирования ±5%;
• диапазоны срабатывания запорного клапана: 35-110 мбар/ 60-140 мбар;
• настройка сбросного клапана в пределах: 57-175 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• отсечка потока газа запорным клапаном в течение 1 сек.;

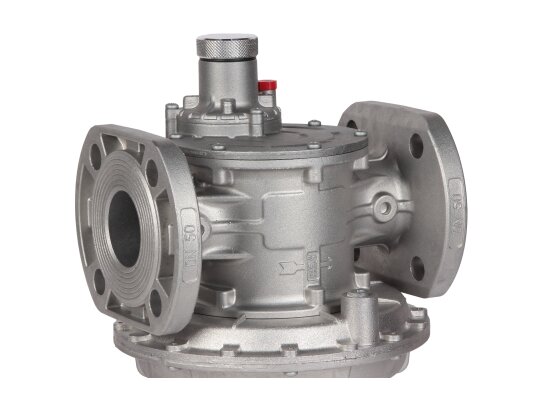

• фланцевые соединения DN 50 для монтажа в систему;
• прямое (линейное) соединение;
• ориентация: горизонтальная или вертикальная (предпочтительно вверх пружиной);
• эксплуатация при температурах окружающей среды: -40.+60 °C;
• установка в местах, соответствующих зоне 1 или 2 взрывоопасности по ГОСТ;
• основные узлы, требующие замены: мембрана регулятора, мембрана ПЗК, пружины;
• средний срок службы регулятора: 40 лет.

Основные комплектующие

Комбинированный регулятор «Компакт» оснащен:

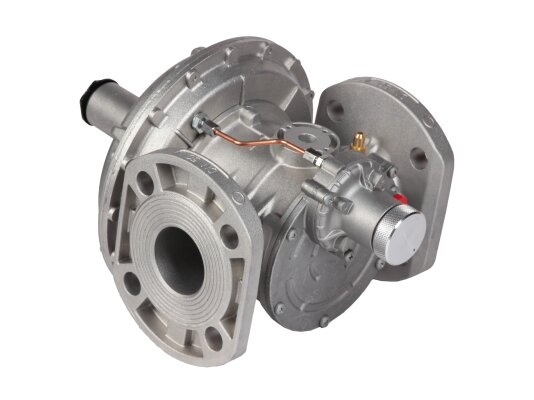

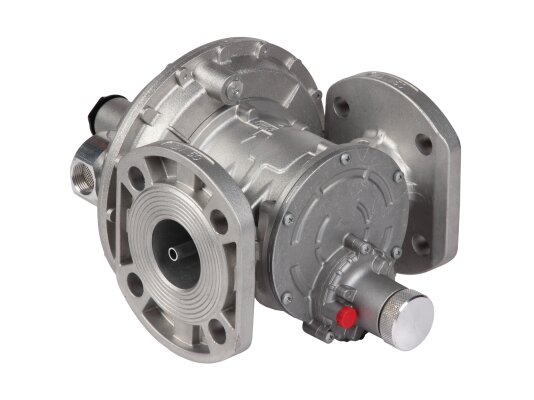

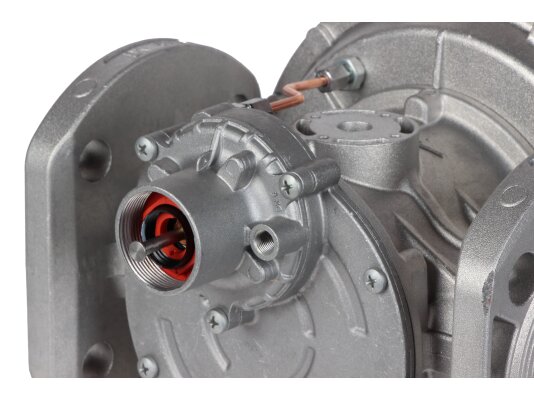

• предохранительно-запорным клапаном (ПЗК), прекращающим подачу газа потребителю при недопустимом понижении или повышении контролируемого давления. Повторный запуск осуществляется вручную после устранения причин, вызвавших аварийное срабатывание ПЗК;
• предохранительно-сбросным клапаном (ПСК), который выпускает избыточное количество газа через отверстие сброса при превышении установленных параметров давления.

Для отслеживания закрытого положения ПЗК рекомендуем установить индикатор (опция).

При установке регулятора в местах с ограниченным поступлением свежего воздуха стравленный клапаном газ должен отводиться наружу.

Место эксплуатации

Комбинированный регулятор линейки «Компакт» подходит для установки в помещениях и на улице. При размещении на открытом воздухе следует предусмотреть защиту от атмосферных осадков. Регулятор не пригоден для эксплуатации в местах, где окружающая среда содержит агрессивные вещества, способные вызвать разрушение материалов конструкции.

Регулярное техобслуживание

Регулятор давления рассчитан на 40-летнюю службу при своевременном ТО и замене нагружаемых деталей. Заменяемые узлы: рабочая мембрана, мембрана ПЗК и пружины (срок замены – через 5 лет и 20 лет).

Достоинства:

• точное регулирование выходного давления;
• комбинированное устройство с запорным и сбросным клапанами;
• стабильное выходное давление газа при колебаниях давления в магистрали;
• быстрое срабатывание отсечного клапана;
• безопасная эксплуатация при низких температурах воздуха;
• отсутствие утечек, высокий уровень герметичности;
• размещение на горизонтальном и вертикальном трубопроводе;
• 2-летняя гарантия завода.

У нас можно купить регуляторы давления газа Madas с различными соединительными параметрами и настройками давления, стандартной или усиленной мембраной. Вся актуальная линейка регуляторов давления представлена в каталоге.
