Описание

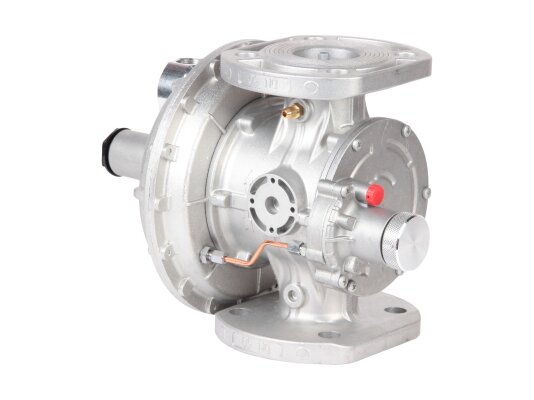

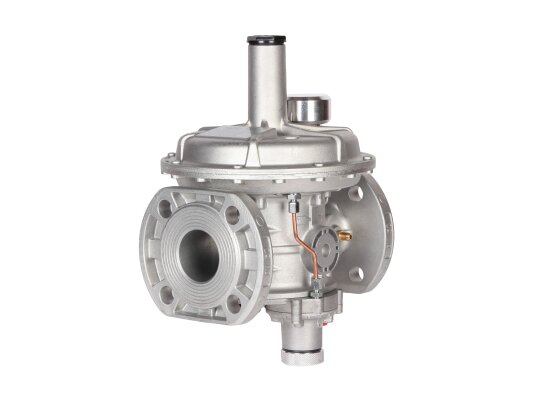

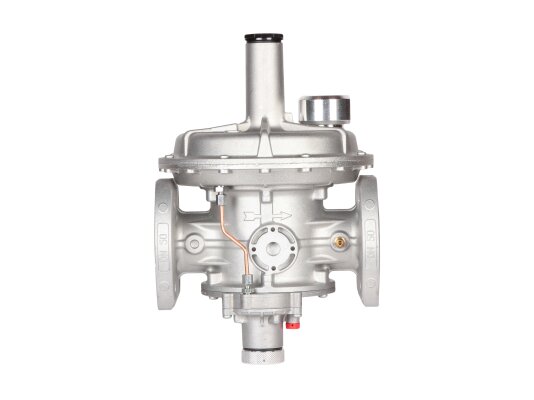

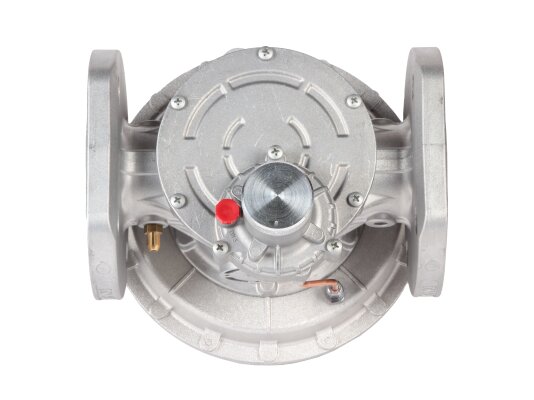

Регулятор давления газа Madas RB50Z R150 устанавливается в системы с высоким входным давлением (до 6000 мбар) для понижения и поддержания выходного давления на установленном уровне при колебаниях в сети и/или изменениях расхода. Для безопасной работы при неконтролируемых скачках давления предусмотрен предохранительно-запорный клапан, прекращающий подачу газа потребителю. В состав регулятора также входит предохранительно-сбросной клапан для выпуска избыточного давления.

Рабочая среда

Комбинированный регулятор давления Madas RB подходит для любых газов, отвечающих госстандарту 5542-87 (метан, пропан, бутан, воздух, другие неагрессивные сухие газы). По запросу доступны модификации для биогаза после уточнения состава.

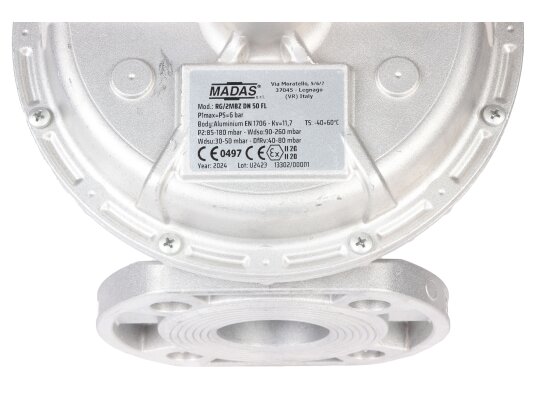

Основные параметры:

• регулятор прямого действия комбинированного типа;
• давление на входе в регулятор: максимум 6000 мбар;
• пружина регулирования давления с диапазоном 85-180 мбар;
• настройка ПЗК: 35-110 мбар/ 100-260 мбар;
• задание давления срабатывания ПСК в пределах: 98-260 мбар;
• отсутствие утечек, класс «А» герметичности конструкции по EN 88-2;
• минимальная пропускная способность: 0,1 нм 3/ч;
• закрытие клапана безопасности ПЗК в течение 1 сек.;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;

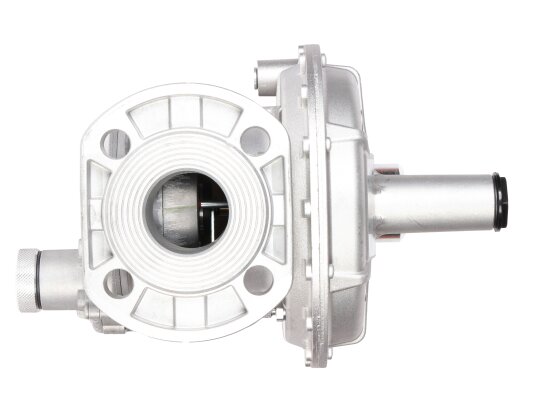

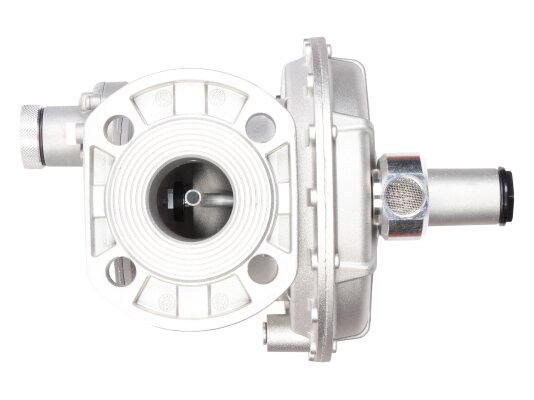

• конструкция с фланцевыми соединениями DN 50;
• прямое (линейное) соединение;
• диапазон температур эксплуатации: -40.+60 °C;
• ресурс регулятора: 40 лет.

Комплектующие и материалы

Регулятор давления газа Madas RB50Z произведен из латуни ОТ-58, алюминия 11S, стекловолокна с 30% нейлона, оцинкованной нержавеющей стали, штампованного алюминия, NBR-каучука.

Оснащен предохранительно-запорным клапаном, отсекающим поток газа при избыточном/ недостаточном давлении (или отсутствии давления), и предохранительно-сбросным клапаном для стравливания избыточного количества газа.

В состав комбинированного устройства входят компенсационная, рабочая и предохранительная мембраны. Опционально можно установить индикатор положения ПЗК.

Размещение

Регулятор может устанавливаться в помещениях и на улице, при условии защиты от осадков, обледенения, конденсации. Пригоден для зон 1 или 2 взрывоопасности по ГОСТ. Не подходит для эксплуатации в местах с внешней средой, которая агрессивно воздействует на металлические детали и материал уплотнений, вызывая их порчу и разрушение.

Монтаж

Варианты установки: на горизонтальный и вертикальный трубопровод. Рекомендуемое положение пружины – вертикально вверх. При других положениях рабочий ресурс регулятора сокращается.

Сфера применения

Регуляторы давления Madas RB используются в газорегуляторных пунктах, станциях газораспределения, узлах редуцирования давления и других установках сферы коммунальной и промышленной подачи газа.

Достоинства:

• точное, стабильное регулирование давления газа;
• встроенный ПЗК для отсечки потока при недопустимо высоком/ низком давлении;
• быстрое срабатывание предохранительно-запорного клапана;
• оснащение предохранительно-сбросным клапаном;
• адаптация для эксплуатации на улице и при температурах до -40 °C;
• вариативность монтажного положения;
• 2 года гарантии завода.

Другие модели серии RB

Регуляторы давления газа Madas RB представлены широкой линейкой: с фланцевыми и резьбовыми соединениями, разными диапазонами выходного давления и комплектацией, специальные версии для биогаза. Обращайтесь, чтобы узнать больше.
