Описание

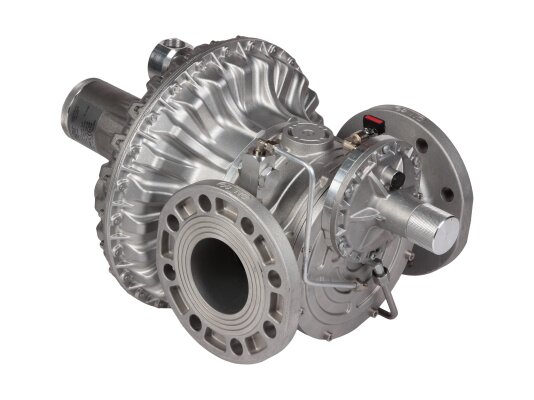

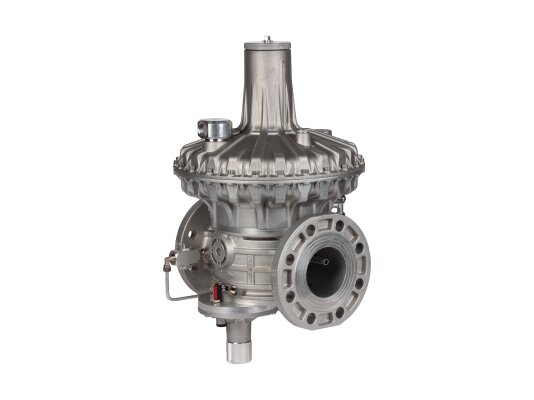

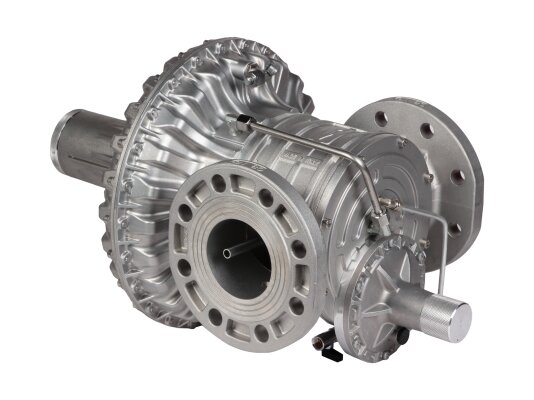

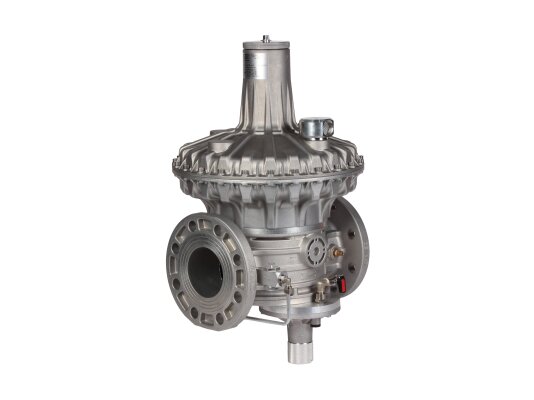

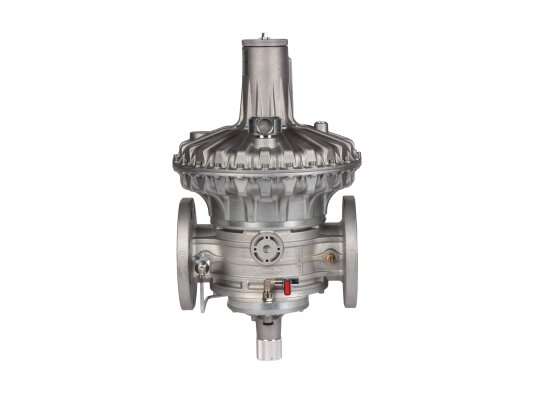

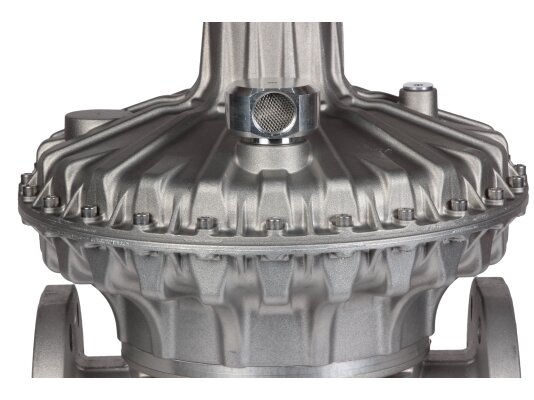

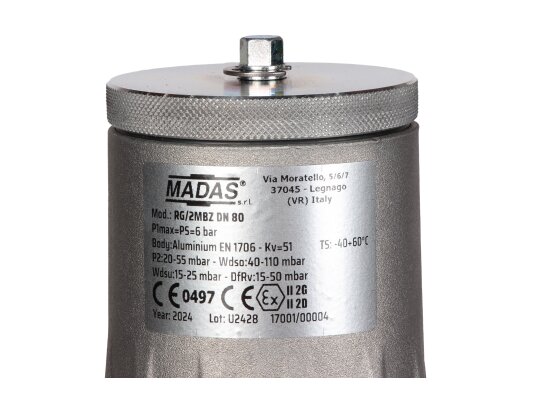

Регулятор давления газа Madas RB09Z 120 встраивается в крупные промышленные системы редуцирования давления газа с давлением в сети до 6 бар. Оснащен защитными устройствами для безопасной эксплуатации газопотребляющего оборудования. Служит для понижения входного давления и поддержания его на заданном уровне независимо от изменений во входящей магистрали.

Виды газа

Регулятор Madas RB09Z используется для природного, сжиженного газа и других неагрессивных газов, отвечающих требованиям госстандарта 5542-87 (только сухие газы). Версии для биогаза предоставляются под заказ.

Основные характеристики:

• комбинированный регулятор прямого действия;
• давление на входе в регулятор: не более 6000 мбар;
• настройка давления после регулятора в пределах 20-55 мбар;
• диапазоны настройки ПЗК: 60-260 мбар/ 15-70 мбар;
• срабатывание сбросного клапана от 57 до 180 мбар;
• класс точности регулятора: P2 (AC) ±10%;
• минимальный расход газа: 0,1 нм 3/ч;
• конструкции класса А герметичности по нормам EN 88-2;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• время закрытия отсечного клапана: 1 секунды;
• фланцевый способ присоединения, размер фланцев DN 80;
• прямое (линейное) соединение;
• пропускная способность: до 4500 нм 3/ч;
• эксплуатационные температуры (окружающий воздух): -40.+60 °C;
• периодичность замены: мембраны регулятора и ПЗК – раз в 5 лет, пружины – через 20 лет;
• срок службы регулятора при соблюдении сроков ТО и замены деталей: 40 лет.

Встроенные устройства безопасности

Регулятор укомплектован:

• предохранительно-запорным клапаном (ПЗК), который реагирует на чрезмерное повышение и понижение давления перекрытием потока газа (срабатывает также при нулевом давлении);
• предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления, защиты трубопровода от перегрузок.

Для помещений с плохим вентилированием требуется предусмотреть отвод газа, выпущенного ПСК, наружу.

Повторный запуск регулятора выполняется вручную после устранения причин, вызвавших недопустимое повышение/ понижение давления.

Опция: индикатор положения ПЗК для контроля работы запорного клапана.

Место установки

Комбинированный регулятор давления размещается в помещениях и на улице (зоны 1 или 2 взрывоопасности). Не допускается попадание на корпус осадков, влаги, обледенение, использование в местах с агрессивной средой, способной разрушить металлические элементы конструкции и материал уплотнений.

Монтаж

Возможные варианты монтажа: на горизонтальный (пружина направлена строго вверх, рекомендуется) и вертикальный трубопровод. При установке регулятора в других положениях, отличных от рекомендуемого, срок его службы сокращается.

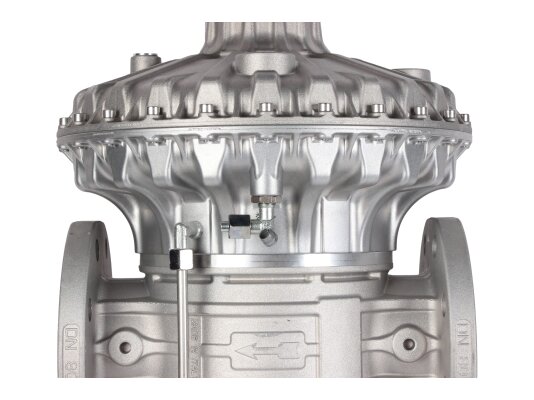

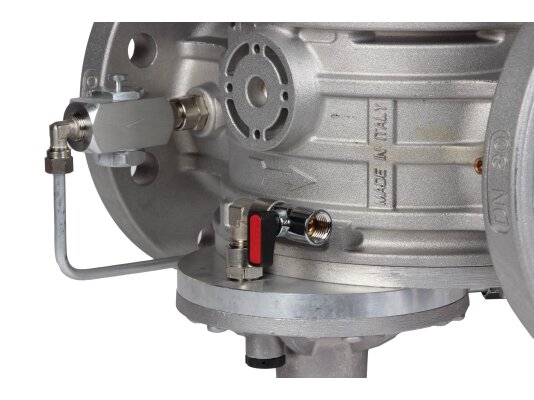

На корпус нанесена стрелка, указывающая ход потока (к потребителю). Настройка давления регулятора и клапанов выполняется под контролем манометра.

Сфера применения

Регуляторы давления Madas RB предназначены для оснащения крупных промышленных установок, функционирующих на газе. Встраиваются в узлы редуцирования давления, газорегуляторные пункты, станции газораспределения, используются на различных объектах газоснабжения с большим расходом.

Обслуживание

Каждые полгода требуется замерять выходное давление и давление срабатывания ПЗК/ ПСК. Замену основных деталей следует выполнять каждые 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружины).

Достоинства:

• высокая пропускная способность;
• стабильное давление газа на выходе при изменяющемся входном давлении;
• использование в системах с высоким давлением в магистрали, до 6 бар;
• комбинированная конструкция, защитные устройства (клапаны ПЗК и ПСК);
• быстрое срабатывание ПЗК (перекрытие потока газа);
• исполнение для низкотемпературного использования;
• установка в горизонтальном и вертикальном положении;
• возможность уличной эксплуатации;
• 24 месяца гарантийного сервисного обслуживания.

В линейке Madas RB представлены модели с фланцевым и резьбовым присоединением, разными диапазонами настройки выходного давления, различной комплектацией. .
