Описание

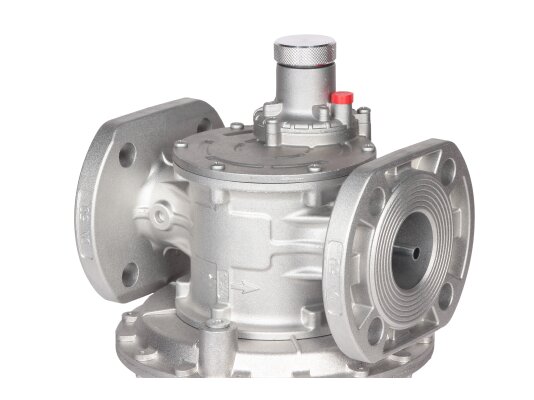

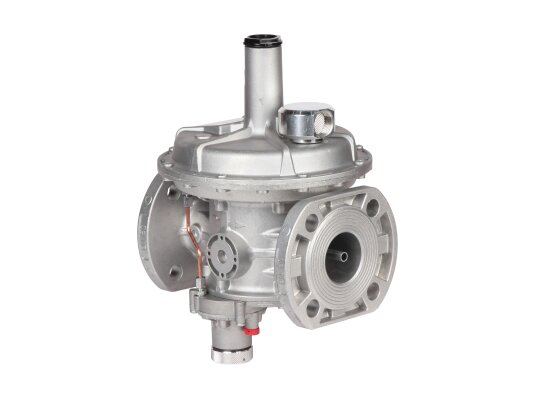

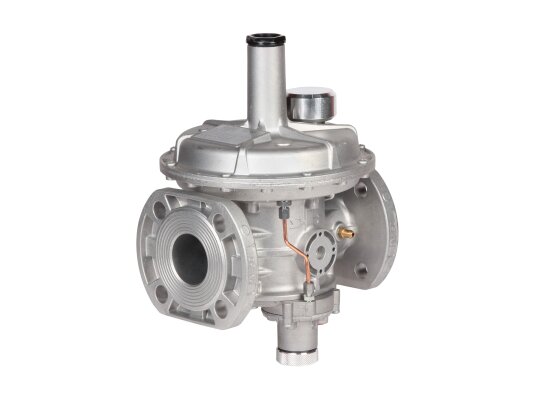

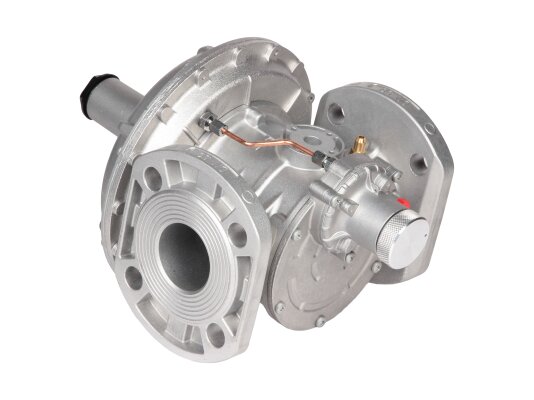

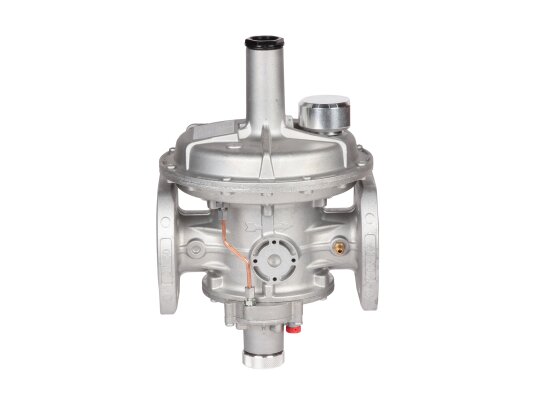

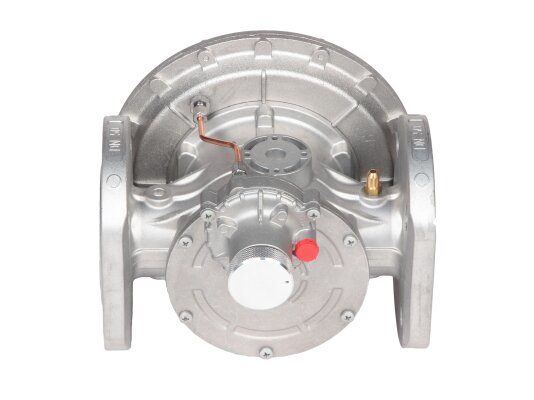

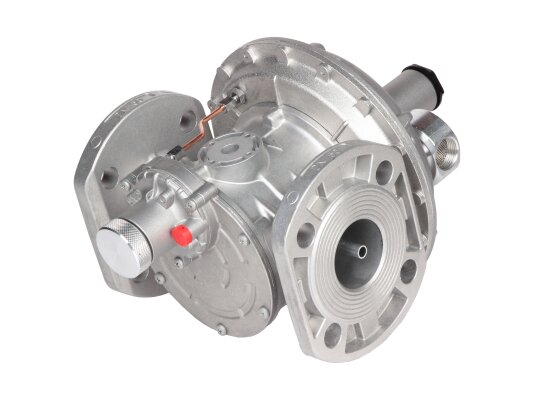

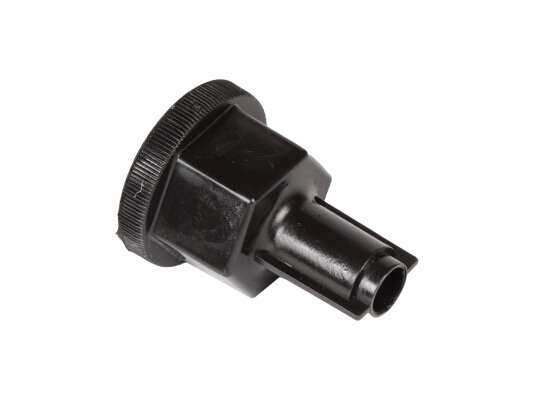

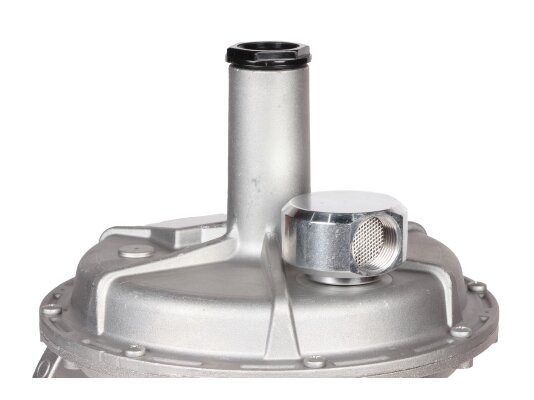

Регулятор давления газа Madas RB50Z R140со встроенным ПЭК и ПСК безопасно понижает высокое входное давление и поддерживает на необходимом уровне при изменении давления в магистрали и/ или расхода. Служит для применения в промышленных газопотребляющих установках. Оснащен защитными устройствами для предотвращения перегрузки на систему и риска возникновения аварийных ситуаций. Рассчитан на максимальное давление на входе 6 бар.

Особенности комплектации регулятора Madas RB50Z

Регулятор давления укомплектован:

• предохранительным запорным клапаном (ПЗК), перекрывающим подачу газа потребителю при непредвиденном превышении или понижении выходного давления, а также при нулевом давлении;
• предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления через специальное отверстие.

Опционально можно докупить индикатор закрытого положения ПЗК.

В случает закрытия подачи газа запорным клапаном регулятор повторно запускается вручную после устранения причин, вызвавших аварийную защиту.

При установке регулятора давления в помещениях с недостаточным притоком воздуха следует предусмотреть отвод газа, стравленного сбросным клапаном, наружу.

Применение

Комбинированный регулятор давления RB50Z подходит для любых газов, соответствующих госстандарту 5542-87 (метан, сжиженный газ, воздух, азот и другие неагрессивные сухие газы). По запросу возможно исполнение для биогаза.

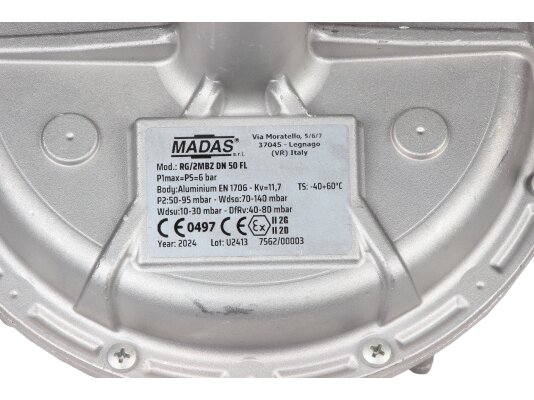

Основные параметры:

• входное давление: не более 6000 мбар;
• рабочий диапазон регулировки давления: 50-95 мбар;
• настройка предохранительно-запорного устройства: 10-30 мбар/ 60-140 мбар;
• пределы срабатывания предохранительно-сбросного клапана: 57.175 мбар;
• минимальный расход газа: 0,1 нм 3/ч;
• максимальная пропускная способность: 1500 нм 3/ч;
• сертификат соответствия стандарту EN 88-2, герметичность класса «А»;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• время срабатывания ПЗК 1 сек.;
• модификация с фланцевым соединением DN 50;
• прямое (линейное) соединение;
• эксплуатационные температуры: от -40 до +60 °C;
• регулярность контроля выходного давления, работы ПЗК/ ПСК: 2 раза в год;
• замена рабочей мембраны, мембраны ПЗК каждые 5 лет, пружины – через 20 лет;
• 40-летний ресурс эксплуатации.

Материалы конструкции

Комбинированный регулятор собран в алюминиевом корпусе. Конструкция произведена из материалов, стойких к составу газообразной среды, перепадам температур, высокому давлению: оцинкованной нержавеющей стали, алюминия 11S, латуни ОТ-58, штампованного алюминия, стекловолокна с 30% нейлона. Материал уплотнителей – газонепроницаемый NBR-каучук.

Эксплуатационные условия

Регулятор давления газа может размещаться в помещениях и на открытом воздухе. При уличной эксплуатации не допускается попадание на корпус атмосферных осадков (дождя, снега и пр.). Требование к месту установки: зона 1 или 2 взрывоопасности.

Обратите внимание! Регулятор не подходит для использования в условиях внешней среды, агрессивно воздействующей на конструктивные элементы.

Варианты монтажного положения

Регулятор встраивается в систему горизонтально или вертикально с пружиной, направленной вверх (рекомендуемая ориентация). При размещении регулятора с другим расположением пружины рабочий ресурс сокращается.

Достоинства:

• постоянное выходное давление газа при колебаниях давления в магистрали;
• встроенные защитные устройства (ПЗК и ПСК);
• быстрое срабатывание предохранительно-запорного клапана ( 1 сек.);
• возможность уличной эксплуатации;
• стойкость к низкотемпературному воздействию;
• монтаж на горизонтальный и вертикальный трубопровод;
• 2-летний срок гарантии.

Серия Madas RB

Доступны регуляторы давления газа Madas для различных применений. В серию RB входят регуляторы с фланцевыми и резьбовыми соединениями, различными диапазонами выходного давления, с ПСК/ без ПСК, стандартной или усиленной мембраной, индикатором положения ПЗК, встроенным шумоглушителем, специальные версии для биогаза.
