Описание

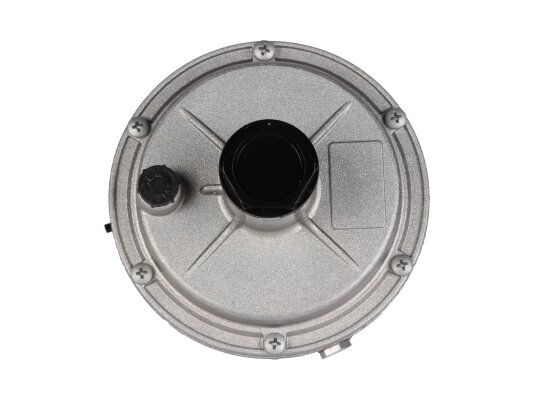

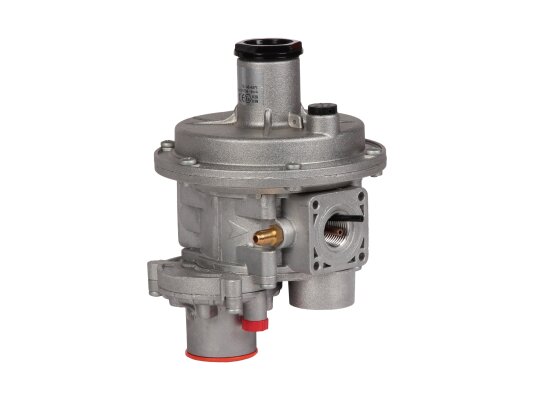

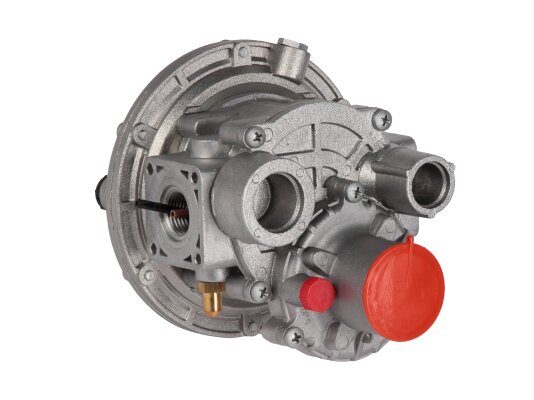

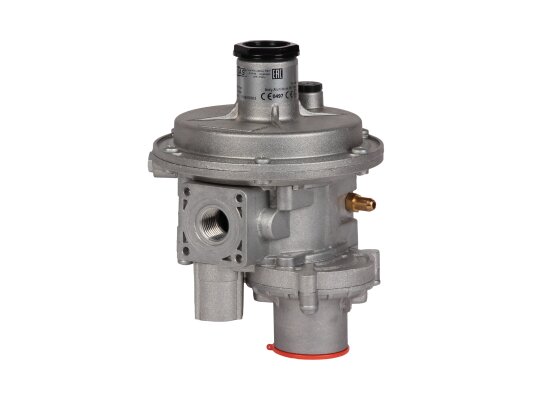

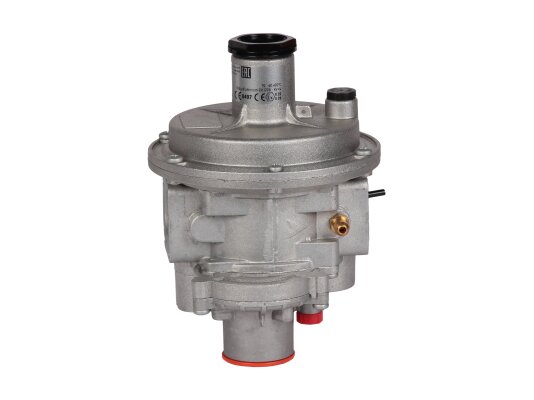

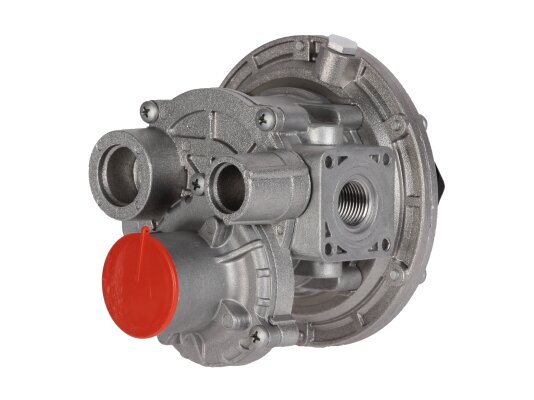

Регулятор давления газа Madas FB02Z 110 за счет дополнительных защитных устройств обеспечивает высокий уровень безопасности при регулировании давления с высокого (до 6000 мбар) на низкое (20-30 мбар). Поддерживает заданный уровень давления с учетом настройки пружины. Встраивается в бытовые и промышленные газовые установки с небольшим объемом потребления газа. Адаптирован к низкотемпературной эксплуатации, что расширяет сферу применения.

Регулятор серии «Стандарт» оснащен:

• газовым фильтром с фильтрующим элементом из виледона и степенью очистки 50 микрон;
• предохранительно-запорным клапаном (ПЗК), который перекрывает поток газа при недопустимом повышении или понижении давления (или отсутствие давления);
• предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления при кратковременном превышении установленного значения;
• заменяемой регулирующей пружиной с предварительным сжатием под заданный диапазон давления;
• компенсационной мембраной для стабилизации входного давления.

Виды газа

Регулятор давления Madas FB подходит для работы с природным, сжиженным газом, азотом, воздухом и другими сухими неагрессивными газами, соответствующими требованиям госстандарта 5542-87.

Основные параметры:

• комбинированный регулятор с седлом диаметром 17 мм (версия «Стандарт»);
• диапазон настройки пружины: 20-30 мбар;
• регулирование с точностью ±10%;
• давление перед регулятором: не более 6000 мбар;
• работа без утечек, класс «А» герметичности по EN 88-2;
• пропускная способность: от 0,1 до 100 нм 3/ч;
• диапазон настройки давления срабатывания ПЗК: 10-30 мбар/ 20-90 мбар;
• задание давления срабатывания ПСК в пределах: 25-40 мбар;
• время закрытия потока запорным клапаном 1 сек.;
• заменяемый (обслуживаемый) фильтр класса G 2 по EN 779;
• газонепроницаемый материал уплотнений (NBR-каучук);
• резьбовые отверстия Rp 1/2 для присоединения к трубе;
• заявленный срок службы: 40 лет при соблюдении рекомендаций производителя.

Материалы конструкции

Регулятор давления газа Madas FB произведен из коррозиестойких материалов, рассчитанных на контакт с газами, перепады температур: алюминия 11S, оцинкованной нержавеющей стали, штампованного алюминия, стекловолокна с 30% нейлона, латуни ОТ-58. Материал фильтроэлемента – виледон, уплотнений – NBR-каучук, обладающий газонепроницаемыми свойствами.

Условия эксплуатации

Регулятор подходит для размещения в помещениях и на открытом воздухе, рассчитан на температуры окружающей среды -40.+60 °C. Допустимое место установки: зоны 1 или 2 взрывоопасности по ГОСТ. При эксплуатации на улице не допускается воздействие атмосферных осадков.

Конструкция не рассчитана на установку в местах с агрессивной внешней средой, разрушающей металл и каучук. В помещениях с ограниченной вентиляцией рекомендуется выводить сбросную трубу наружу. Ориентация в системе: горизонтальная или вертикальная.

Достоинства:

• комбинированное устройство регулирования и безопасности;
• стабильные выходные параметры давления;
• компенсация давления на входе;
• комплектация газовым фильтром;
• быстрое перекрытие потока при превышении/ недостаточности давления;
• исполнение для большинства климатических зон;
• вариативность монтажа;
• 2 года гарантии производителя.

Регуляторы давления газа Madas линейки «Стандарт» FB выпускаются с модификациями корпуса: Z – прямое (линейное), R, F – угловое, M – U-образное соединение, диапазонами выходного давления в пределах 10-900 мбар, установочными отверстиями DN 15 (1/2”)–DN 25 (1”).
