Описание

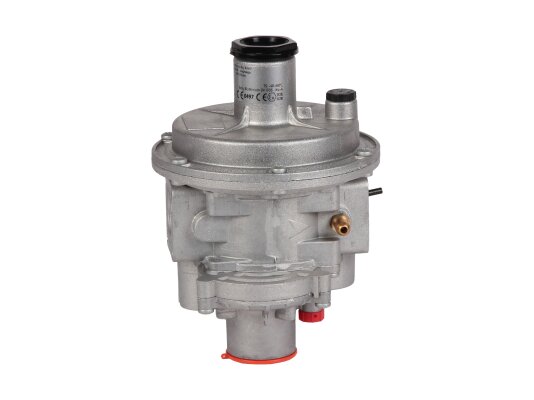

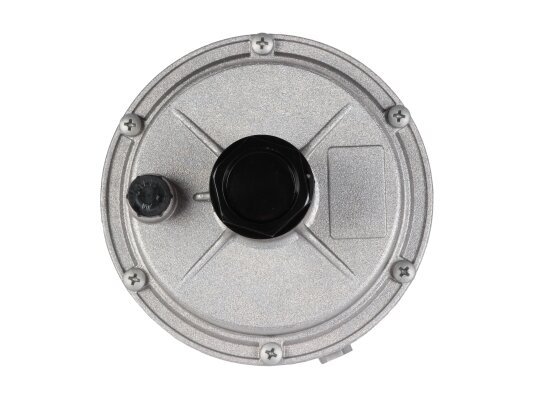

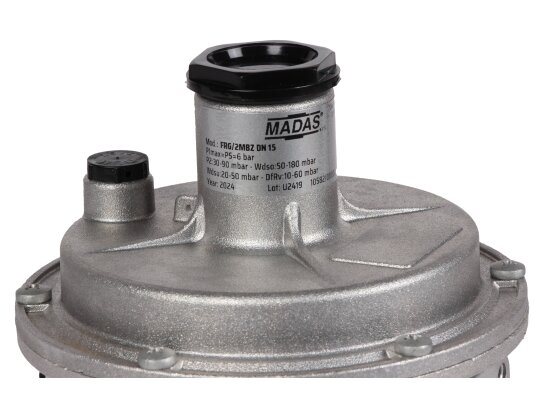

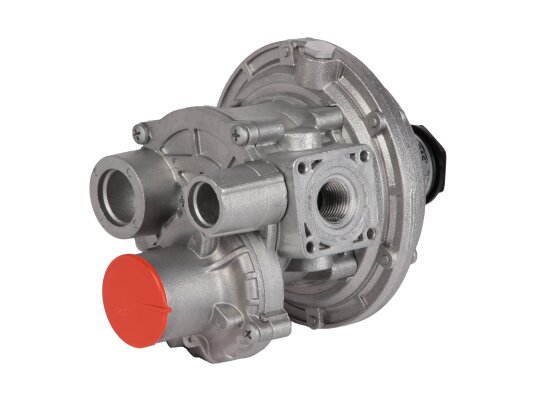

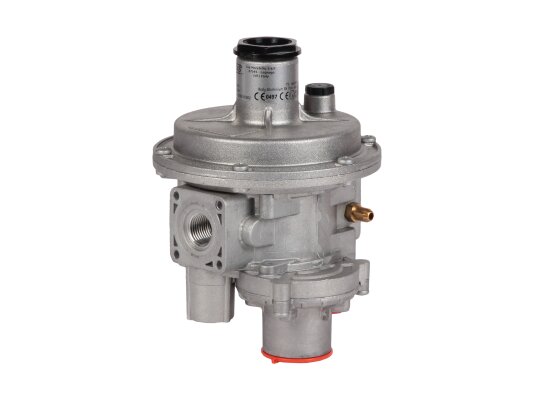

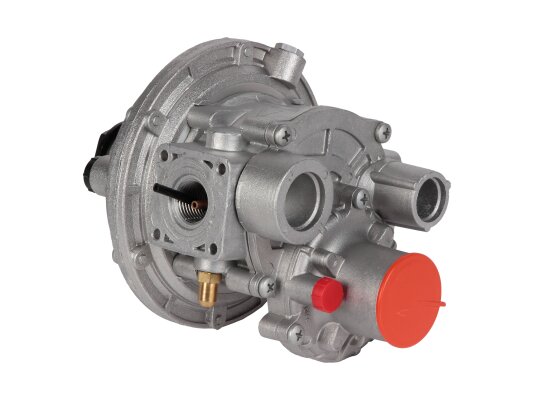

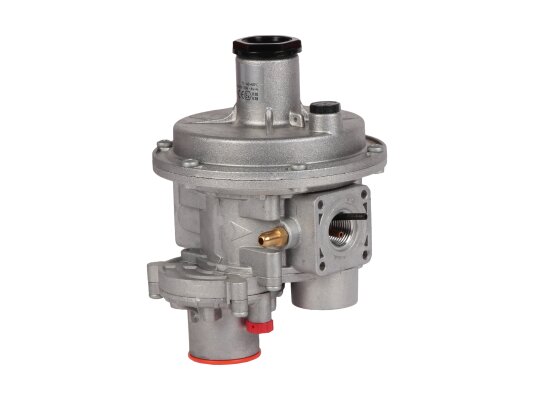

Регулятор давления газа Madas FB02Z 120 – устройство регулирования давления с фильтром и защитными клапанами. Применяется в системах с давлением в магистрали до 6 бар. Отвечает за понижение высокого давления до низкого с учетом настройки пружины (30-90 мбар) и поддержание на установленном уровне независимо от давления в распределительной сети.

Особенности

В состав регулятора давления Madas FB02Z входят:

• предохранительно-запорный клапан (ПЗК), реагирующий на превышение или недостаточность (отсутствие) давления перекрытием потока к потребителю;
• предохранительно-сбросной клапан (ПСК) для выпуска избыточного количества газа при превышении давления установленного значения;
• регулируемая пружина с предварительным сжатием под заданный диапазон давления;
• компенсационная мембрана для стабилизации входного давления;
• газовый фильтр с фильтрующим элементом из виледона и степенью очистки 50 микрон.

Опционально доступен индикатор положения ПЗК для вывода сигнала на пульт оператора.

Применение

Комбинированный регулятор серии «Стандарт» встраивается в промышленные и бытовые установки с небольшим потреблением газа. Рассчитан на работу с любым не коррозийными газами (метан, сжиженный газ, азот и другие сухие газы по госстандарту 5542-87).

Основные параметры:

• комбинированный регулятор со стандартным седлом диаметром 17 мм;
• диапазон настройки пружины: 30-90 мбар;
• точность регулирования ±10%;
• давление перед регулятором: не более 6000 мбар;
• пропускная способность: от 0,1 до 100 нм 3/ч;
• диапазон настройки ПЗК: 50-180 мбар/ 20-50 мбар;
• задание давления срабатывания ПСК в пределах: 35-150 мбар;
• время реагирования запорного клапана (перекрытие потока) 1 сек.;
• работа без утечек, класс «А» герметичности по EN 88-2;
• обслуживаемый фильтр класса G 2 по стандарту EN 779;
• уплотнения из газонепроницаемого материала (NBR-каучук);
• присоединение на резьбу, размер отверстий Rp 1/2;
• ресурс эксплуатации: 40 лет.

Место установки

Комбинированный регулятор давления Madas FB устанавливается внутри помещений и на открытом воздухе (под навесом, козырьком) в зонах 1 или 2 взрывоопасности. Не подходит для работы в условиях агрессивной среды, способной разрушить материалы конструкции и уплотнений.

При размещении регулятора в помещениях с плохой вентиляцией следует предусмотреть отвод стравленного газа наружу.

Техобслуживание

Каждые 6 мес. необходимо замерять выходное давление и пределы срабатывания ПЗК, ПСК. Очистка фильтра или замена фильтроэлемента осуществляется через месяц с начала эксплуатации и раз в 5 лет. Мембраны регулятора и ПЗК подлежат замене каждые 5 лет службы, пружины – через 20 лет.

Достоинства:

• комбинированная конструкция с защитными устройствами (ПЗК, ПСК);
• встроенный газовый фильтр обслуживаемой конструкции;
• постоянное давление подачи газа при колебаниях давления в сети;
• герметичность конструкции класса А;
• быстрое срабатывание ПЗК ( 1 сек.);
• возможность уличной эксплуатации (под навесом, козырьком);
• адаптация к низкотемпературному воздействию.

У нас можно купить регуляторы давления газа Madas и другое оснащение для газовых установок. В линейку «Стандарт» FB входят регуляторы с модификациями корпуса: Z – прямое (линейное), R, F – угловое, M – U-образное соединение, диапазонами выходного давления в пределах 10-900 мбар, размерами соединительных отверстий DN 15 (1/2”)–DN 25 (1”).
