Описание

Версия с усиленной мембраной

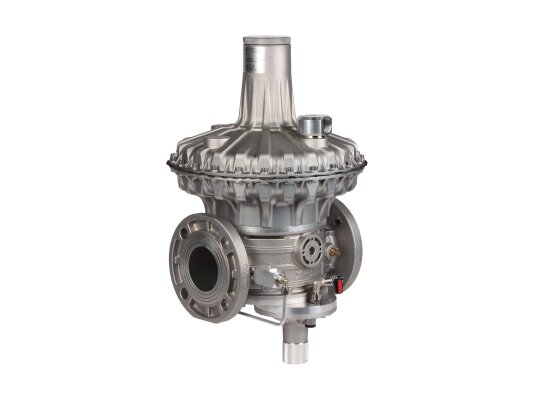

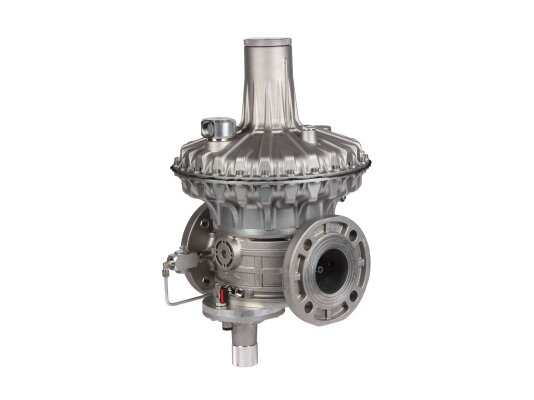

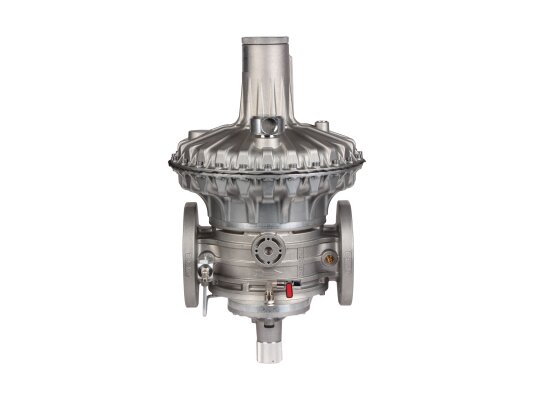

Регулятор давления Madas RB08Z X50 служит для стабилизации (понижения) давления, автоматического поддержания выходных параметров и перекрытия газопровода при недопустимом повышении или понижении давления. Давление газа после регулятора не зависит от изменяющегося давления в газовой магистрали и расхода. Регулятор подходит для систем давлением газа до 6000 мбар.

Комплектация и монтаж

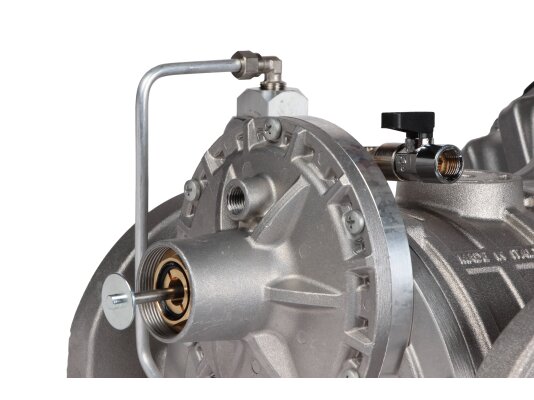

• Регулятор оснащен усиленной мембраной, предохранительно-запорным клапаном для перекрытия потока при аварийно низком или высоком давлении, отсутствии входного давления. Запорное устройство срабатывает в течение 1 секунды. Точность срабатывания ±10%. После ликвидации причин, вызвавших прекращение подачи газа, запуск регулятора осуществляется в ручном режиме.

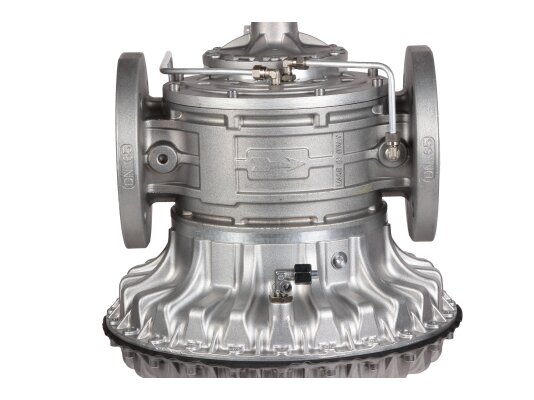

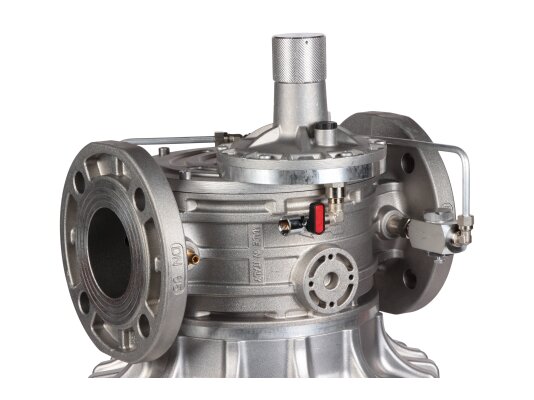

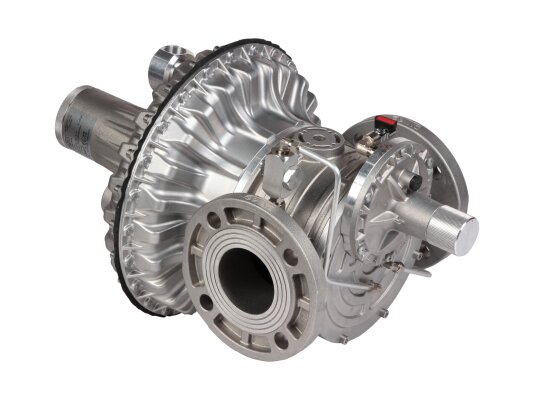

• Корпус комбинированного устройства изготовлен из ударопрочного, стойкого к коррозии алюминия. Материал комплектующих – нержавеющая оцинкованная сталь, каучук NBR, стекловолокно 30% на основе нейлона, латунь, алюминий. Для крепления регулятора используются фланцы DN 65. Установка в систему осуществляется горизонтально или вертикально.

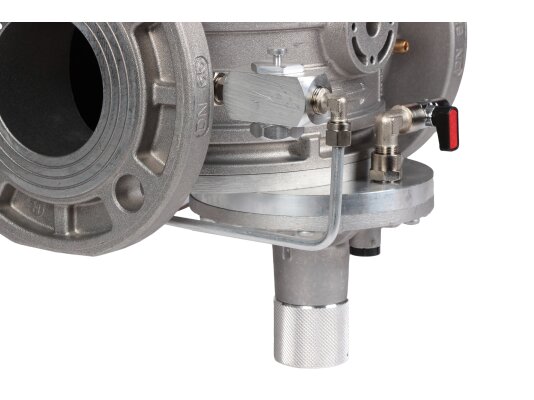

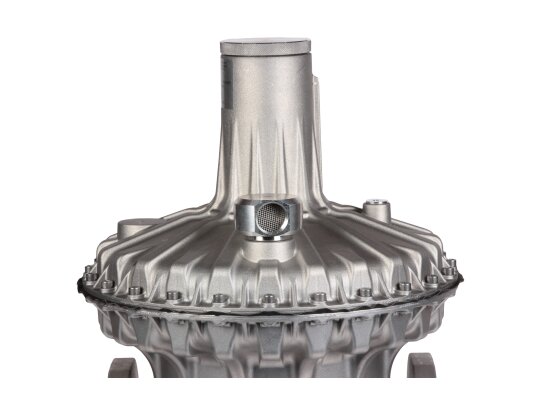

• Давление пружины настраивается в диапазоне от 170 до 400 мбар. Для контрольных замеров в корпус встроен измерительный штуцер.
• Регулятор пригоден для использования внутри помещений зоны 1 или 2 по ГОСТ Р 51330.9-99 или на улице, под навесом. Устройство нельзя размещать в местах агрессивного воздействия внешней среды, разрушающей алюминий, сталь и каучук. Температуры эксплуатации: -40…+60 °C.

Применение

Регулятор давления Madas RB08Z X50 используется для работы с метаном, сжиженным газом, азотом, неагрессивными сухими газами, по запросу – с биогазом в составе коммунально-бытовых систем газоснабжения, газораспределения и редуцирования газа.
