Описание

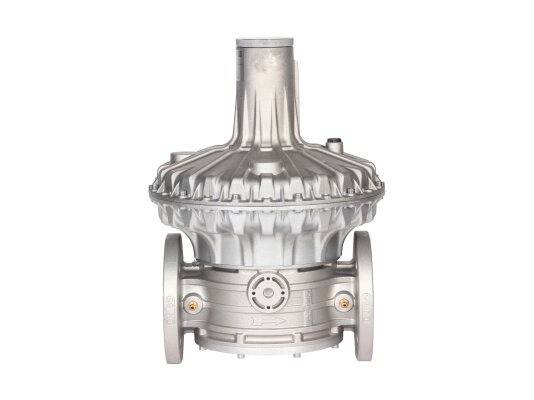

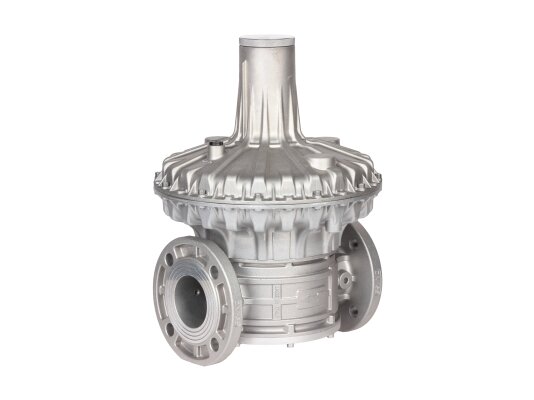

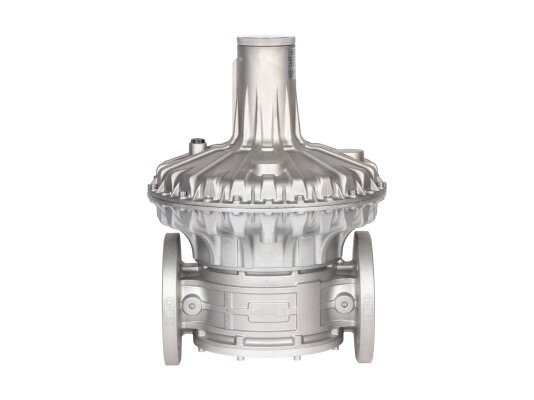

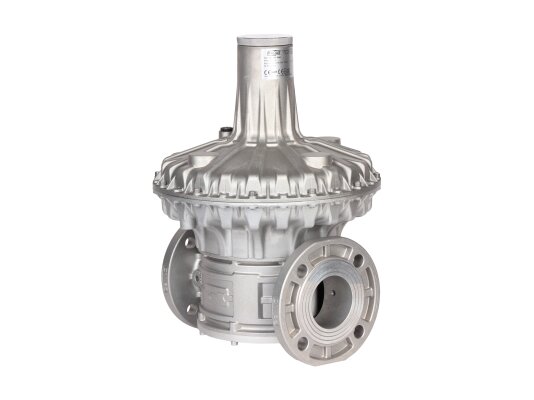

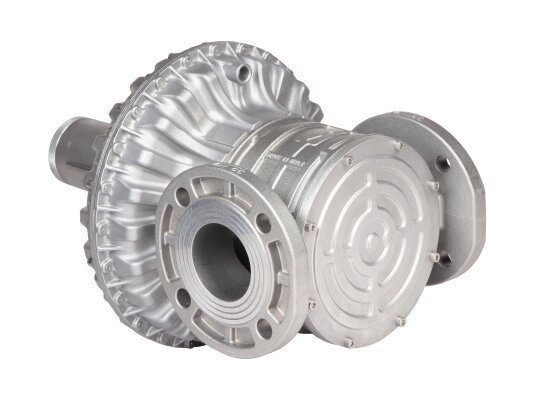

Регулятор давления газа Madas RC08 030 встраивается в системы регулирования подачи газа на горение. Понижает и поддерживает давление с учетом настройки пружины для достижения необходимого расхода газа. Подходит для промышленных установок с давлением в сети до 1 бар. Характеризуется высоким уровнем герметичности, устойчивостью к износу, коррозии, низким температурам, рассчитан на интенсивную эксплуатацию.

Виды газа: природный, бытовой, сжиженный газ, воздух, азот, другие инертные сухие газы.

Основные характеристики и особенности:

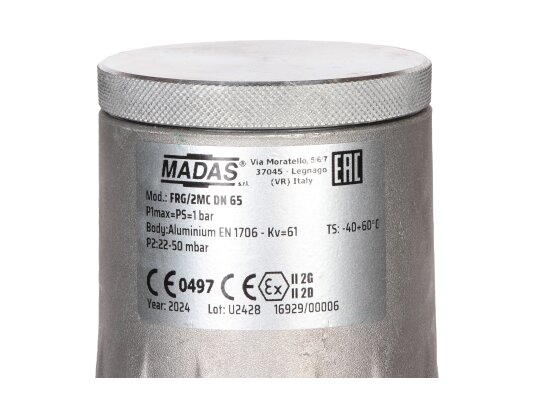

• диапазон регулировки пружины: 22-50 мбар;
• использование в системах с давлением на входе до 1000 мбар;
• герметичность конструкции класса «А» по EN 88-2;
• минимальный расход газа: 0,1 м 3/час;
• износостойкая конструкция для интенсивных нагрузок;
• долговечные уплотнения из газонепроницаемого NBR-каучука;
• место размещения – перед газопотребляющим оборудованием;
• конструкция из алюминия, нержавеющей стали, латуни, стекловолокна с 30% нейлона;
• крепление на фланцы DN 65;
• варианты монтажного положения: вертикально/ горизонтально;
• диапазон рабочих температур: -40.+60 °C;
• поверхностная температура: не более +60 °C;
• установка в зоны 2 взрывоопасности по ГОСТ Р 51330.9-99.

Монтаж и настройка

Регулятор давления газа размещается в помещениях или на открытом воздухе при условии защиты от влаги и отсутствия потенциальных источников возгорания или опасного оборудования. Не предназначен для размещения в местах с агрессивной внешней средой, разрушающей металлические детали и материал уплотнений. Для защиты корпуса от коррозии используется специальная обработка методом катафореза.

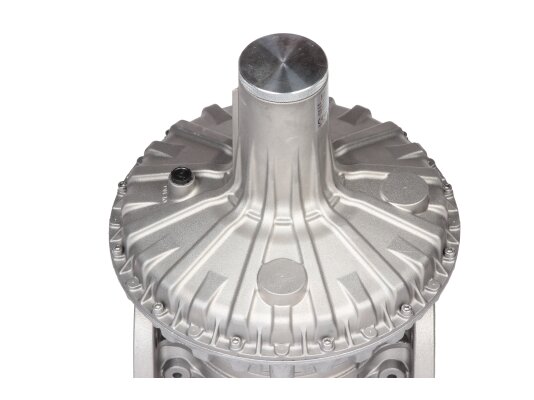

Для фиксации в систему на корпус нанесена стрелка, которая должна быть направлена к горелке. Выходное давление устанавливается путем вращения регулировочного винта, доступ к которому предоставляется после снятия колпачка в верхней части корпуса. Для проверки давления необходимо использовать манометр.

Эксплуатация и ТО

Эксплуатационный ресурс в среднем составляет 40 лет. Для безаварийной работы и многолетней эксплуатации регулятора необходимо заменять рабочую мембрану и пружину (каждые 5 и 20 лет соответственно). Также ежегодно выполняется проверка выходного давления. После разборки-сборки конструкции проводится повторная настройка регулятора.

Достоинства:

• поддержание стабильного давления, независящего от входных параметров;
• высокий уровень герметичности;
• возможность низкотемпературной эксплуатации;
• установка в помещении и на открытом воздухе;
• срок службы 40 лет.

У нас можно купить регуляторы давления газа Madas со стандартной или усиленной мембраной, резьбовыми и фланцевыми соединениями, встроенным фильтром/ без фильтра, различными диапазонами выходного давления (от 7 до 600 мбар). По запросу доступны модификации для работы с биогазом, попутным нефтяным газом.
