Описание

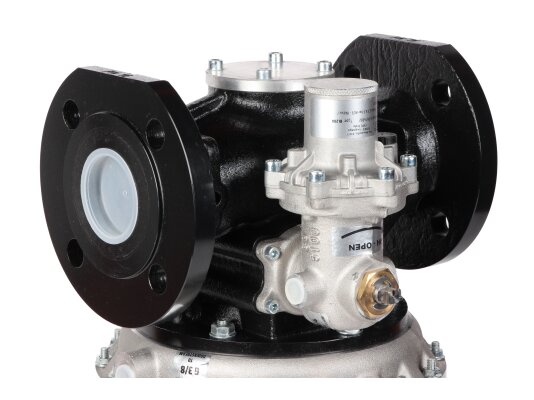

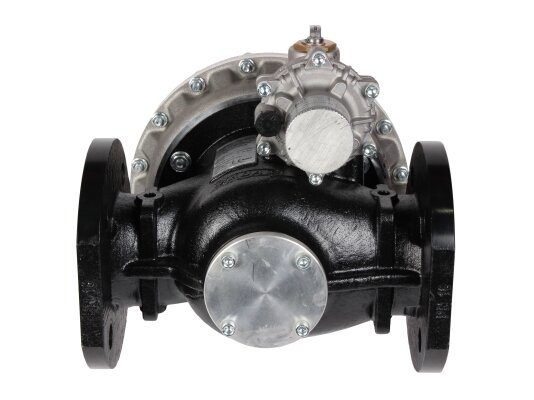

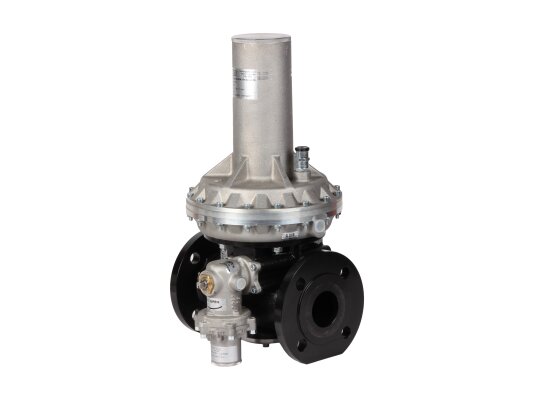

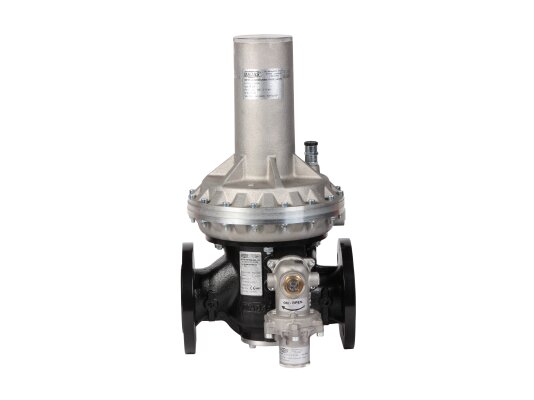

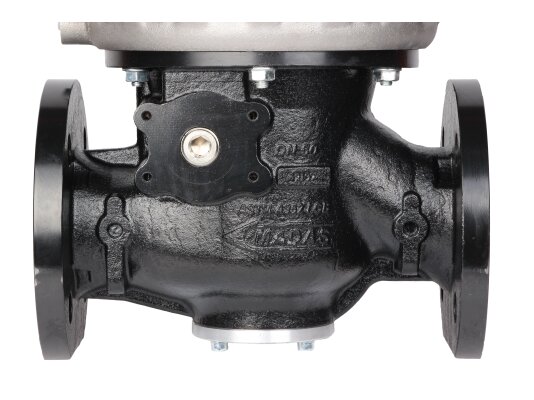

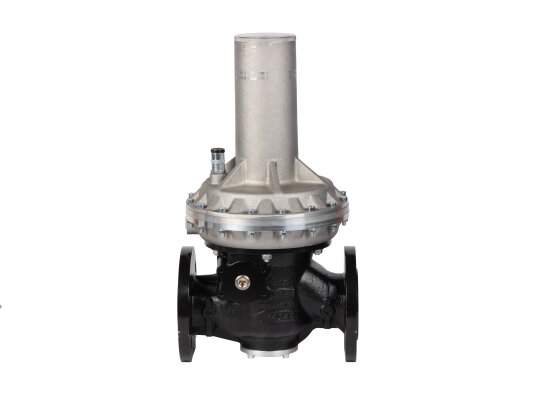

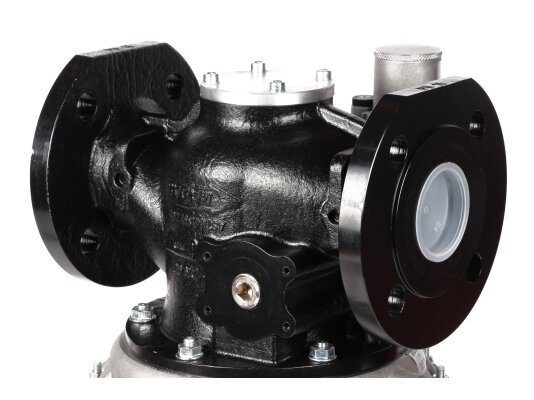

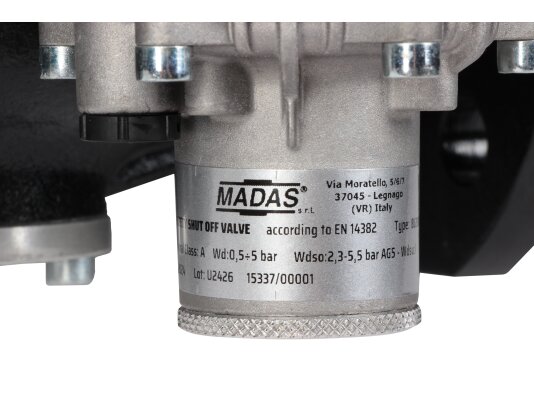

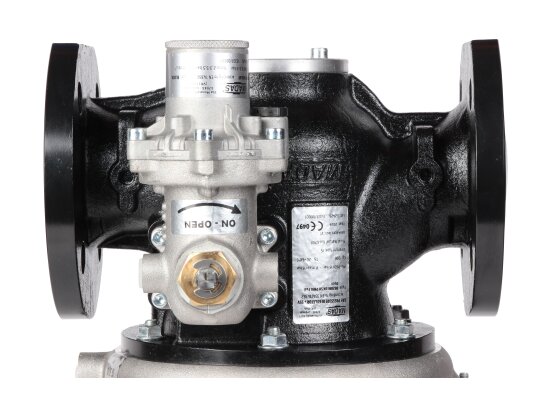

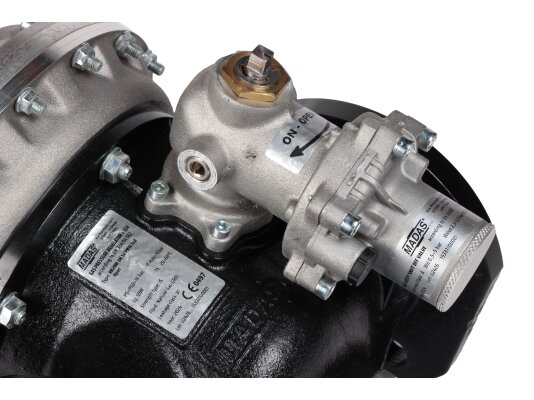

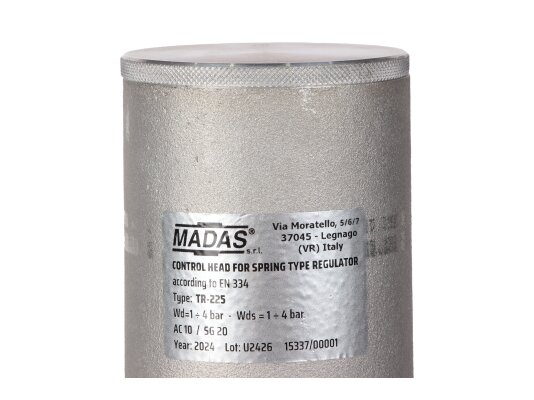

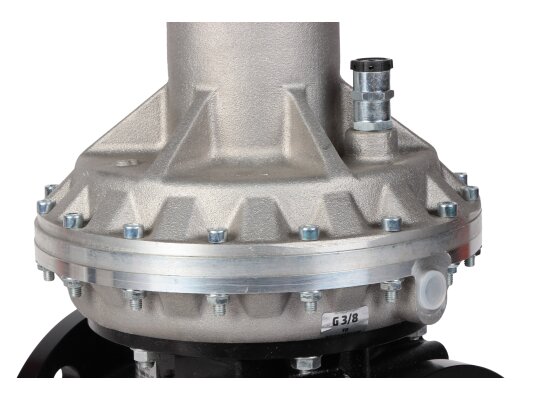

Регулятор давления газа Madas RG/MB (RB20) Dn50 является регулятором прямого действия. Понижает и поддерживает на установленном уровне давление газа независимо от изменений входного давления. Используется в крупных промышленных установках с расходом до 4600 нм 3/ч и давлением на входе до 20 бар. Особенностью комбинированного устройства является встроенный запорный механизм (далее ПЗК), прерывающий подачу газа при недопустимом повышении и понижении давления.

Основные характеристики:

• максимальное давление: 20000 мбар;
• настройка выходных параметров давления: 1000-4000 мбар;
• минимальный перепад давления: 500 мбар;
• минимальная пропускная способность для нормальной работы: 50 нм 3/ч;
• настройка ПЗК по превышению: 2500.5000 мбар;
• сертификация по европейским стандартам EN 88-2, класс «А»;
• точность регулирования выходного давления: ±5%;
• фланцевое присоединение DN 50;
• быстрое закрытие предохранительного запорного клапана, срабатывание 1 сек;
• подсоединение сбросного патрубка на резьбу G 3/4’’;
• установка на горизонтальный трубопровод пружиной вверх;
• эксплуатационные температуры (внешняя среда): -40.+60 °C;
• размещение в зоне 1 и 2 взрывоопасности по ГОСТ Р 51330.9-99.

Применение

Регулятор предназначен для работы с метаном, сжиженным газом, азотом и другими неагрессивными сухими газами по ГОСТ 5542-87. Входит в состав газорегуляторных пунктов, газораспределительных станций, узлов редуцирования и прочих объектов газоснабжения.

Ограничение по месту эксплуатации

Регулятор давления Madas RG/MB не пригоден для размещения в местах, где агрессивная окружающая среда может разрушить материал корпуса, деталей и уплотнений.

Материалы конструкции

При изготовлении регулятора использованы материалы, стойкие к составу газов, высокому давлению, коррозии, износу, температурному воздействию: стали ASTM A352 LCB, штампованного алюминия, латуни OT-58, алюминия 11S, нержавеющей оцинкованной стали, газонепроницаемого NBR-каучука.

Техобслуживание и замена деталей

Техническое обслуживание заключается в контроле герметичности соединений, уплотнений фланцев, затворов регулятора и предохранительно-запорного клапана., проверке давления срабатывания предохранительных устройств. Периодичность проверки выходного давления и пределов срабатывания ПЗК – каждые полгода. Каждые 5 лет необходимо заменять рабочую мембрану, мембрану ПЗК, через 20 лет – пружину. Полная замена регулятора в сборе осуществляется через 40 лет.

Достоинства:

• комбинированное устройство со встроенным предохранительно-запорным клапаном;
• использование в промышленных газовых установках с высоким давлением газа;
• возможность низкотемпературной эксплуатации;
• высокий уровень герметичности конструкции, класс «А»;
• эксплуатационный ресурс 40 лет.
