Описание

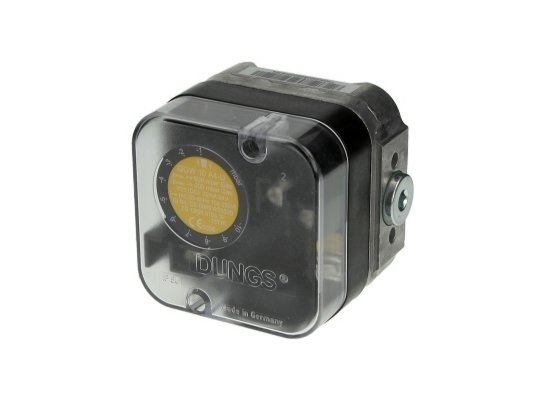

Реле давления Dungs GGW 10 A4-U артикул 240358 – небольшой прибор для эффективного контроля дифференцированного давления газа и воздуха в топочных установках. Датчик выполнен с учетом европейского стандарта EN 1854. Устройство предназначен для вакуума.

Ключевые характеристики

• Допустимое давление в системе: -500 мбар.
• Регулировка в пределах: от -1 до -10 мбар.
• Интервал срабатывания: 0-0,5 мбар.
• Среда: газ 1-3 семейства, дымовые, отводящие, нейтральные газы, воздух.
• Допустимая эксплуатационная температура: -15°C до +70°C.
• Соединение: резьбовое G1/4 и G1/8 дюйма.

Особенности и комплектация

Датчик применяется, когда меньшее давление ниже, чем атмосферное. Переключатель реле реагирует на дифференциальное давление между камерами, замыкая, размыкая или переключая контакты электрической цепи при возрастании/падении давления ниже заданной границы срабатывания.

Для установки необходимых значений точки переключения используется размеченная шкала и колесико.

надёжная конструкция изготовлен из качественных материалов, что обеспечивает долговечную службу. Нижняя часть корпуса отлита под давлением из алюминия. Кожух и переключатель произведены из поликарбоната, чувствительная мембрана – из НБК.

Стабильную передачу сигнала обеспечивают позолоченные контакты. Электрические детали защищены от внешних воздействий (стандарт IP 54).

Датчик прикручивается на патрубок с внешней резьбой R 1/4. Стандартная ориентация – вертикальная. При другом положении точка переключения сдвигается (см. инструкцию по монтажу).

Достоинства:

• точное, стабильное срабатывание;
• надёжное исполнение;
• удобная ручная настройка;
• широкий диапазон рабочих температур;
• пыле- влагозащищенность (IP 54);
• компактность, удобный монтаж;
• длительная заводская гарантия.

Реле давления Dungs GGW 10 A4-U – прибор, который не подведет.
