Описание

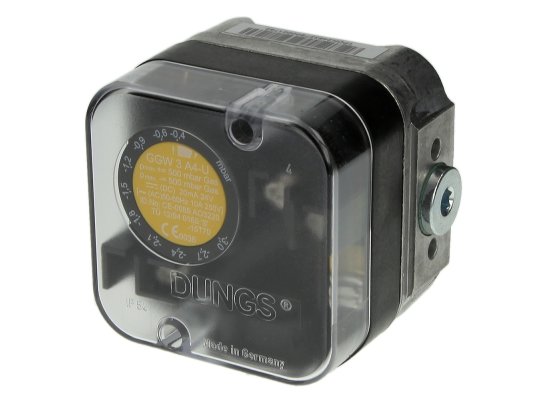

Реле давления Dungs GGW 3 A4-U артикул 248327 служит для контроля дифференцированного давления газа и воздуха в топочных агрегатах. Отвечает европейскому стандарту EN 1854. Датчик используется для вакуума.

Основные характеристики

• Максимальное давление: -500 мбар.
• Регулировка в диапазоне: от -0,4 до -3 мбар.
• Интервал срабатывания: 0-0,3 мбар.
• Контролируемая среда: газ, включая дымовые, отводящие газы, воздух.
• Эксплуатационная температура: -15°C до +70°C.
• Соединение: резьбовое Rp 1/4.

Особенности и комплектация

Устройство используется, если меньшее давление (G 1/8(-)) ниже, чем атмосферное. Переключатель датчика реагирует на дифференциальное давление между камерами, замыкая, размыкая или переключая контакты электрической цепи при превышении/падении давления ниже установленной отметки.

Для выбора параметров срабатывания предусмотрена шкала с разметкой и поворотный диск.

Малогабаритный корпус реле сделан из литого алюминия, прозрачная крышка – из пластика, мембрана произведена из НБК. Для повышения электропроводности использованы позолоченные контакты. Класс электрозащиты IP 54.

Реле давления прикручивается непосредственно на патрубок с внешней резьбой G 1/4. Следует учитывать, что при монтаже в положении, отличном от вертикального, точка срабатывания сдвигается (см. инструкцию завода-изготовителя).

Достоинства:

• высокочувствительная мембрана;
• гибкая настройка;
• уверенная работа при температурах -15…+70 градусов;
• невосприимчивость к пыли и мелким брызгам (IP 54);
• компактность, легкий монтаж;
• длительная гарантия производителя.

Реле давления Dungs GGW 3 A4-U – прибор немецкого качества. Небольшой, надёжный, безотказный датчик – оптимальное решение для комплектации котельного оборудования промышленного назначения.
