Описание

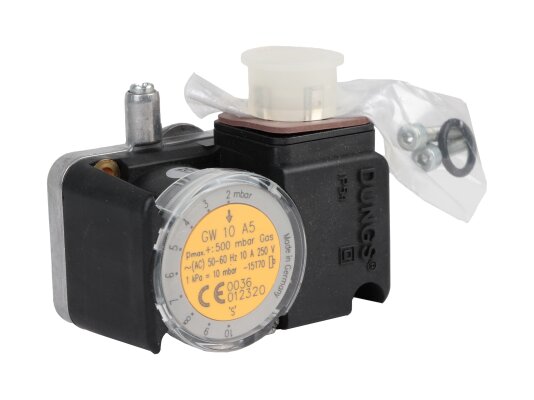

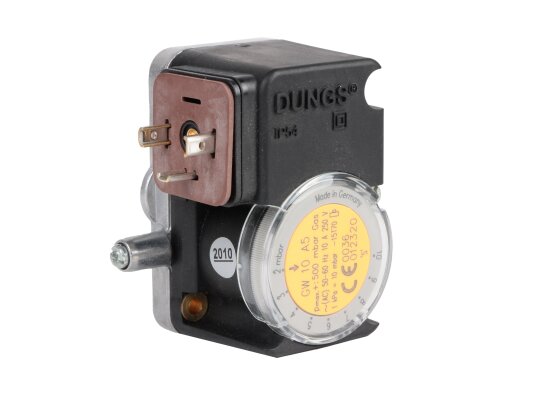

Реле давления газа Dungs GW 10 A5, арт. 272350, применяется для оснащения топочных агрегатов с максимальным давлением 500 мбар. Устройство выполнено с учетом стандартов ЕС, имеет сертификат соответствия по EN 1854. Датчик включает, отключает или переключает цепь на определенное значение давления при изменениях фактического давления. Реле служит для контроля избыточного давления/ давления разряжения.

Особенности

• Реле Dungs GW 10 A5 срабатывает в точке переключения и передает сигнал автоматике горелки. Конструкция прибора даёт возможность использовать его при температурах от -15°C до +70°C.

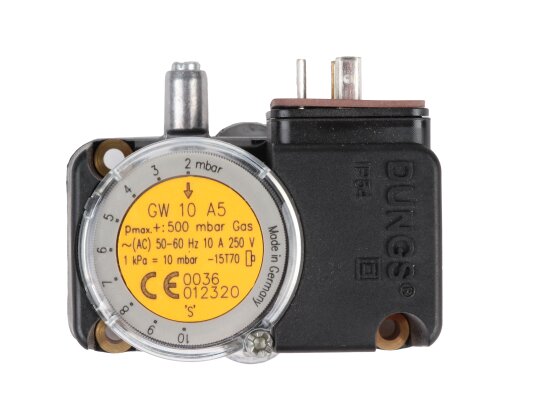

• Переключатель настраивается вручную с помощью регулировочного диска с цифровой разметкой. Диапазон настройки: от 2 до 10 мбар, диапазон срабатывания – 1,5 мбар.

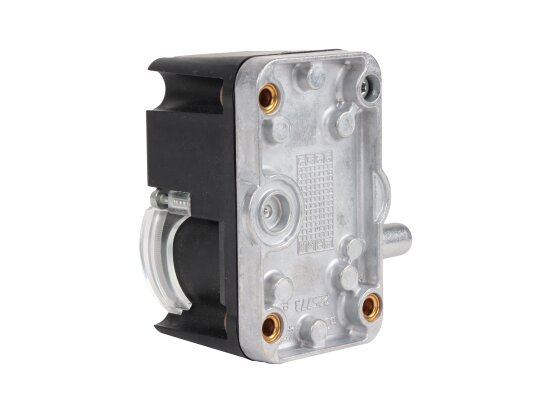

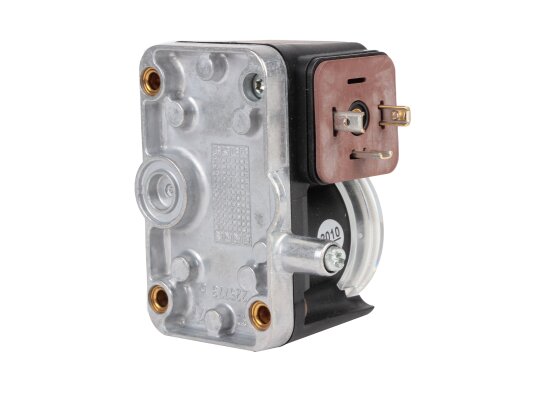

• Алюминиевый корпус реле создает надежную защиту от механических воздействий, воды и частиц пыли. Электрические контакты защищены по стандарту IP 54. Переключатель сделан из полиамида, мембрана – НБК. Контакт переключения – Ag.
• Прибор надежно выполняет свои функции при температуре окружающего воздуха и рабочей среды от -15°C до +70°C.

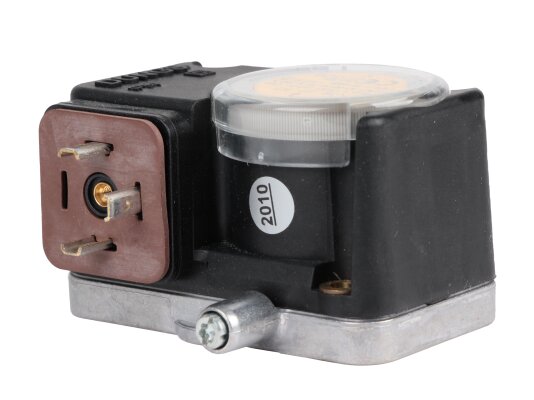

• Реле выделяется простотой монтажа и подключения. Предусмотрено штекерное соединение для линейных розеток согласно DIN EN 175 301-803 с защитной изоляцией, без заземления.

Достоинства:

• ударопрочный алюминиевый корпус;
• стабильное срабатывание;
• защита электрических контактов по стандарту IP 54;
• надёжная работа в широком диапазоне температур;
• простой монтаж в газопровод.

Установка

Реле монтируется в газовую линию вертикально (оптимальная позиция) или в другом положении. При выборе ориентации, отличной от рекомендуемой, датчик будет переключать цепь при большем или меньшем значении давления от установленного, в пределах
