Описание

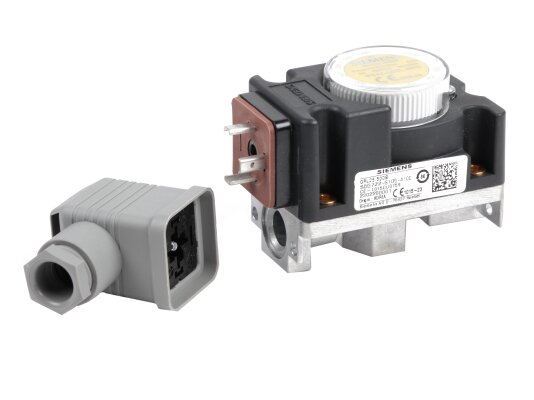

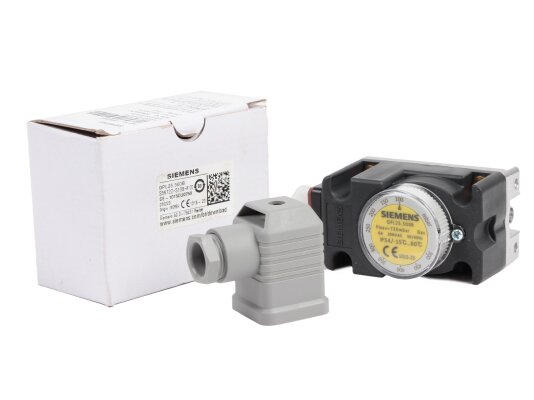

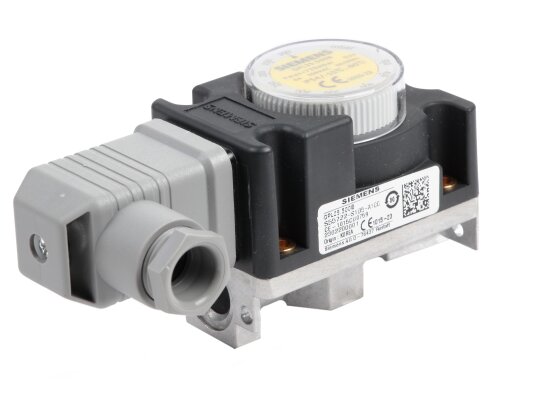

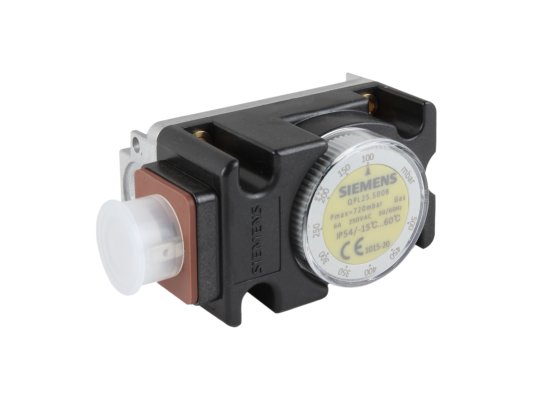

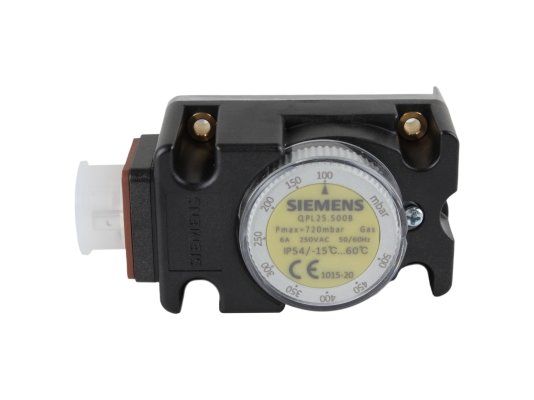

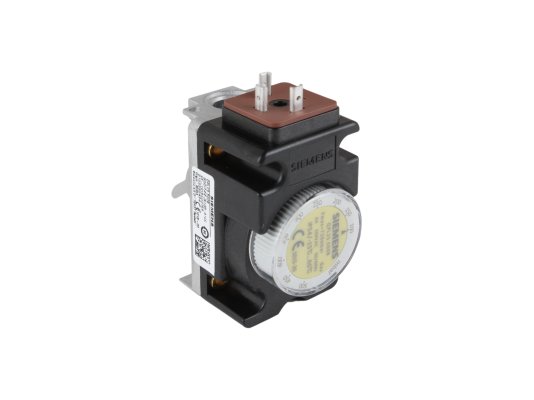

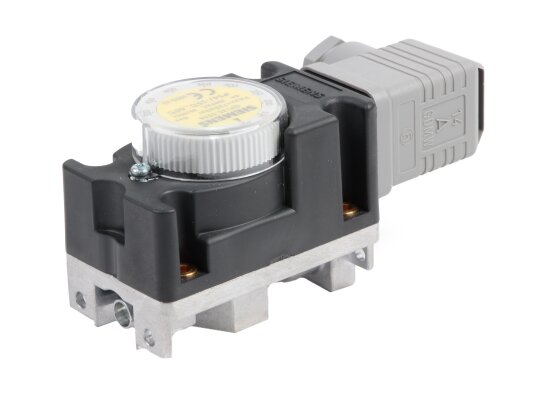

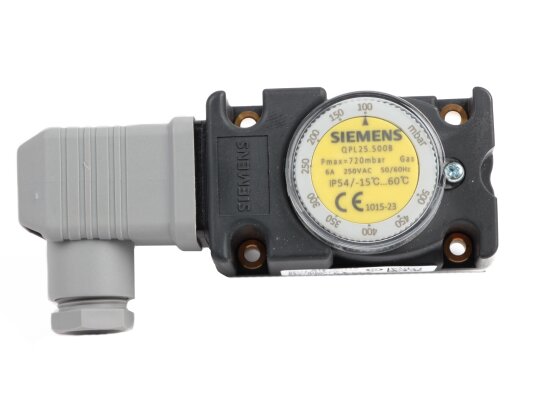

Функцией реле давления Siemens QPL25.500B, арт: S55722-S105-A100 является контроль дифференцированного давления газа и воздуха в системах с давлением до 690 мбар. Компактный, надёжный, точный прибор применяется для оснащения газовых горелок, газовых рамп и другого оборудования. Дифференциальный датчик регулируется в пределах от 100 до 500 мбар. Дифференциал переключения – 5 мбар.
Устройство и эксплуатационные характеристики

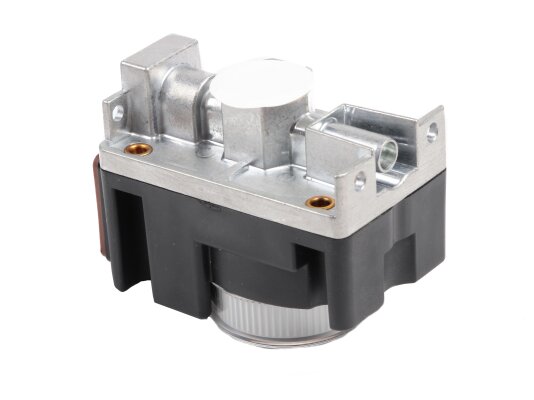

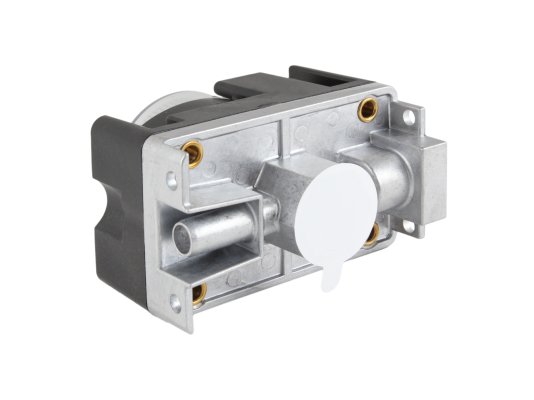

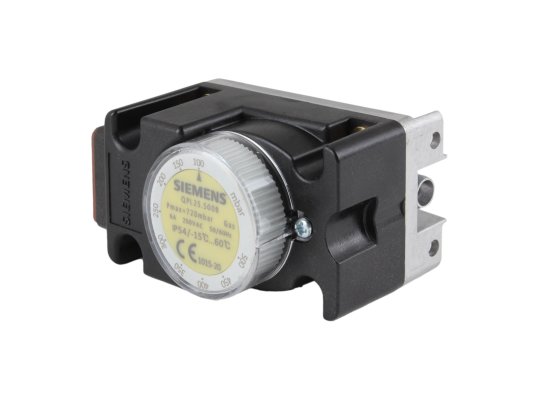

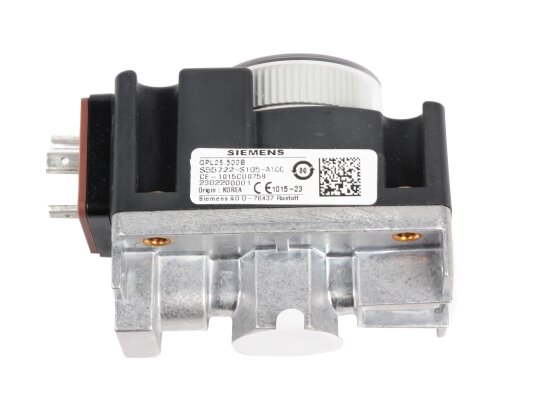

- Реле Siemens собрано на базе компактного пластикового корпуса с алюминиевым основанием. Электрические контакты защищены от воздействия пыли и влаги по стандарту IP 54. На корпусе под крышкой находится регулятор давления для выбора уставки.
- Прибор произведен с учетом эксплуатации при температуре окружающей среды от -20 до +60 °C. Необходимо исключить образование конденсата, льда, проникновение воды в корпус реле.
- Это реле не служит для эксплуатации в зонах повышенной пожаро-, взрывоопасности. С завода реле поставляется откалиброванным, испытанным и готовым к использованию.
- Реле давления замыкает контакт при падении давления ниже заданной точки переключения или превышении уставки.
Монтаж и наладка

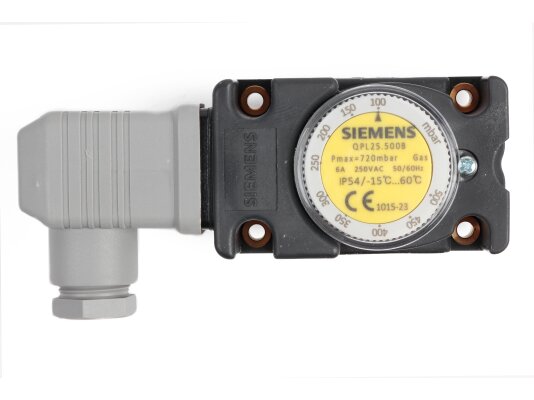

- Для выбора уставки предусмотрен регулятор. При вращении по часовой стрелке давление повышается, против часовой стрелки – понижается.

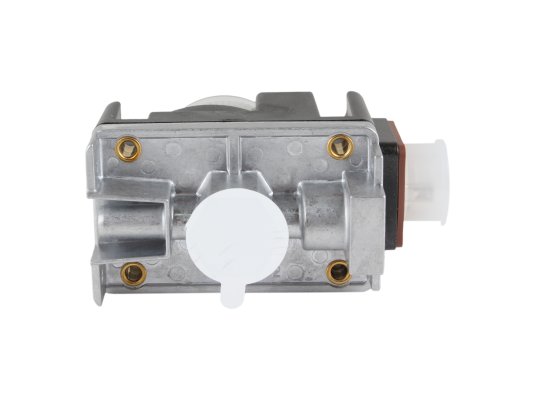

- Крепление прибора осуществляется на вертикальную или горизонтальную поверхность, исключается перевернутое положение. Прибор подключается с помощью уплотнительного кольца (O-ring).
- Все виды операций с реле давления Siemens QPL25.500B, включая монтаж, настройку, сервисное обслуживание, следует выполнять опытным специалистам.
Более подробные рассматриваемый о характеристиках, особенностях установки, подключения и эксплуатации отражены в спецификации к прибору.
