Описание

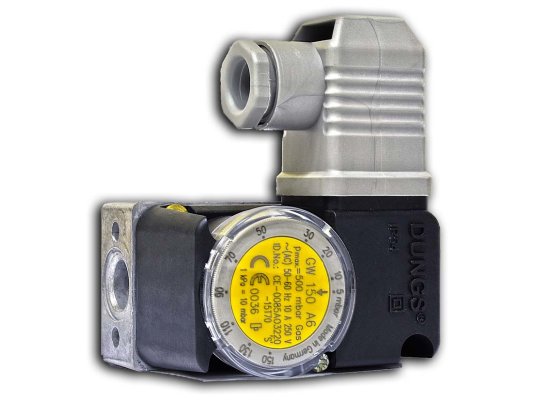

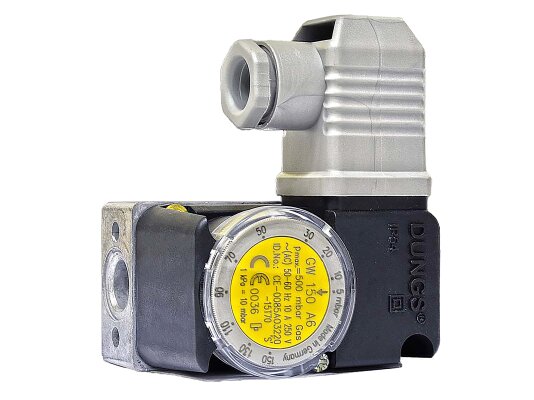

Реле давления газа Dungs GW 150 A6 1P – регулируемый датчик для оснащения широкого спектра горелок. Предназначен для контроля давления разряжения и избыточного давления в газовых системах с давлением до 500 мбар Реле произведено по стандартам безопасности ЕС, испытано на продолжительность срока службы по EN 1854. Прибор имеет короткое время срабатывания при отклонении давления от установленной величины. Поставляется с кабельной розеткой.
Исполнение и параметры
- Регулируемое реле давления переключает/ выключает/ отключает электрическую цепь при изменяющемся давления относительно границы срабатывания. Сигнал передается на орган управления горелки.
- Прибор легко регулируется с помощью колесика со шкалой разметки. Диапазон от 5 до 150 мбар. Интервал срабатывания – 10 бар. В конструкции предусмотрен штуцер для измерения давления.
- Металлическая оболочка реле защищает контакты от брызг, пыли, ударов (класс IP54). Корпус отлит из алюминия под давлением, электрические контакты изготовлен из серебра, переключающий механизм – из полиамида, мембрана – из НБК.
- По центру на нижней стороне корпуса находится соединительное отверстие Rp 1/4 с внутренней резьбой по ISO 228. Датчик работает бесперебойно в широком температурном диапазоне, от -15°C до +70°C (рабочая среда и окружающий воздух).
Достоинства:
- алюминиевый литой корпус;
- короткое время срабатывания;
- изоляция электрических контактов по стандарту IP 54;
- широкий спектр рабочих температур;
- штуцер для измерения давления;
- резьбовое соединение.
Особенности установки
Реле давления газа Dungs GW 150 A6 1P артикул 231114 при установке в нестандартном положении (отличном от вертикального) срабатывает при более низком/ высоком давлении от заданной величины. Все подробности монтажа отражены в инструкции производителя.
