Описание

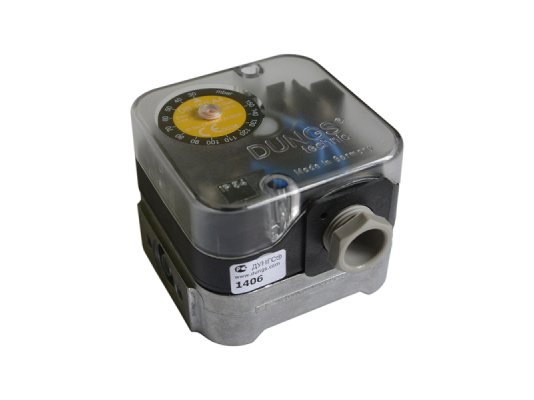

Реле давления Dungs UB 500 A4 артикул 210970 – небольшой ограничитель максимального давления в газопроводной системе. Применяется в топочных агрегатах, где любое превышение давления влечет повышенные риски. Характеризуется компактным исполнением, безотказной службой, простой настройкой. Отвечает требованиям европейского стандарта EN 1854.

Основные параметры

• Максимальное давление: 600 мбар.
• Пределы регулировки: 50-500 мбар.
• Среда: газ 1-3 семейства/ нейтральный.
• Эксплуатационная температура: -15°C до +70°C.

Как работает реле

Dungs UB 500 A4 реагирует на избыточное давление газа. При превышении допустимой границы давления контакт замыкается, сигнал передается на блок управления. Одновременно реле блокируется и загорается индикатор, сигнализирующий о срабатывании. Разблокировка выполняется вручную нажатием на кнопку.

Исполнение и особенности

Настройка точки переключения не требует использования манометра, осуществляется поворотом регулировочного диска. Для точного задания параметров предусмотрена цифровая шкала.

Долговечная служба реле определена выбором износостойких материалов: алюминия (корпус), НБК (мембрана). Контакты изготовлен из серебра. Электрические детали защищены от пыли и брызг за счёт непроницаемости внешней оболочки (класс IP54 по IEC 529).

Подключение к сети осуществляется через кабельный ввод PG. На корпусе реле вмонтирован измерительный штуцер.

Установка реле выполняется с помощью резьбовых отверстий (внутренняя резьба G 1/4). Монтаж – в стандартном положении (рекомендуется). При изменении ориентации датчик-реле срабатывает при более высоком/низком давлении в сравнении с заданным уровнем.

Достоинства:

• блокировка при срабатывании;
• регулировочный диск для простой настройки;
• индикация положения «заблокировано»;
• широкий диапазон регулировки давления;
• изоляция внутренних элементов (IP 54);
• установка с помощью резьбового соединения;
• широкая сфера использования.

Перед тем как купить реле давления Dungs UB 500 A4, уточните артикул для вашей горелки.
