Описание

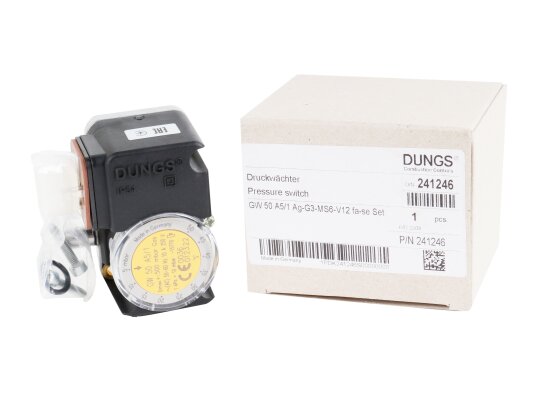

Реле давления Dungs GW 50 A5/1, арт: 241246 предназначен для оснащения приборов автоматики промышленных систем отопления и вентиляционных установок. Выпущено на замену устаревших серий с квадратными и круглыми корпусами. Характеризуется компактными габаритами, снабжено разъемом DIN. Регулируется в диапазоне 5-50 мбар вращением колёсика с разметкой. Соответствует классу S по EN 1854.

Подробнее о модели Dungs GW 50 A5/1

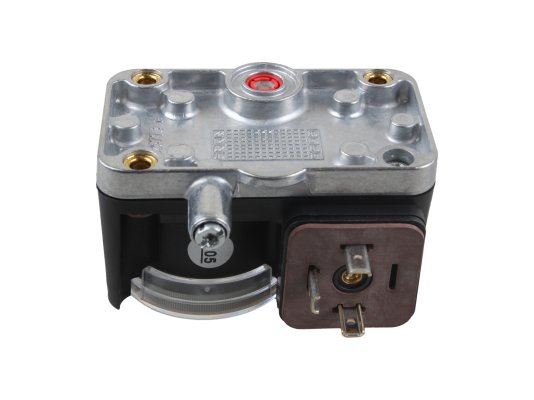

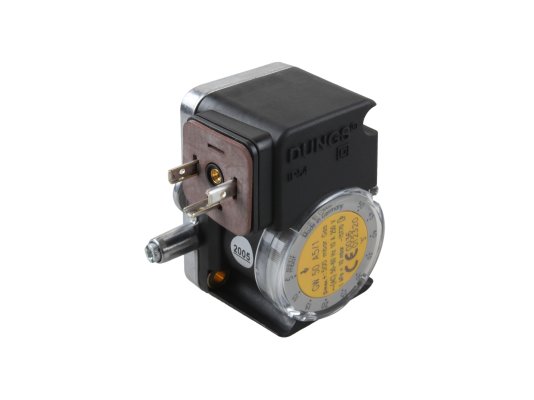

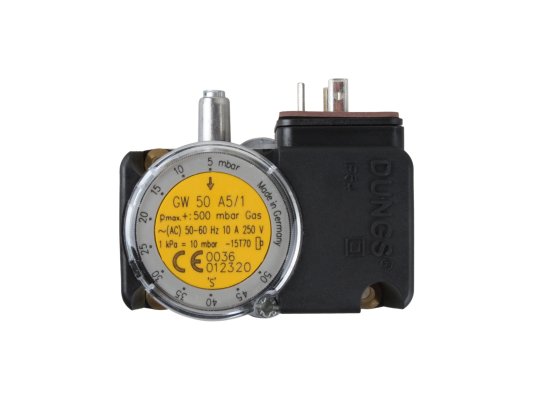

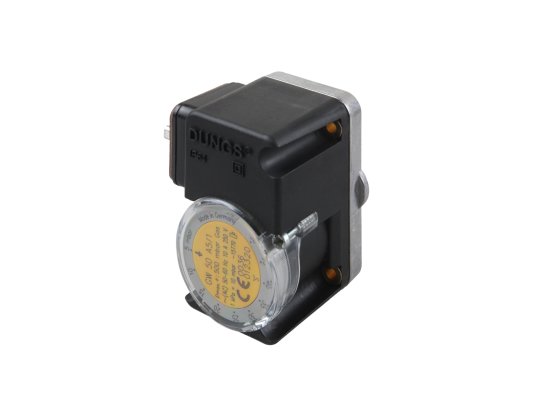

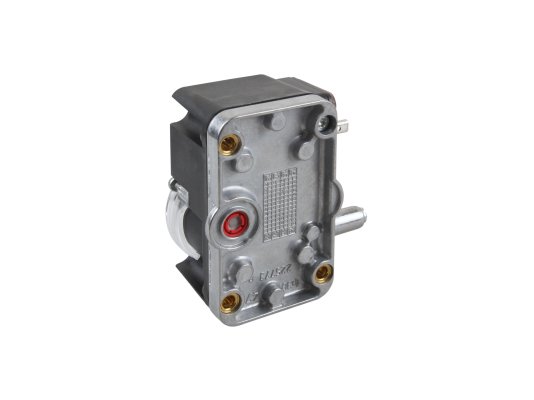

Датчик собран в корпусе, основание которого отлито под давлением из алюминиевого сплава, а крышка произведён из газонепроницаемого полиамида. Чувствительным элементом, реагирующим на изменение давления, является мембрана из NBR-каучука, стойкого к составу углеводородов и износу. В корпусе предусмотрен штуцер диаметром 9 мм, к которому подключается прибор измерения давления. Для настройки параметров сверху закреплен диск с хорошо читаемой шкалой разметки. Серебряные контакты защищены от внешних воздействий по стандарту IP 54. Для подключения используется штекерное соединение.

Монтаж датчика

Фиксация прибора допускается на горизонтальную, вертикальную, диагональную поверхность. Рекомендуется вертикальная установка. В таком случае давление, при котором происходит переключение датчика, соответствует шкале на регулировочном диске. При размещении реле в других положениях срабатывание будет происходить при давлении выше или ниже выбранного значения. Установка на арматуру Dungs осуществляется с использованием уплотнительного кольца. Реле подходит для систем с давлением рабочей среды до 0,5 бар.

Условия эксплуатации

Датчики давления Dungs GW стабильно работают при внешних температурах -15.+70 °C. Не допускается воздействие на них влаги и солнечных лучей.

Достоинства реле давления:

• безошибочное, стабильное переключение;
• простая настройка точки срабатывания;
• газонепроницаемый корпус;
• защита от проникновения пыли, влаги класса IP 54;
• компактность, простота монтажа;
• морозо-, теплостойкое исполнение.

Рабочая среда

Реле давления Dungs служит для контроля избыточного давления воздуха, газа 1-3 семейства и другой нейтральной газообразной среды.
