Описание

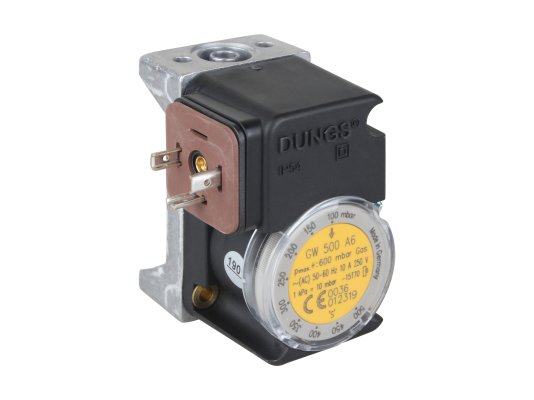

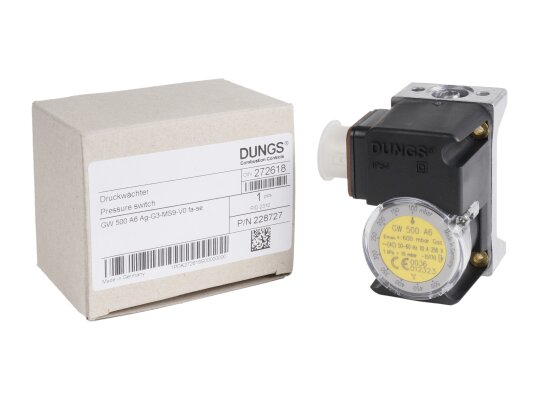

Реле давления газа Dungs GW 500 A6, артикул: 272618, разработано для оснащения топочных систем для включения, отключения или переключения электроцепи при достижении фактического давления заданного значения (точки срабатывания). Прибор сертифицирован европейским сообществом по нормативам, разработанным для топочного оборудования. Применяется для контроля избыточного давления в линии нагнетания.

Особенности

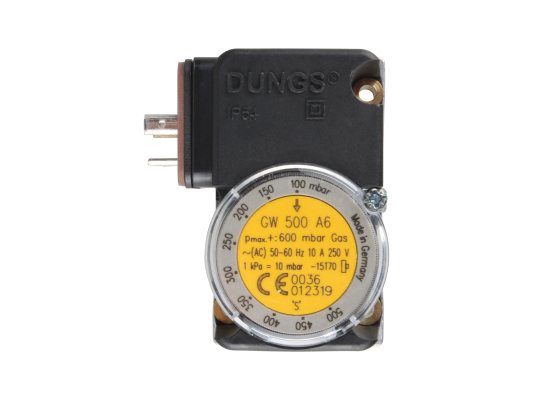

• Для настройки точки срабатывания в диапазоне от 100 до 500 мбар используется регулятор (в виде колесика) и шкала разметки.

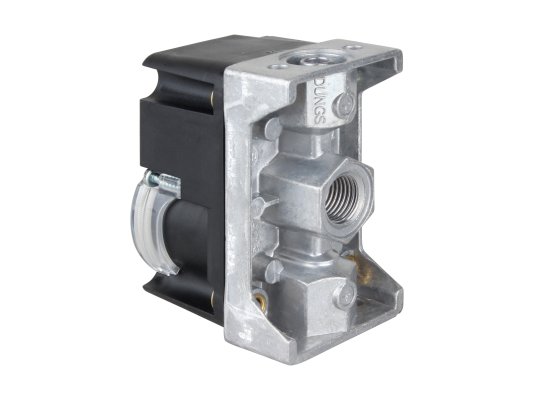

• Корпус реле выполнен из литого алюминия, имеет малогабаритный габариты и надёжное исполнение. Переключатель произведён из полиамида, мембрана – из НБК, контакты переключения – из Ag
• Для точной регулировки параметров переключения на корпусе предусмотрен измерительный штуцер.

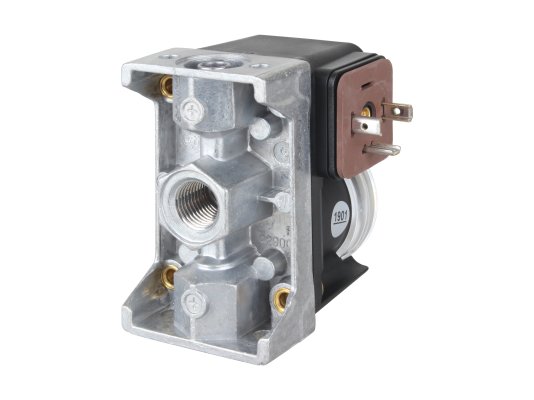

• Принцип работы – срабатывание в случае достижения давления заданного значения. Монтаж прибора осуществляется на патрубок с внешней резьбой Rp 1/4 .
• Реле стабильно работает при температуре окружающей среды от: -15°C до +70°C в системах с давлением до 500 мбар.

Монтаж

Реле давления газа Dungs GW 500 A6 устанавливается в систему в различных монтажных положениях. Рекомендуемое – вертикальное. При использовании другой ориентации важно учесть отклонение в пределах ± 15% точки переключения от заданного уровня. Подробнее узнать все особенности монтажа можно в спецификации модели.
