Описание

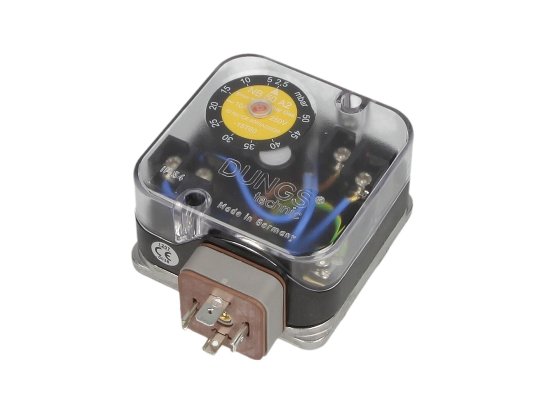

Реле давления Dungs UB 150 артикул 215245 применяется в качестве ограничителя максимального давления в газопроводных системах, где недопустимо любое превышение давления. Подходит для оснащения газовых горелок большинства брендов. Характеризуются компактным исполнением, надежностью, удобной настройкой. Соответствуют директиве EN 1854.

Характеристики

• Максимальное давление: 500 мбар.
• Настройка в диапазоне: 30-150 мбар.
• Газ: 1-3 семейства/ нейтральный.
• Эксплуатационная температура: -15°C до +70°C.

Принцип работы датчика-реле

Переключающий механизм Dungs UB реагирует на избыточное давление. Для работы прибора не нужна дополнительная энергия. При превышении максимально допустимого давления происходит включение, отключение, переключение электрической сети, сигнал передается на блок управления. Одновременно датчик блокируется и срабатывает сигнальная лампочка. Деблокировка реле осуществляется вручную, нажатием на кнопку в центральной части регулировочного диска.

Особенности конструкции и монтажа

Параметры давления для включения реле устанавливаются с помощью регулировочного колеса с цифровой шкалой. Для настройки манометр не требуется.

При изготовлении компактного реле использованы прочные материалы. Литой корпус произведен из алюминиевого сплава, рабочая мембрана – из бутадиен-нитрильного каучука, переключатель – из полиамида. Материал контактов – серебро.

Корпус выполнен с учетом требований стандарта электрозащиты IP54 по IEC 529. Электрическое соединение выполняется через кабельный ввод PG.

Реле подключается на арматуру Dungs через уплотнительное кольцо. При стандартном положении прибор срабатывает в соответствии с настройками. Если установить реле в любом другом положении (горизонтальном, перевернутом или промежуточном), реле будет включаться при более высоком/низком давлении по отношению к установленным параметрам.

Достоинства:

• регулировочный диск для упрощения настройки;
• блокировка при достижении критического давления;
• широкий диапазон регулировки давления;
• индикатор заблокированного положения;
• качественная защита от пыли/брызг (класс IP 54);
• установка в горелки многих производителей;
• компактный исполнение.

Реле давления Dungs UB 150 и другие комплектующие европейского качества можно купить .
