Описание

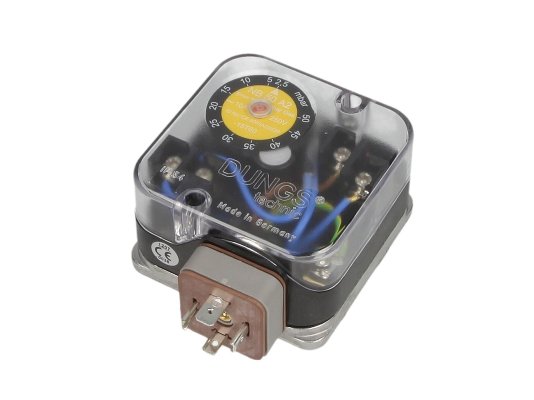

Реле давления Dungs UB 500 A2 артикул 215246 представляет собой регулируемое устройство для ограничения избыточного давления в системе. Применяется в составе топочных агрегатов, где критично любое изменение давления газа. Небольшой, надёжный прибор легко настраивается, не требует специального обслуживания. Соответствуют европейскому стандарту EN 1854. Выделяется в линейке широким диапазоном давления срабатывания.

Характеристики

• Максимальное давление: 600 мбар.
• Диапазон регулировки: 50-500 мбар.
• Газ: 1-3 семейства/ нейтральный.
• Температура окружающей среды: -15°C до +70°C.

Принцип работы датчика-реле

Реле ограничения максимального давления реагирует на избыточное давление газа в системе. При превышении установленной границы давления происходит включение, отключение, переключение контакта в электрической сети, на блок управления подается сигнал. В то же время включается индикатор и датчик блокируется.

Для разблокирования реле следует нажать на кнопку в центре регулировочного диска. Для работы переключателя не нужна дополнительная энергия.

Устройство и особенности реле

Для настройки прибора предусмотрено колесико и цифровая шкала. Манометр не используется.

Корпус и рабочая мембрана выполнен из прочных материалов – алюминия и НБК (соответственно). Материал контактов – серебро. Электрическая изоляция уязвимых элементов соответствует стандарту электрозащиты IP54 по IEC 529. К сети реле подключается через кабельный ввод PG.

В связи с особенностями конструкции, установка реле возможна только на арматуру Dungs. При этом используется уплотнительное кольцо.

Для монтажа рекомендуется выбирать стандартное положение. При установке в горизонтальном, перевернутом или промежуточном положении реле будет срабатывать при более высоком/низком давлении в сравнении с заданными параметрами.

Достоинства:

• широкий диапазон регулировки давления;
• простая настройка с помощью диска;
• блокировка при критическом значении давления;
• сигнальная лампочка для индикации блокировки;
• невосприимчивость к воздействию грязи и брызг (класс защиты IP 54);
• широкая сфера применения;
• компактный монтажные габариты.

В нашем магазине можно купить реле давления Dungs UB 500 A2 и другие комплектующие немецкого бренда по низким ценам для сборки, наладки и перевооружения топочных агрегатов. Вся продукция, представленная в каталоге, поставляется с заводскими гарантиями и разрешительными документами.
