Описание

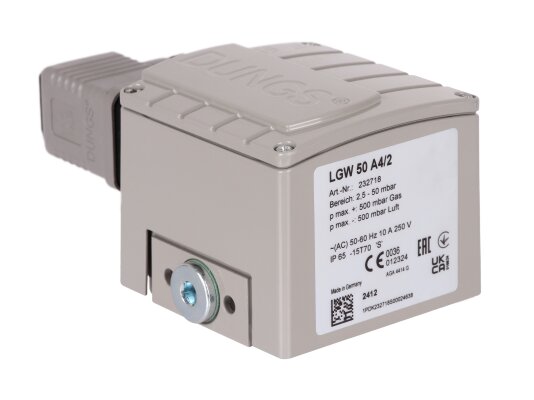

Реле давления Elco LGW 50 A4/2 G3 отличается усиленным корпусом, изготовленным полностью из металла, и повышенной пыле-, влагозащитой. Служит для контроля давления воздуха/ газа при эксплуатации топочных установок. Датчик сертифицирован по стандарту EN 1854.

Особенности и основные характеристики:

• контроль давления нейтральных газов, воздуха;
• плавная настройка с помощью диска со шкалой;

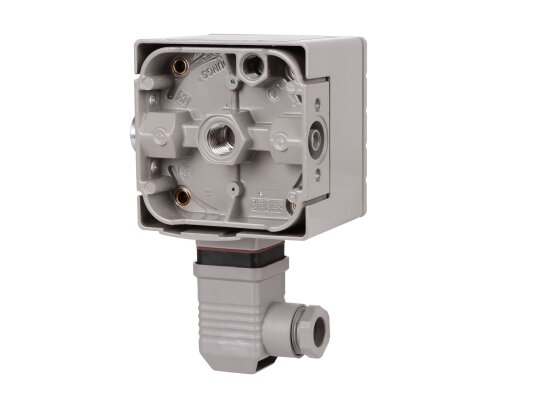

• литое под давлением алюминиевое основание, кожух из цинкового литья;
• антикоррозийная защита поверхностей порошковым напылением;
• стабильное, точное переключение;
• рабочая мембрана из углеводородостойкого NBR-каучука;
• микропереключатель из ударопрочного поликарбоната;
• полная защита от пыли, защита от струй воды, класс IP65;
• встроенный в корпус измерительный штуцер 9 мм;
• стандартный контакт переключателя из Ag;
• надёжная работа при температурах окружающей среды: -15.+70 °C;

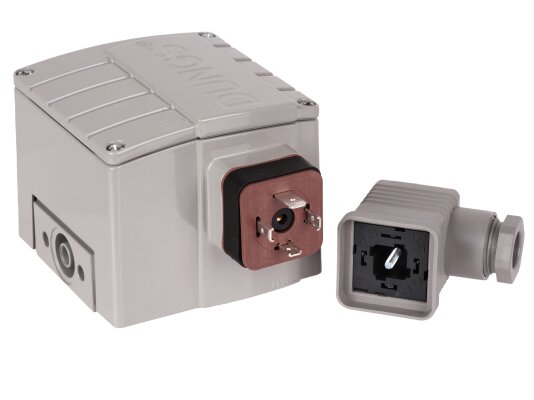

• подключение через электрический штекер;
• продолжительность службы – 10 лет.

Установка реле давления

Оптимальная ориентация в системе – вертикальная. При отклонении от вертикали (монтаж в горизонтальном, перевёрнутом, промежуточном положении) переключатель сработает при давлении ниже / выше заданного уровня.

Применение

Реле используется для контроля дифференциального давления воздуха, дымовых, отходящих газов, избыточного давления в системах, сжигающих газ семейства 1-3. Место эксплуатации – топочное оборудование, системы воздушного охлаждения, вентиляции и кондиционирования.
