Описание

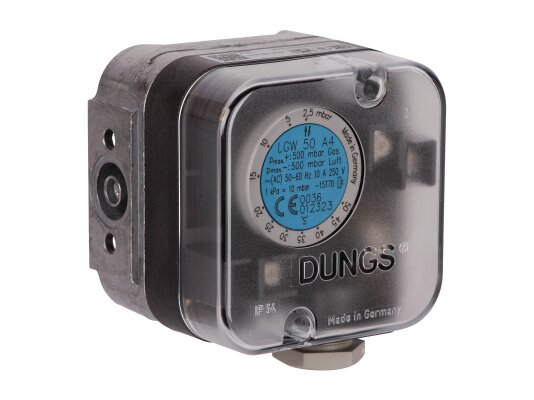

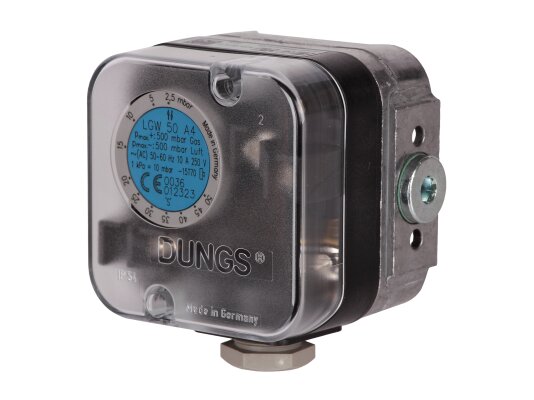

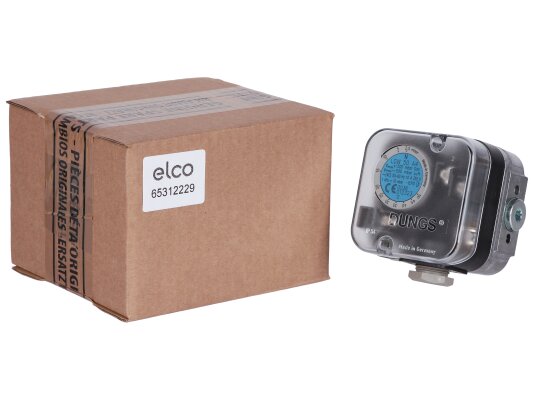

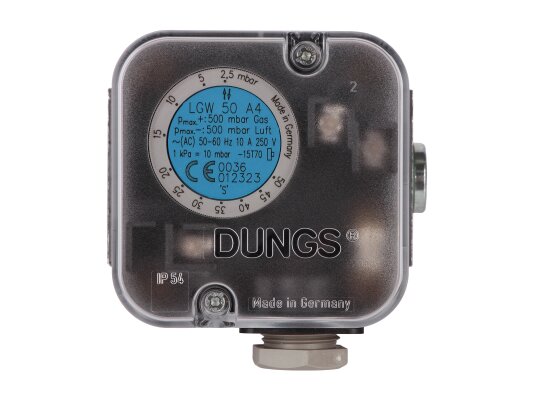

Реле давления Elco LGW 50 A4 M, арт: 65312229 – прибор контроля дифференциального давления газа/ воздуха, используемый для безопасной и производительный работы топочного оборудования. Для удобства настройки точки срабатывания в диапазоне 2,5-50 мбар предусмотрен дисковый регулятор со шкалой. Реле соответствует классу S стандарта EN1854. Характеризуется компактностью, что упрощает установку и расширяет сферу применения.
Особенности и характеристики:
- контроль давления нейтральных газов, воздуха;
- для систем с давлением не выше 0,5 бар;
- плавная ручная настройка параметров срабатывания;
- малогабаритный размеры, простой монтаж;
- стабильное, безошибочное переключение;
- термостойкое исполнение, широкий диапазон температур: -15.+70 °C;
- простой способ присоединения, отверстие Rp 1/4 ;
- электрическое подключение через кабельный ввод M20.
Конструкция и монтаж

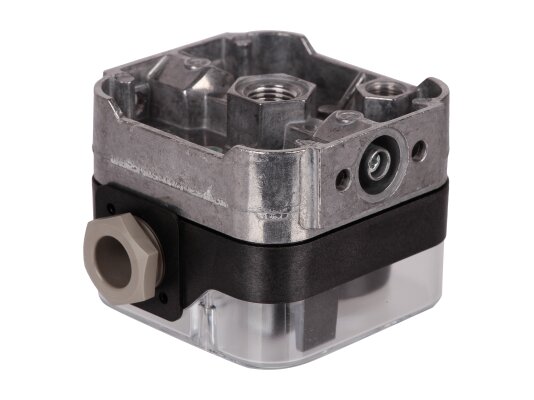

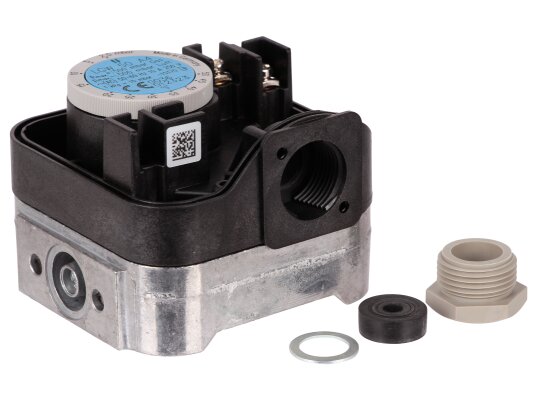

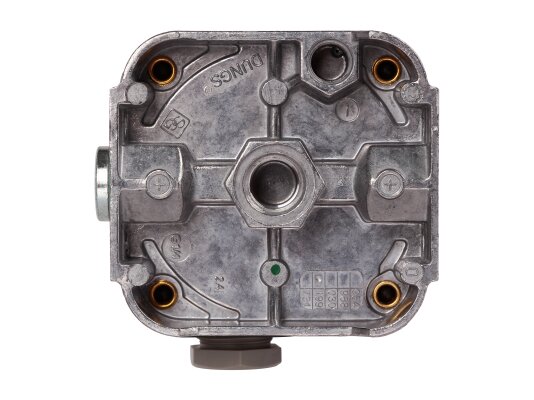

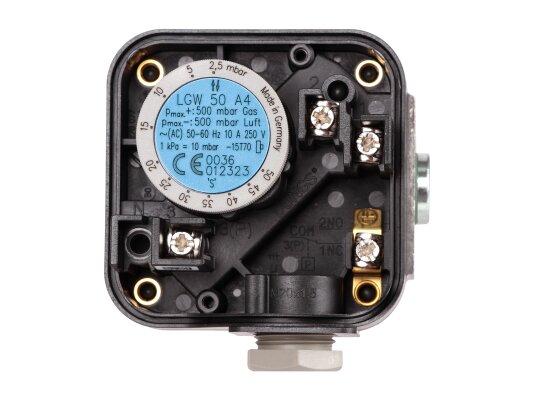

Корпус и детали датчика изготовлен из коррозие-, износостойких, ударопрочных материалов: литого алюминия (основание), поликарбонат (верхняя часть), NBR-каучука (чувствительная мембрана). Контакт переключателя – стандартный (Ag). В основание встроен измерительный штуцер 9 мм. Электрические компоненты защищены от попадания пыли (твердых частиц размером >=1 мм), брызг воды по стандарту IP54.
Реле монтируется преимущественно в вертикальном положении или горизонтально/ под углом/ вниз крышкой. При отклонении от вертикали переключающее устройство реагирует на более низкое или высокое давление относительно заданной величины.
Применение
Реле давления Elco LGW востребовано в различных промышленных установках. Применяется в автоматических системах контроля и регулирования давления при эксплуатации топочного, вентиляционного оборудования, систем воздушного охлаждения и кондиционирования.
