Описание

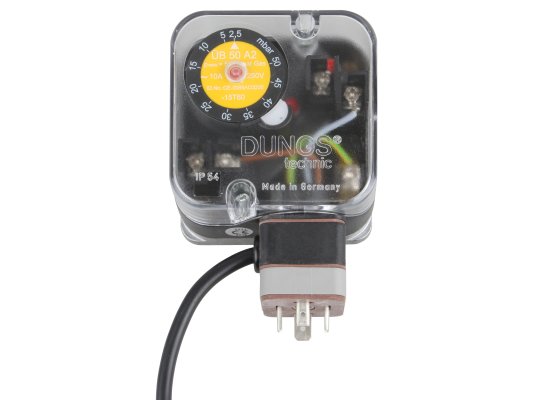

Реле давления Elco UB 50 A2 – регулируемый ограничитель максимального давления в компактном корпусе. Переключается и блокируется, если заданное значение давления превышено. Характеризуется высокой надежностью, точностью срабатывания, простотой регулировки, долговечной службой. Соответствует стандарту EN 1854.

Назначение

Реле служит для контроля избыточного давления, давления разряжения воздуха, газа семейства I-III и другой нейтральной газообразной среды.

Особенности и основные параметры:

• контроль избыточного давления, давления разряжения;
• точное, стабильное срабатывание;
• рабочий диапазон:2,5-50 мбар;
• присоединение на резьбу;
• установка в системы с рабочим давлением до 500 мбар;
• уровень защиты от пыли/ влаги класса IP 54;

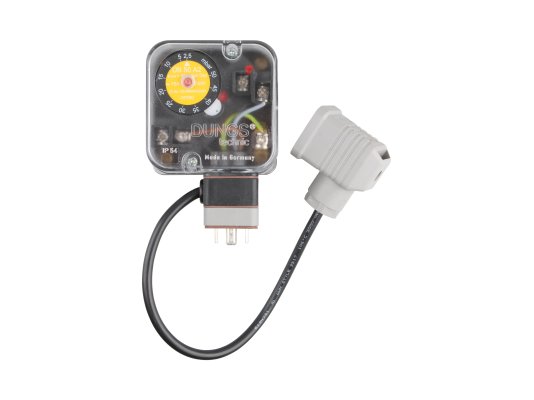

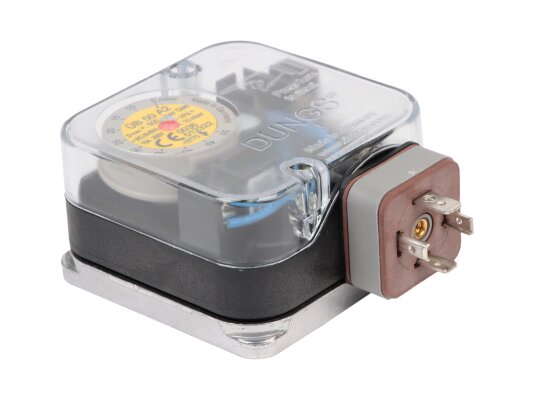

• подключение через DIN-штекер;

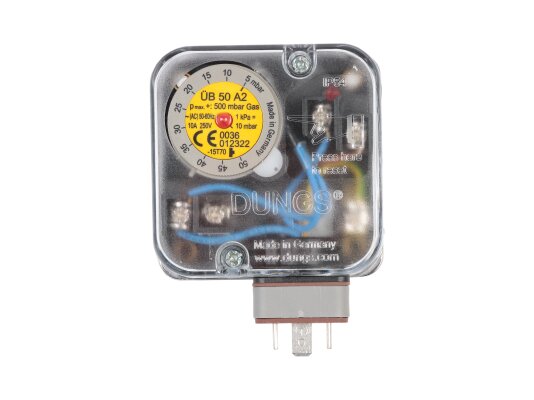

• плавная настройка точки переключения с помощью регулировочного колёсика;
• кнопка ручной разблокировки в центре регулировочного диска;
• компактность, экономия пространства, простой монтаж;

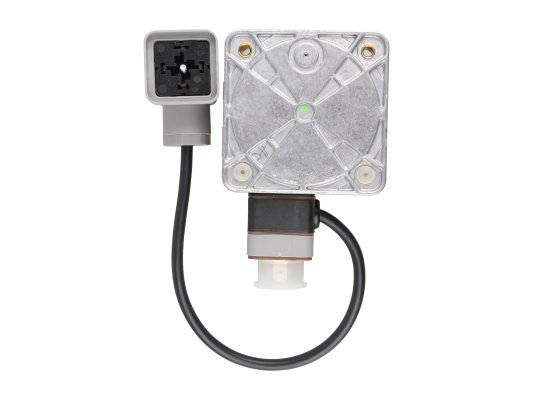

• литой алюминиевый корпус со встроенным измерительным штуцером 9 мм;
• кожух и переключатель – из полиамида, контакты – стандартные, из Ag;
• индикация срабатывания (блокировки);
• установка на горизонтальную/ вертикальную поверхность, под углом;
• диапазон рабочих температур: -15.+70 °C.

Установка в систему

Датчик-реле устанавливается в любом положении. При отклонении от вертикали переключатель реагирует на более низкое/ высокое давление относительно заданных параметров.

Достоинства:

• точное переключение;
• надёжная защита от внешних воздействий;
• стабильное срабатывание в широком диапазоне температур;
• простая настройка вращением диска;
• блокировочная функция;
• компактный размеры, простой монтаж;
• сигнализация блокировки.

Применение

Реле давления Elco UB ограничивает давление в топочных установках разных производителей. Может использоваться в системах вентиляции, устройствах кондиционирования воздуха.
