Описание

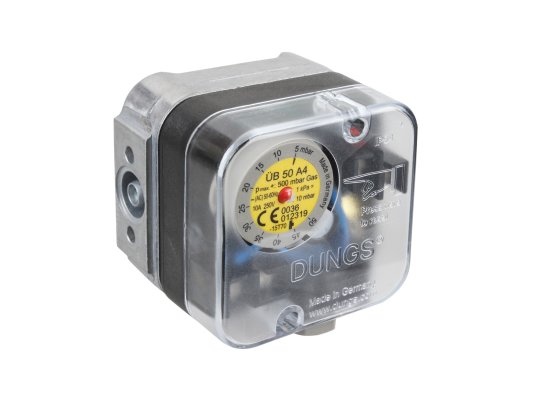

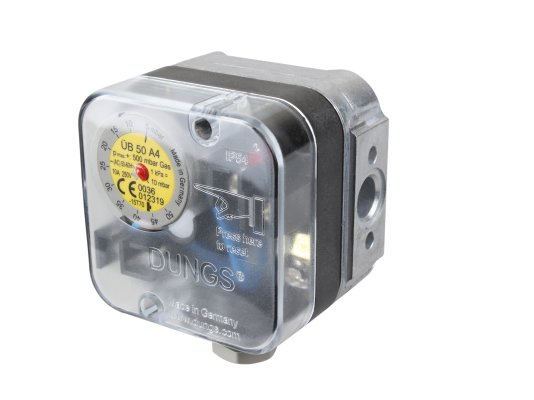

Реле давления Elco UB 50 A4, арт: 65323034 используется в системах безопасности и управления работой топочного оборудования. Контролирует максимальное давление газа/ воздуха и давление разряжения. Ограничивает давление в промышленных установках, где недопустимо любое отклонение давления. При достижении заданной точки срабатывания датчик переключается и блокируется. Выход из блокировки осуществляется вручную, нажатием на кнопку сброса. Реле настраивается в диапазоне 2,5-50 мбар. Соответствует стандарту EN 1854.

Назначение

Реле служит для контроля избыточного давления, давления разряжения воздуха, газа семейства I-III и других нейтральных газов.

Особенности и основные параметры:

• контроль избыточного давления, давления разряжения;
• высокая точность срабатывания;
• плавная настройка параметров вращением диска со шкалой;
• использование для систем с рабочим давлением до 500 мбар;
• надёжная защита от пыли, брызг воды, класс IP 54;
• подключение через кабельный ввод M20;

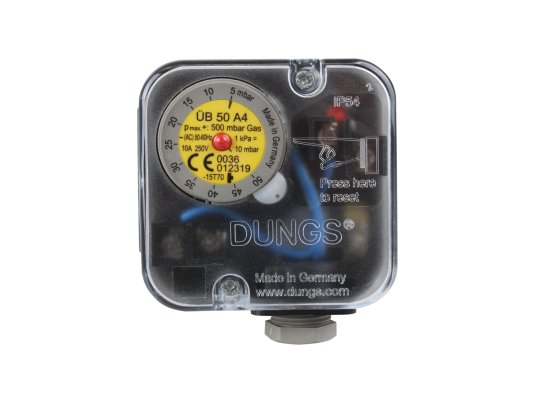

• кнопка сброса в центре диска настройки;
• компактность, экономия пространства, простой монтаж;

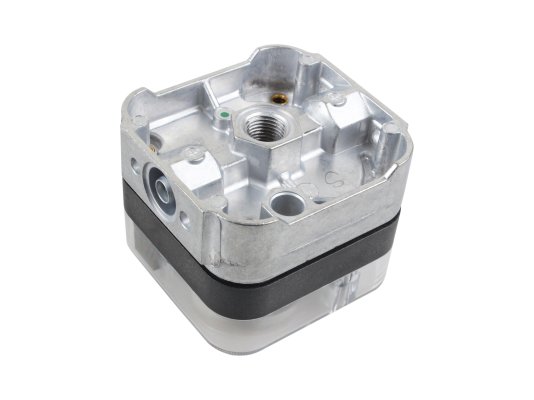

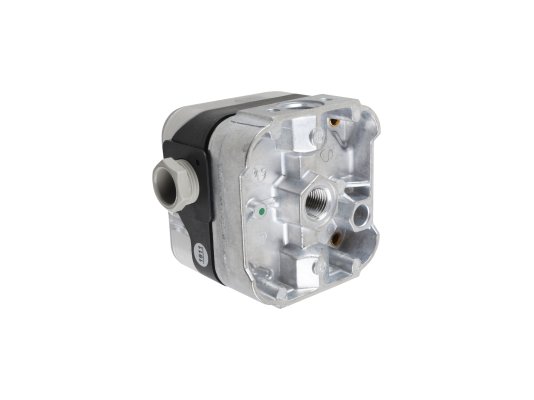

• корпус из литого алюминия, встроенный измерительный штуцер 9 мм;
• кожух и переключатель – из полиамида, контакты – из Ag;
• присоединение на резьбу;
• индикация состояния блокировки;
• монтаж на горизонтальную/ вертикальную поверхность, под углом;
• широкий диапазон температур эксплуатации: -15.+70 °C.

Установка в систему

Датчик-реле может устанавливаться в произвольном положении. При отклонении от вертикальной ориентации (предпочтительно) микропереключатель будет реагировать на более низкое/ высокое давление по отношению к установленным параметрам.

Достоинства:

• стабильное, точное срабатывание;
• надёжная работа в широком диапазоне температур;
• высокий уровень пылевлагозащиты;
• плавная настройка с помощью диска и шкалы;
• блокировочная функция;
• индикация заблокированного положения;
• малогабаритная конструкция, экономия места.

Применение

Реле давления Elco UB даёт способность ограничивать давление при эксплуатации топочных установок. Также подходит для оснащения систем вентиляции, кондиционирования воздуха.
