Описание

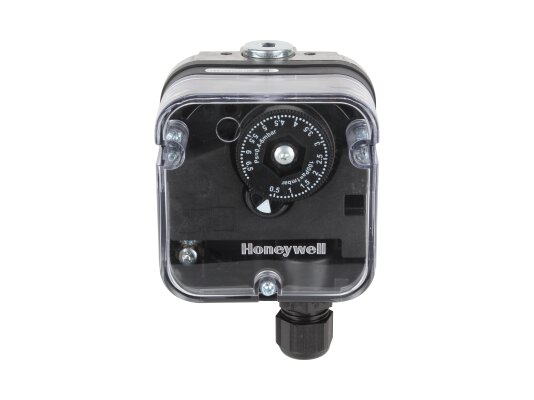

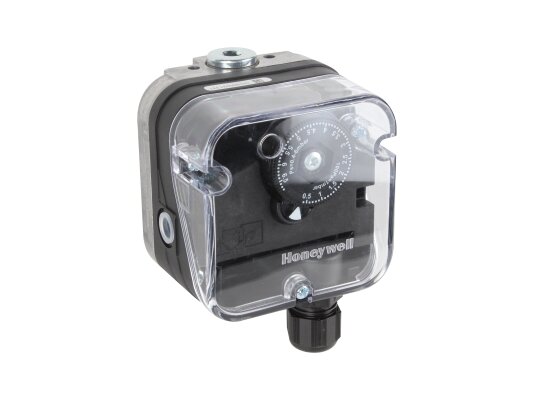

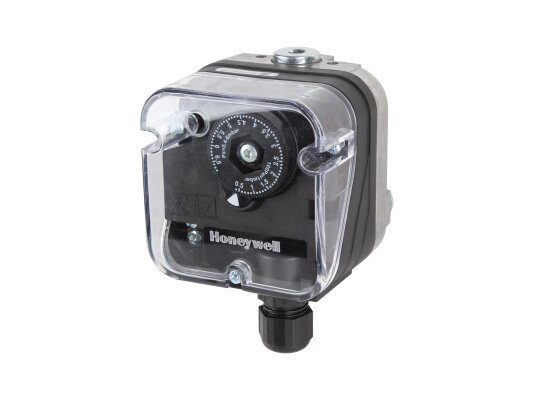

Реле давления Honeywell C6097A4010 используется для контроля дифференциального, избыточного давления газа/воздуха. Рассчитано на давление среды максимум 100 мбар.

Особенности

• Датчик-реле оснащен мембраной с микропереключателем, помещенными в корпус. Электрические контакты защищены от воздействия пыли и влаги по стандарту IP 65.

• Чувствительная мембрана обнаруживает изменения давления газа и приводит в действие однополюсный переключатель, осуществляющий 2-позиционное управление электрической схемой.

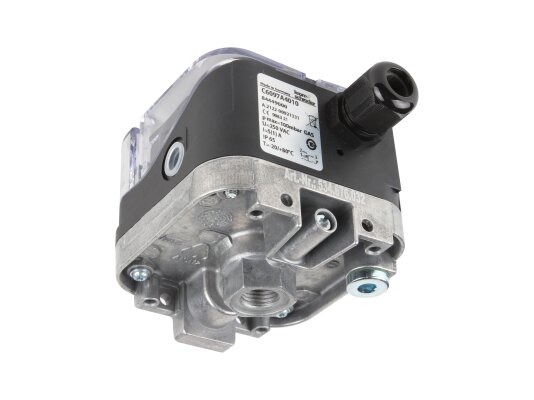

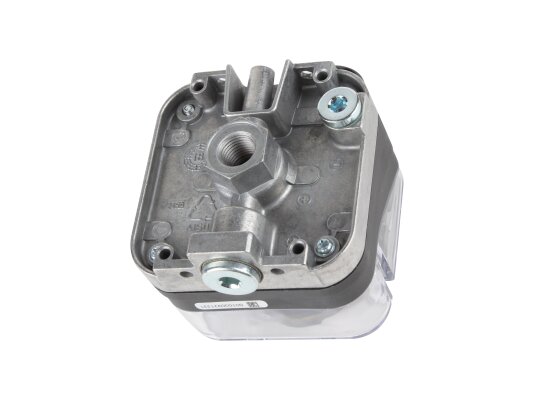

• Основание датчика отлито под давлением из коррозиестойкого алюминия, мембрана произведён из бутадиен-нитрильного каучука. Крышка сделан из поликарбоната, корпус – из газонепроницаемой пластмассы (полибутилентерефталат).

• Электроподключение осуществляется с помощью кабельного ввода PG11. Датчик рассчитан на эксплуатацию при температуре окружающей среды от -20 до +80 C.

• Допускается монтаж в вертикальной или горизонтальной ориентации шкалой настройки вверх. Фиксация прибора осуществляется на газовый клапан.

Применение

Реле Honeywell C6097A4010 применяется в системах сжигания для выявления верхнего или нижнего предела давления воздуха, природного, сжиженного, бытового газа и других инертных газов при подаче на горелку, а также для выявления засорения блокировочного фильтра.
