Описание

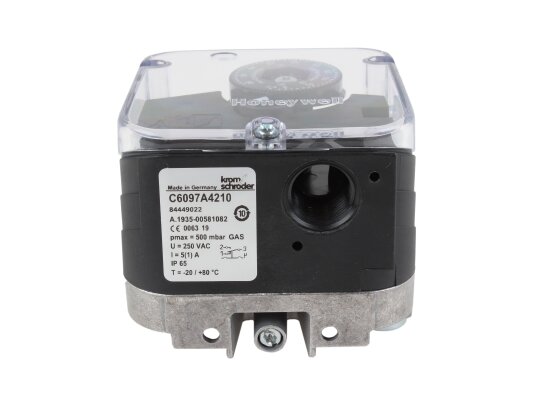

Реле давления Honeywell C6097A4210 служит для контроля дифференциального, избыточного давления воздуха, природного, сжиженного, бытового газа и других инертных газов при эксплуатации газового оборудования. Рассчитано на давление газообразной среды до 600 мбар.

Особенности

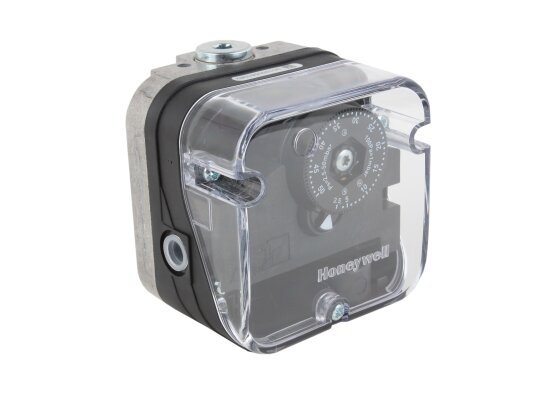

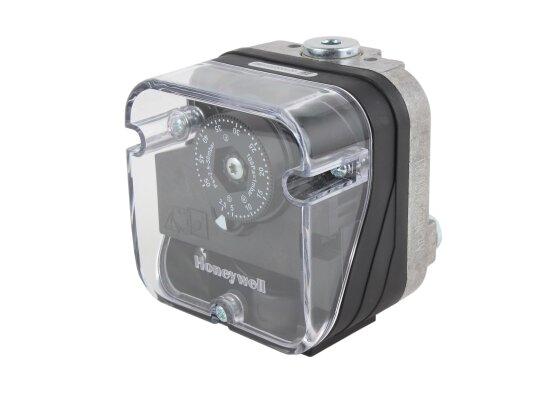

• Основными элементами датчика являются чувствительная мембрана и прикрепленным к ней однополюсным микропереключателем с 2-позиционным управлением схемой, помещенными в корпус. Электрические компоненты защищены от воздействия пыли и влаги по стандарту IP 54.
• Мембрана, реагирующая на изменение давления, обнаруживает отклонение и воздействует на переключатель, замыкающий/ размыкающий контакты.

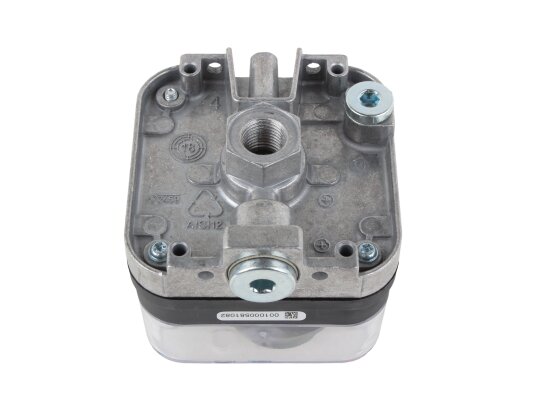

• Основание отлито под давлением из алюминиевого сплава, мембрана – из эластичного бутадиен-нитрильного каучука. При изготовлении крышки использован поликарбонат. Корпус изготовлен из пластмассы (полибутилентерефталат) низкой газопроницаемости.
• Электроподключение осуществляется с помощью кабельного ввода PG11. Реле стабильно срабатывает при внешних температурах от -15 до +60 °C.

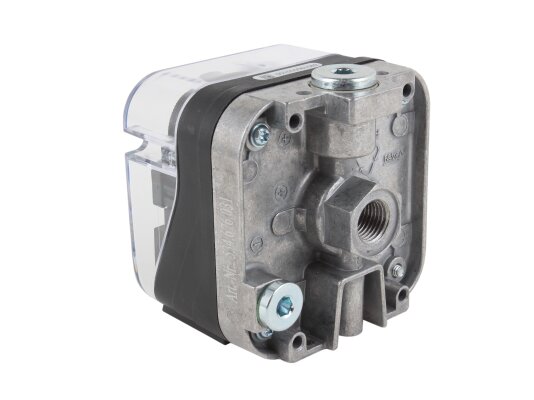

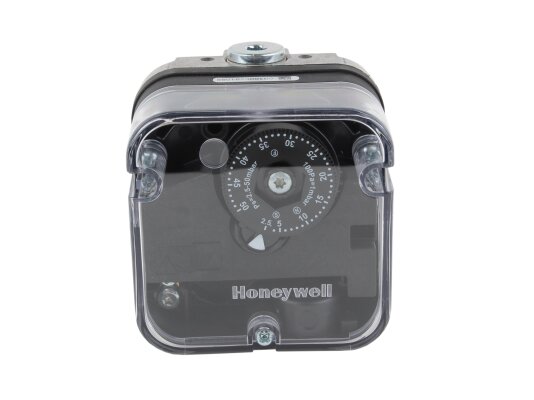

• Присоединение – резьбовое, Rp 1/4. Допускается монтаж в вертикальном или горизонтальном положении (шкала регулировки направлена вверх). Установка датчика осуществляется на корпус газового клапана.

Применение

Реле Honeywell C6097A4210 служит для обнаружения верхнего или нижнего предела давления газа, подаваемого на горелку, а также для мониторинга засорения блокировочного фильтра.
