Описание

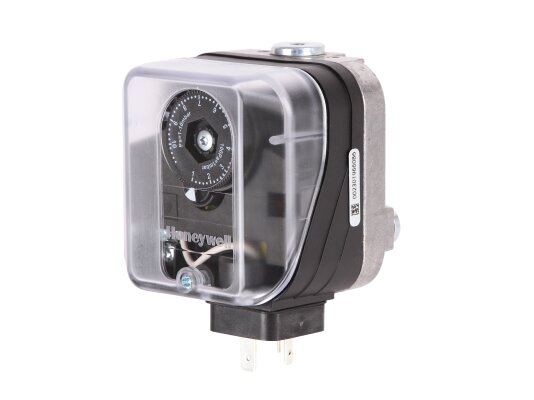

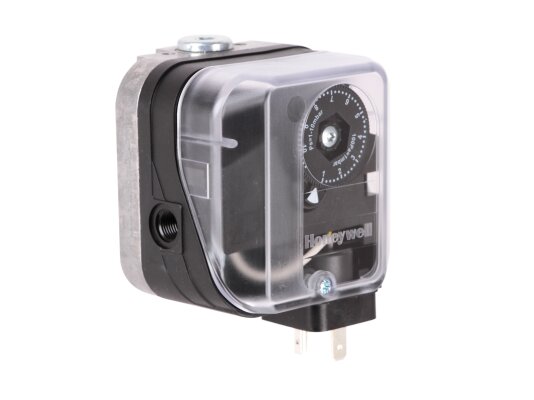

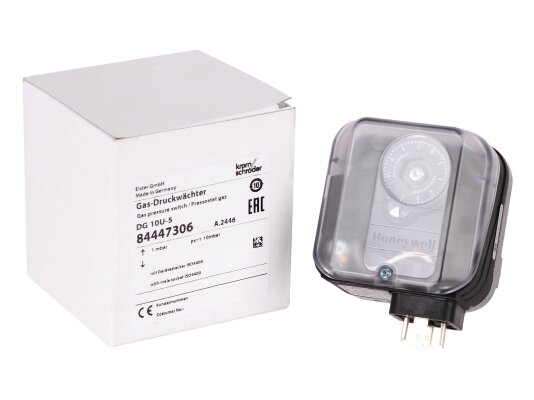

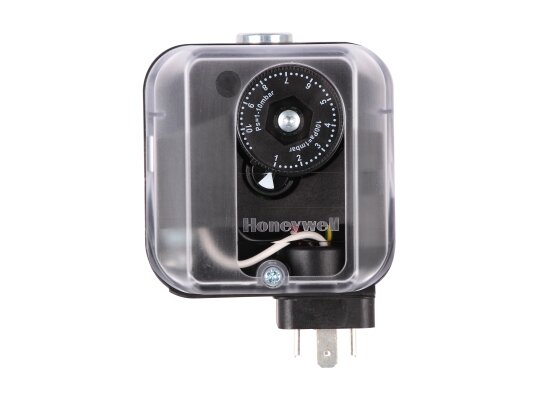

Реле давления Kromschroder DG 10U-5, арт: 84447306 – универсальный датчик для контроля дифференциального, избыточного давления и давления разрежения газа или воздуха при эксплуатации топочного оборудования, систем вентилирования и кондиционирования. Для задания параметров срабатывания предусмотрен маховик с разметкой. Микропереключатель замыкает/ размыкает контакты при достижении установленного значения. Прибор прошел необходимые испытания, сертифицирован согласно требованиям, предъявляемым к газопотребляющим устройствам.

Особенности:

• максимальное давление среды – 600 мбар;
• диапазон регулировки: от 1 до 10 мбар;
• диапазон срабатывания: от 0,8 до 1,5 мбар;
• датчик мембранного типа, без силикона;
• мембрана из бутадиен-нитрильного каучука;
• полимерный газонепроницаемый корпус с армированием стекловолокном;

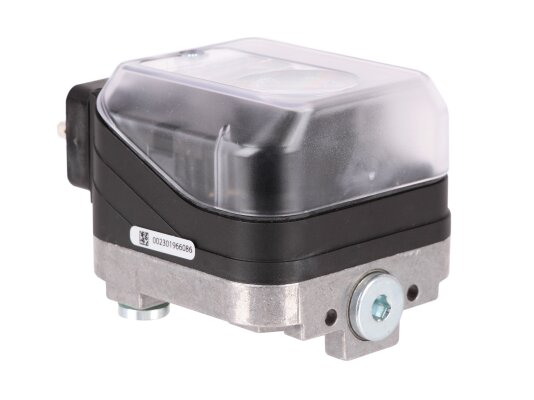

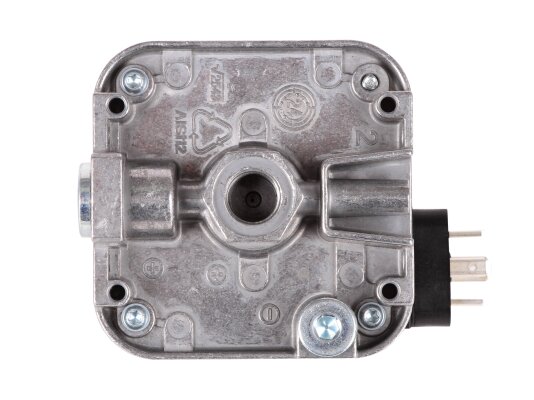

• износостойкое основание корпуса из сплава AlSi 12;
• уровень пыле- влагозащиты электрических контактов – IP 54;
• эксплуатация при температуре внешней среды от -15 до +80 °C;
• присоединение с помощью резьбы Rp 1/4;
• возможность замера давления (точка снятия показаний на корпусе);

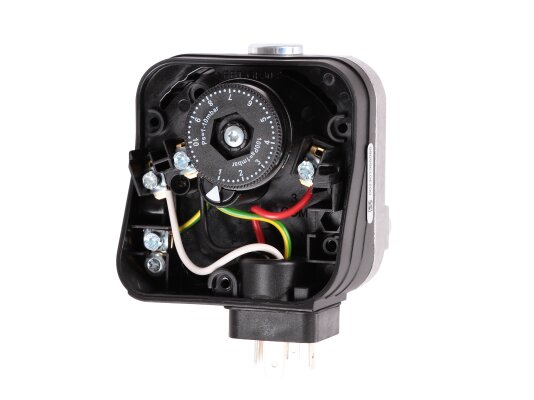

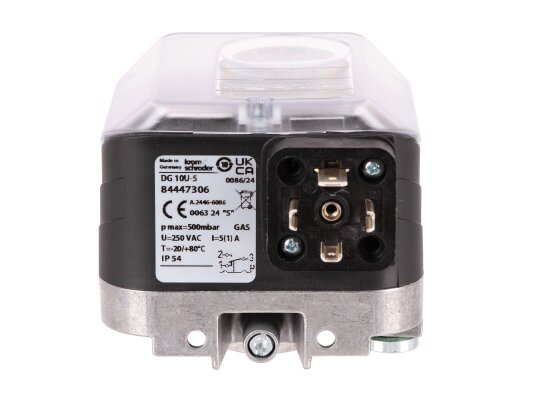

• электроподключение – 4-полюсный штекер, без разъема;
• среда – газ (природный, сжиженный, дымовой), воздух, биогаз;
• допускается эксплуатация в зонах повышенной опасности 1 и 2 при установке изолированного усилителя сигнала.

Монтаж

Реле давления DG 10U-5 может размещаться вертикально (рекомендуется) или в другом положении. При отклонении от вертикальной ориентации точка переключения будет смещаться. Место установки – внутри и снаружи помещений. При уличной эксплуатации требуется защита от осадков (под навесом), УФ-излучения. Необходимо исключить попадание внутрь корпуса паров силикона, а также конденсацию газа. При резких перепадах давления рекомендуется установка дроссельной шайбы.
