Описание

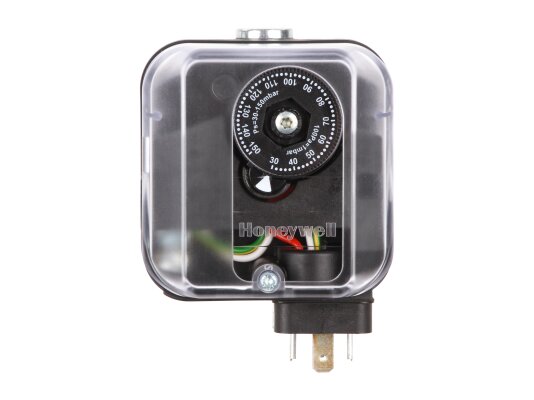

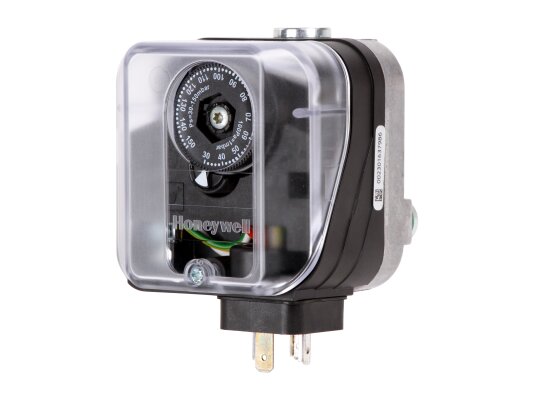

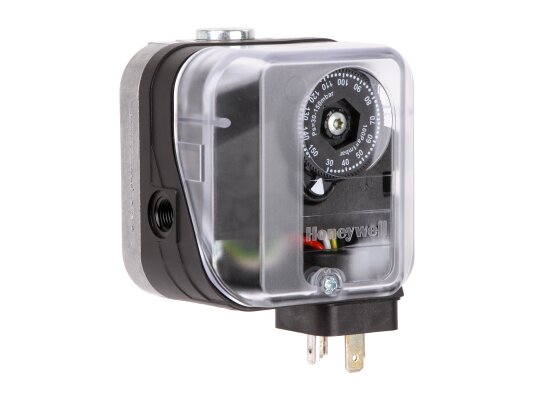

Реле давления Kromschroder DG 150U-5 – универсальный прибор контроля давления газа /воздуха (дифференциального, избыточного, разрежения) для безопасной и стабильной работы промышленного топочного оборудования, устройств вентиляции и кондиционирования. Для выбора параметров срабатывания на корпусе предусмотрен маховик с цифровой шкалой. Микропереключатель реагирует на минимально допустимый перепад давления, замыкая/ размыкая контакты при достижении точки срабатывания. Прибор прошел необходимые испытания, сертифицирован по требованиям, предъявляемым к газопотребляющим устройствам.
Особенности:
- максимальное давление среды – 600 мбар;
- диапазон регулировки: от 30 до 150 мбар;
- датчик мембранного типа, без силикона;

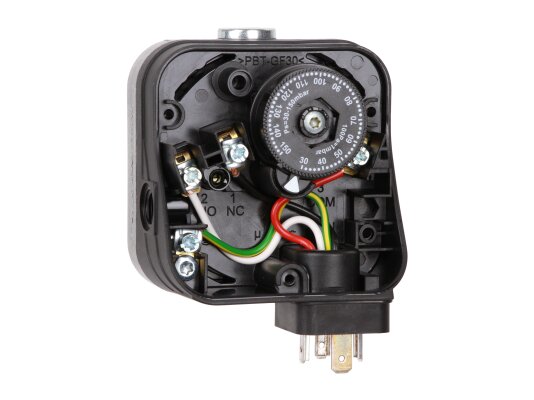

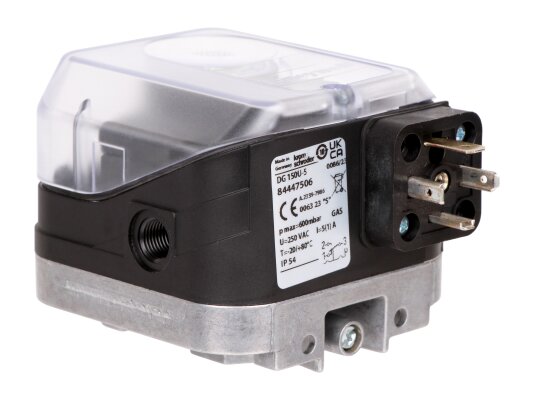

- электроподключение – 4-полюсный штекер, без разъема;
- среда – горючий газ воздух, биогаз;
- мембрана из бутадиен-нитрильного каучука;
- газонепроницаемый корпус из термопластика, армированного стекловолокном;

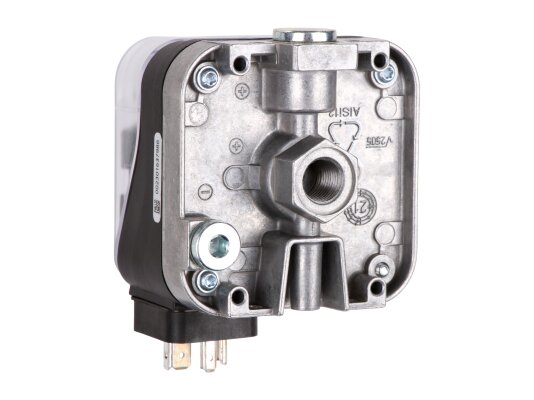

- нижняя часть корпуса из сплава AlSi 12;
- защита электрических контактов от пыли и влаги класса IP 54;
- эксплуатация при температуре внешней среды от -15 до +80 °C;
- простой монтаж, присоединение с помощью резьбы Rp 1/4;
- возможность снятия показаний давления (точка замера на корпусе);
- допускается применение в зонах повышенной опасности 1 и 2 при использовании изолированного усилителя сигнала.
Монтаж
Реле давления DG 150U-5 устанавливается внутри и снаружи помещений. При эксплуатации на открытом воздухе необходимо защитить прибор от попадания осадков и солнечных лучей (например, с помощью навеса). Внутрь датчика не должны проникать пары силикона. При резких перепадах давления производитель рекомендует установить дроссельную шайбу. Прибор контроля давления может размещаться в любой ориентации (предпочтительно – мембрана вертикально). При отклонении от рекомендуемого положения переключатель отреагирует на давление выше/ниже заданной точки срабатывания.
