Описание

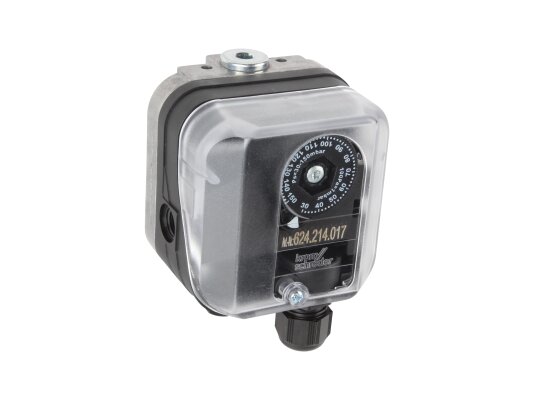

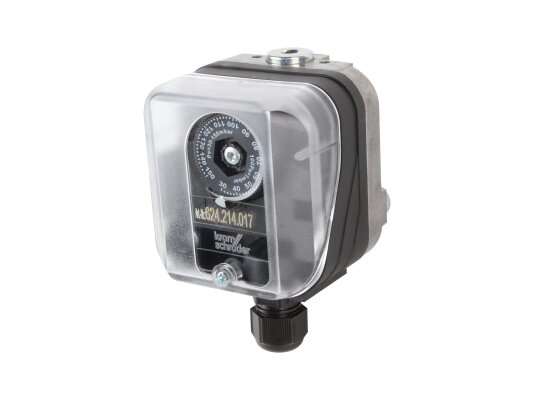

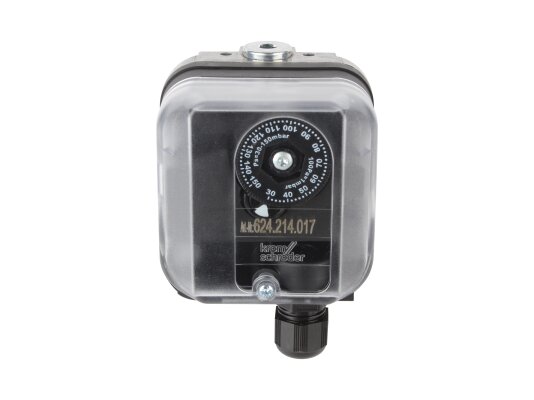

Реле давления Kromschroder DG150UG-3, арт: 84447520 прошло испытания на заводе, сертифицировано по стандартам EN 1854, класс «S». Встраивается в системы безопасности и автоматического регулирования подачи газа или воздуха при работе различных промышленных установок (котлов, теплогенераторов, вентиляторов, кондиционеров). Чувствительный элемент переключающего устройства реагирует на изменения давления и замыкает, размыкает или переключает контакты при достижении параметров срабатывания. Для задания уставок на корпусе размещен поворотный диск с цифровой шкалой.

Исполнение

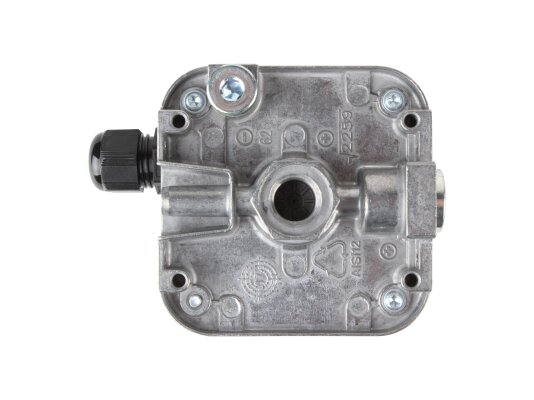

Реле собрано в компактном корпусе. Основание отлито из алюминиевого коррозиестойкого сплава AlSi 12. При изготовлении корпуса использована армированная пластмасса PBT с низкой газопроницаемостью. Материал чувствительной мембраны – NBR-каучук. Конструкция рассчитана на давление рабочей среды 600 мбар. Датчик может эксплуатироваться в 1 и 2 зонах опасной атмосферы (требуется изолированный усилитель сигнала).

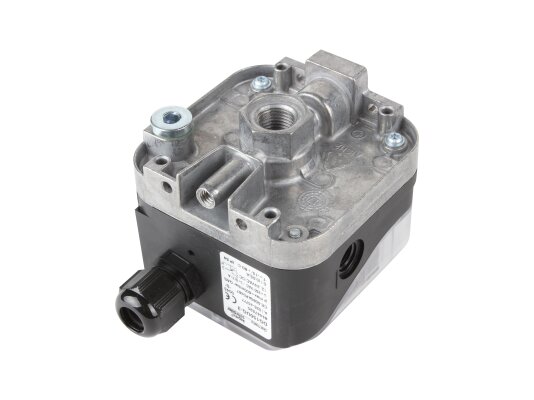

Присоединение осуществляется с помощью резьбы Rp 1/8. На корпусе есть точка измерения давления. Уровень электрозащиты корпуса реле давления Kromschroder DG соответствует стандарту IP 54.

Монтаж осуществляется горизонтально, вертикально (рекомендуется), внешней стороной вниз. Давление, при котором происходит переключение контактов, будет отличаться от заданных значений при установке датчика в невертикальном положении мембраны.

Особенности модели:

• для контроля давления разряжения, нагнетательного, дифференциального давления;
• электроподключение – резьбовые клеммы;
• позолоченные контакты;
• диапазон регулировки: от 30 до 150 мбар;
• срабатывание в диапазоне от 3 до 5 мбар;
• среда – природный, сжиженный, дымовой газ, биогаз (не более 0,1 % об. HS), воздух.

Важно! Газ, воздух не должен содержать агрессивных веществ. При любых температурах эксплуатации следует исключить конденсацию газообразной среды.
