Описание

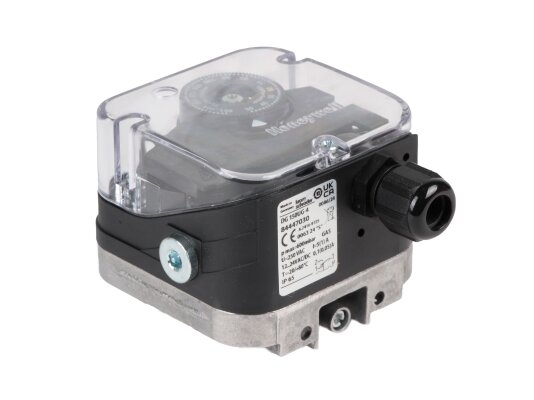

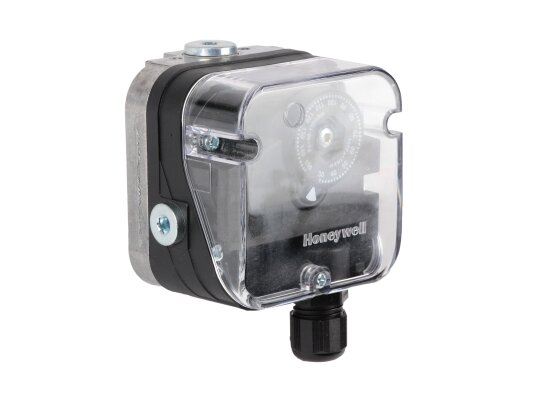

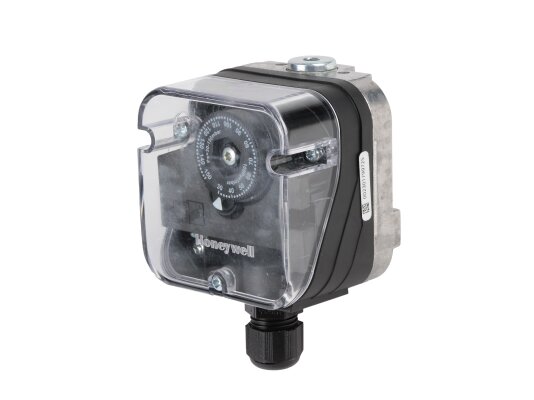

Реле давления Kromschroder DG150UG-4, арт: 84447030 контролирует давление разряжения, нагнетательного, дифференциального давления газа или воздуха при работе промышленного оборудования. Прибор сертифицирован в ЕС по нормам EN 1854, класс «S». Используется в системах безопасности, контроля и автоматического регулирования подачи газа или воздуха. Реле замыкает, размыкает или переключает контакты, когда давление в системе достигает установленных параметров срабатывания.
Особенности модели:
- среда – природный, сжиженный, дымовой газ, биогаз (0,1 % HS), воздух;
- электроподключение – резьбовые клеммы, IP 65;
- позолоченные контакты;
- диапазон регулировки: от 30 до 150 мбар;
- срабатывание в диапазоне от 3 до 5 мбар.
Конструкция

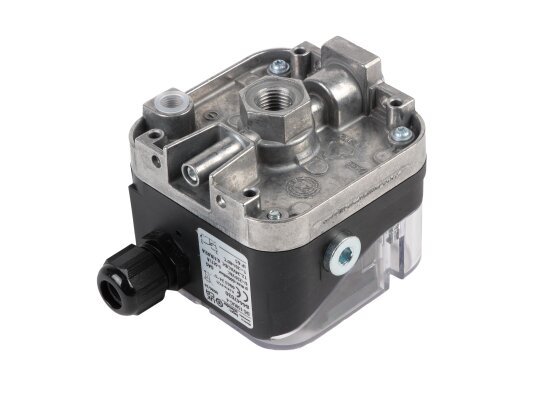

В компактном корпусе заключен чувствительный элемент, реагирующий на изменения давления. Мембрана сделан из углеводородостойкого NBR-каучука. Нижняя часть произведён из алюминиевого сплава AlSi 12 повышенной стойкости к коррозии. Корпус изготовлен из армированной пластмассы PBT низкой газопроницаемости.

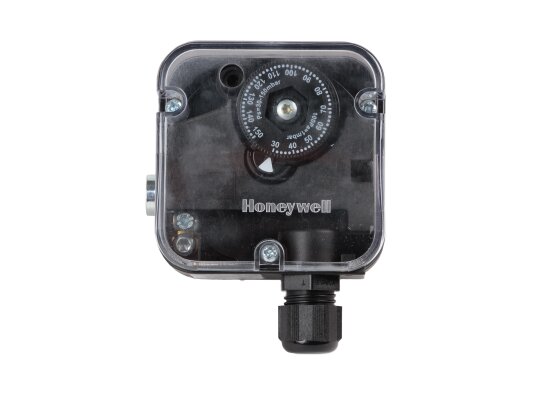

Реле встраивается в системы с давлением газа/ воздуха до 600 мбар. Допускается использование датчика в 1 и 2 зонах опасной атмосферы (с применением изолированного усилителя сигнала). Для установки точки срабатывания на корпусе размещен маховик.

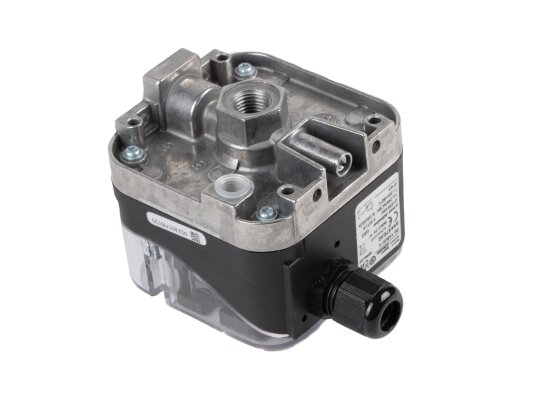

Монтаж прибора осуществляется с помощью внутренней резьбы Rp 1/8. На корпусе предусмотрена точка для снятия давления. Допускается установка в горизонтальном, вертикальном (рекомендуемое) положении и внешней стороной вниз. При невертикальном размещении переключатель замыкает контакты при давлении ниже/ выше заданных значений.
